005-风管及部件保温工艺

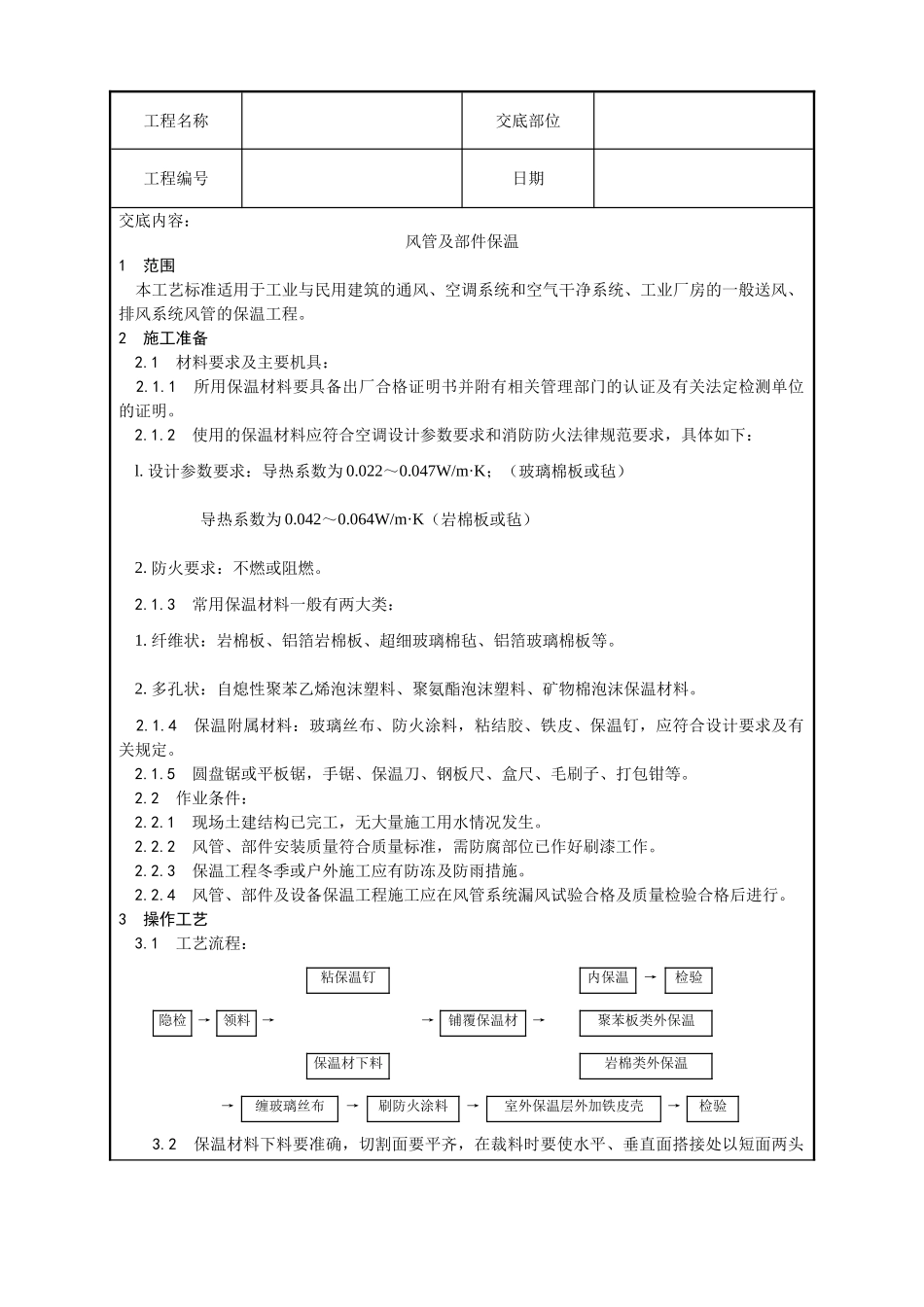

工程名称交底部位工程编号日期交底内容：风管及部件保温1 范围 本工艺标准适用于工业与民用建筑的通风、空调系统和空气干净系统、工业厂房的一般送风、排风系统风管的保温工程。2 施工准备 2.1 材料要求及主要机具： 2.1.1 所用保温材料要具备出厂合格证明书并附有相关管理部门的认证及有关法定检测单位的证明。 2.1.2 使用的保温材料应符合空调设计参数要求和消防防火法律规范要求，具体如下： l. 设计参数要求：导热系数为 0.022～0.047W/m·K；（玻璃棉板或毡） 导热系数为 0.042～0.064W/m·K（岩棉板或毡） 2. 防火要求：不燃或阻燃。 2.1.3 常用保温材料一般有两大类： 1. 纤维状：岩棉板、铝箔岩棉板、超细玻璃棉毡、铝箔玻璃棉板等。 2. 多孔状：自熄性聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、矿物棉泡沫保温材料。 2.1.4 保温附属材料：玻璃丝布、防火涂料，粘结胶、铁皮、保温钉，应符合设计要求及有关规定。 2.1.5 圆盘锯或平板锯，手锯、保温刀、钢板尺、盒尺、毛刷子、打包钳等。 2.2 作业条件： 2.2.1 现场土建结构已完工，无大量施工用水情况发生。 2.2.2 风管、部件安装质量符合质量标准，需防腐部位已作好刷漆工作。 2.2.3 保温工程冬季或户外施工应有防冻及防雨措施。 2.2.4 风管、部件及设备保温工程施工应在风管系统漏风试验合格及质量检验合格后进行。3 操作工艺 3.1 工艺流程：粘保温钉内保温→检验隐检 →领料 →→铺覆保温材→聚苯板类外保温保温材下料岩棉类外保温→缠玻璃丝布→刷防火涂料→室外保温层外加铁皮壳→检验 3.2 保温材料下料要准确，切割面要平齐，在裁料时要使水平、垂直面搭接处以短面两头工程名称交底部位工程编号日期顶在大面上（图 4-23）。 3.3 粘接保温钉前要将风管壁上的尘土、油污擦净，将粘接剂分别涂抹在管壁和保温钉的粘接面上，稍后再将其粘上。 3.4 矩形风管及设备保温钉密度应均布，底面不少于每平方米 16 个，侧面不少于 10 个，顶面不少于 6 个。保温钉粘上后应待 12～24h 后再铺覆保温材料。 3.5 保温材料铺覆应使纵、横缝错开（图 4-24）。 小块保温材料应尽量铺覆在水平面上。 岩棉板保温材料每块之间的搭头实行图 4-25 做法。图 4-23工程名称交底部位工程编号日期图 4-24图 4-25 3.6 各类保温材料做法： 3.6.1 内保温。保温材如采纳岩棉类，铺覆后应在法兰处保温材断面上涂抹固定胶，防止纤维被吹起。岩棉内表面应...
