005交联聚乙烯绝缘电缆热缩终端头制作

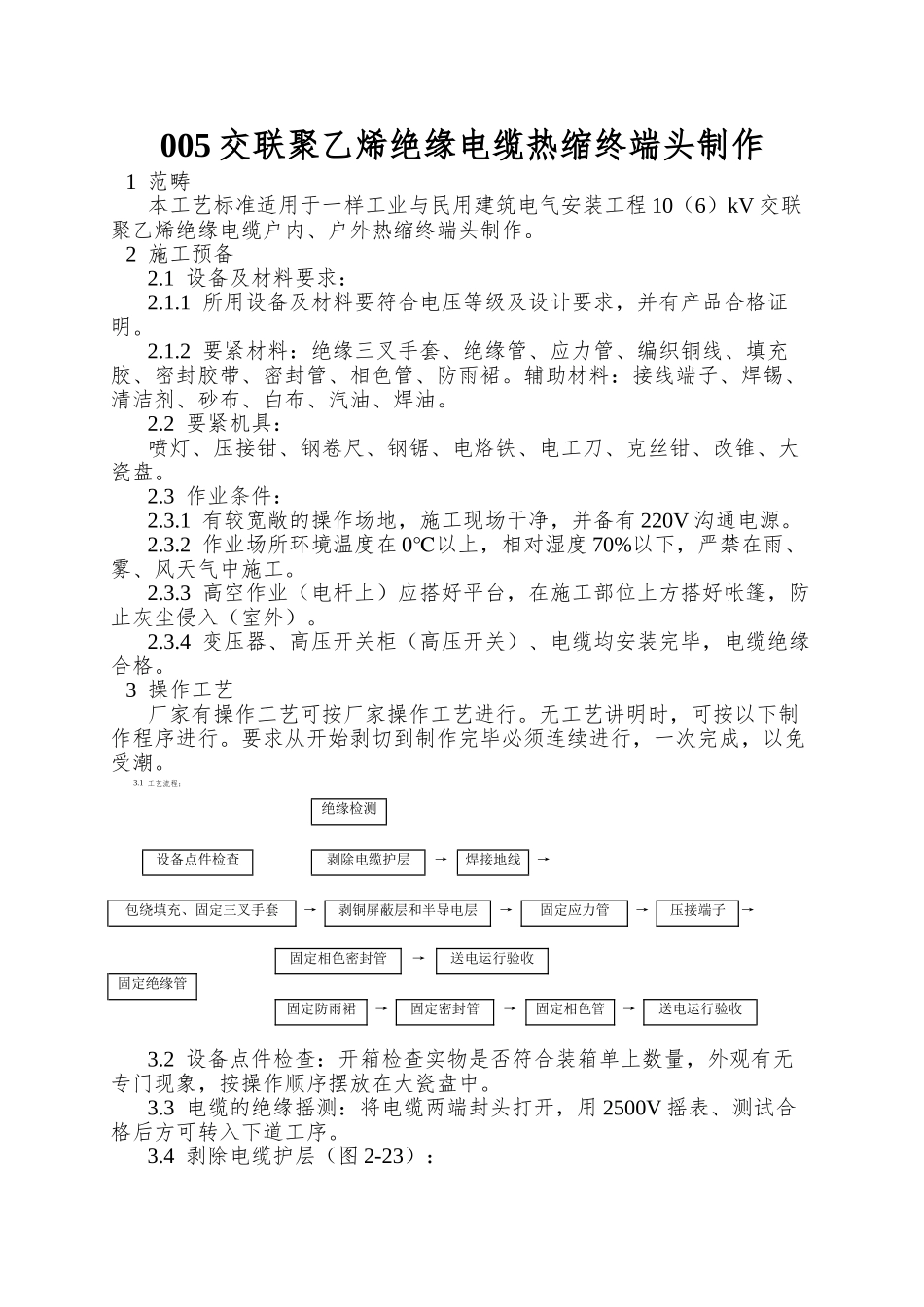

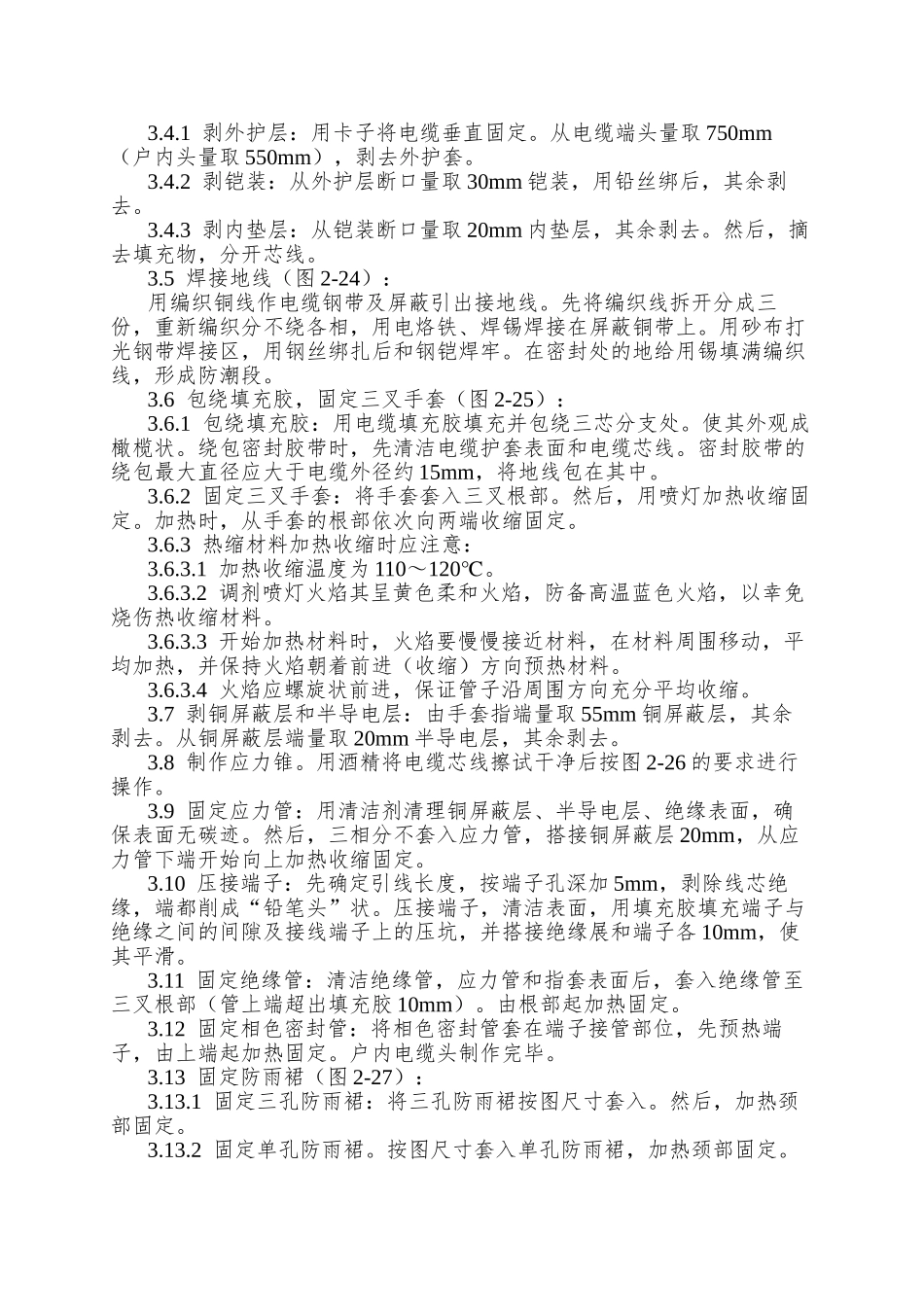

005 交联聚乙烯绝缘电缆热缩终端头制作1 范畴 本工艺标准适用于一样工业与民用建筑电气安装工程 10（6）kV 交联聚乙烯绝缘电缆户内、户外热缩终端头制作。2 施工预备 2.1 设备及材料要求： 2.1.1 所用设备及材料要符合电压等级及设计要求，并有产品合格证明。 2.1.2 要紧材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。 2.2 要紧机具： 喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。 2.3 作业条件： 2.3.1 有较宽敞的操作场地，施工现场干净，并备有 220V 沟通电源。 2.3.2 作业场所环境温度在 0℃以上，相对湿度 70%以下，严禁在雨、雾、风天气中施工。 2.3.3 高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。 2.3.4 变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。3 操作工艺 厂家有操作工艺可按厂家操作工艺进行。无工艺讲明时，可按以下制作程序进行。要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。 3.1 工艺流程：绝缘检测设备点件检查剥除电缆护层→焊接地线→包绕填充、固定三叉手套→剥铜屏蔽层和半导电层→固定应力管→压接端子→固定相色密封管→送电运行验收固定绝缘管固定防雨裙→固定密封管→固定相色管→送电运行验收 3.2 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无专门现象，按操作顺序摆放在大瓷盘中。 3.3 电缆的绝缘摇测：将电缆两端封头打开，用 2500V 摇表、测试合格后方可转入下道工序。 3.4 剥除电缆护层（图 2-23）： 3.4.1 剥外护层：用卡子将电缆垂直固定。从电缆端头量取 750mm（户内头量取 550mm），剥去外护套。 3.4.2 剥铠装：从外护层断口量取 30mm 铠装，用铅丝绑后，其余剥去。 3.4.3 剥内垫层：从铠装断口量取 20mm 内垫层，其余剥去。然后，摘去填充物，分开芯线。 3.5 焊接地线（图 2-24）： 用编织铜线作电缆钢带及屏蔽引出接地线。先将编织线拆开分成三份，重新编织分不绕各相，用电烙铁、焊锡焊接在屏蔽铜带上。用砂布打光钢带焊接区，用钢丝绑扎后和钢铠焊牢。在密封处的地给用锡填满编织线，形成防潮段。 3.6 包绕填充胶，固定三叉手套（图 2-25）： 3.6.1 包绕填充胶：用电缆填充胶填充并包绕三芯分支处。使其外观成橄榄...
