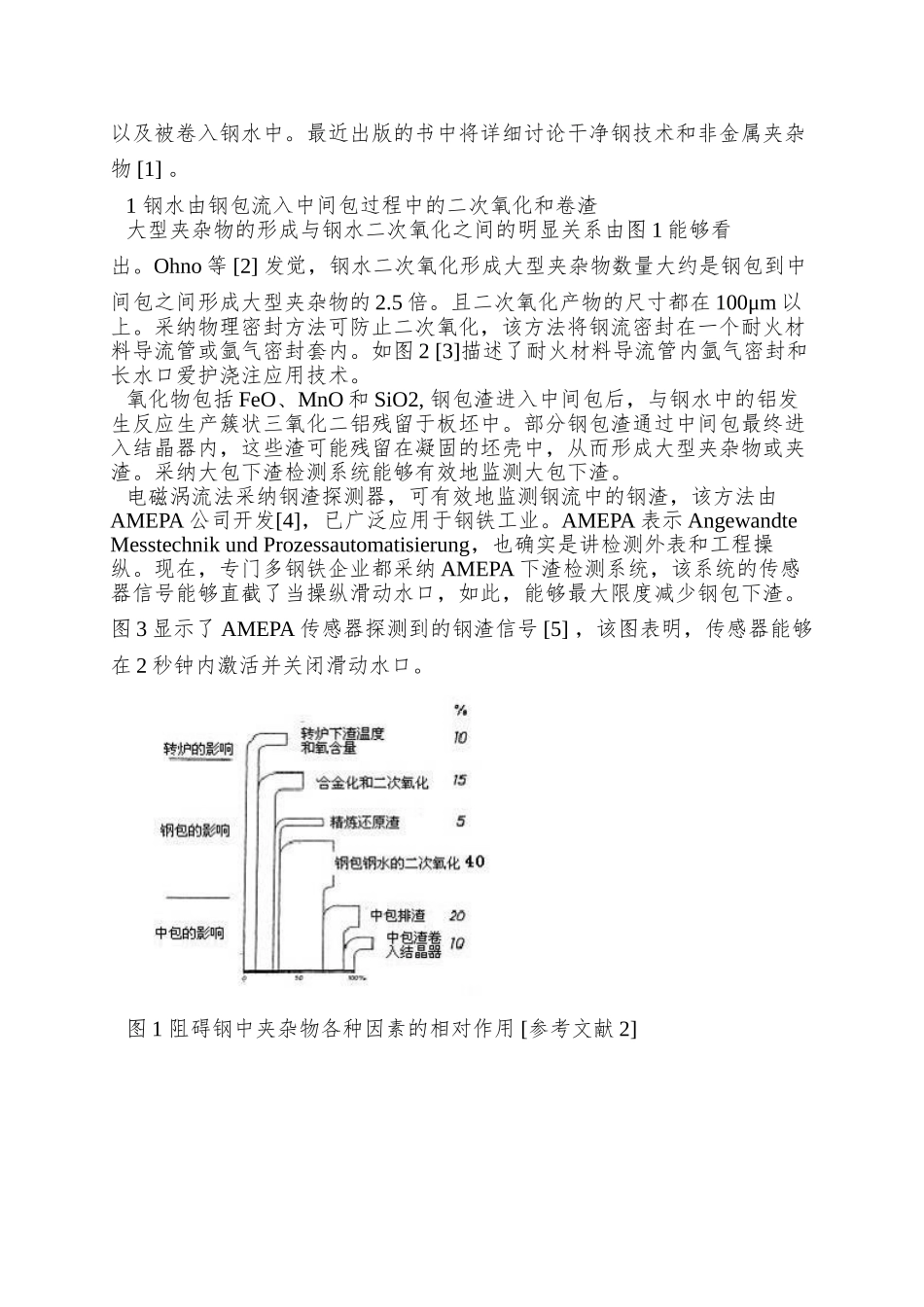

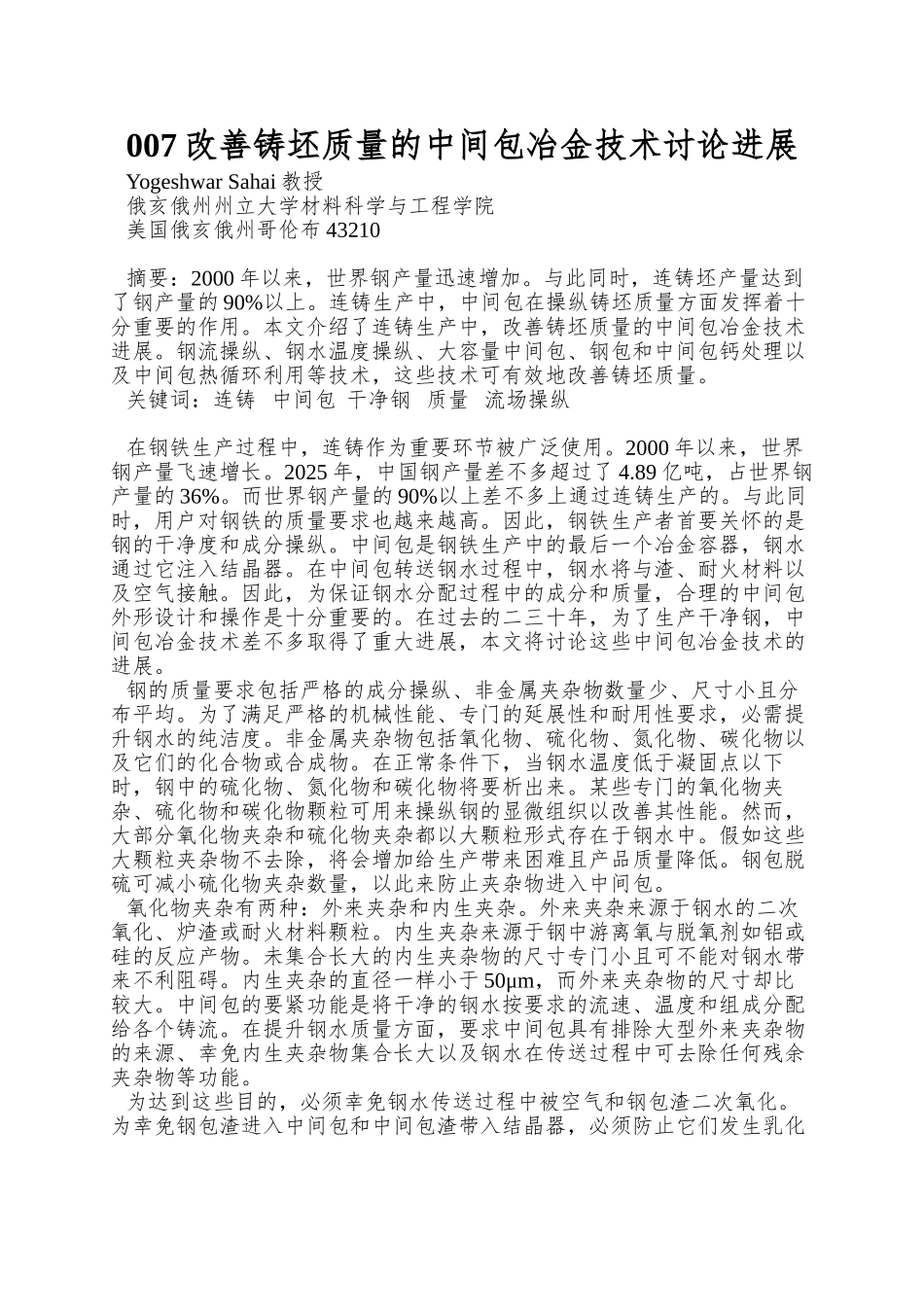

007 改善铸坯质量的中间包冶金技术讨论进展Yogeshwar Sahai 教授俄亥俄州州立大学材料科学与工程学院美国俄亥俄州哥伦布 43210摘要：2000 年以来，世界钢产量迅速增加。与此同时，连铸坯产量达到了钢产量的 90%以上。连铸生产中，中间包在操纵铸坯质量方面发挥着十分重要的作用。本文介绍了连铸生产中，改善铸坯质量的中间包冶金技术进展。钢流操纵、钢水温度操纵、大容量中间包、钢包和中间包钙处理以及中间包热循环利用等技术，这些技术可有效地改善铸坯质量。关键词：连铸 中间包 干净钢 质量 流场操纵在钢铁生产过程中，连铸作为重要环节被广泛使用。2000 年以来，世界钢产量飞速增长。2025 年，中国钢产量差不多超过了 4.89 亿吨，占世界钢产量的 36%。而世界钢产量的 90%以上差不多上通过连铸生产的。与此同时，用户对钢铁的质量要求也越来越高。因此，钢铁生产者首要关怀的是钢的干净度和成分操纵。中间包是钢铁生产中的最后一个冶金容器，钢水通过它注入结晶器。在中间包转送钢水过程中，钢水将与渣、耐火材料以及空气接触。因此，为保证钢水分配过程中的成分和质量，合理的中间包外形设计和操作是十分重要的。在过去的二三十年，为了生产干净钢，中间包冶金技术差不多取得了重大进展，本文将讨论这些中间包冶金技术的进展。钢的质量要求包括严格的成分操纵、非金属夹杂物数量少、尺寸小且分布平均。为了满足严格的机械性能、专门的延展性和耐用性要求，必需提升钢水的纯洁度。非金属夹杂物包括氧化物、硫化物、氮化物、碳化物以及它们的化合物或合成物。在正常条件下，当钢水温度低于凝固点以下时，钢中的硫化物、氮化物和碳化物将要析出来。某些专门的氧化物夹杂、硫化物和碳化物颗粒可用来操纵钢的显微组织以改善其性能。然而，大部分氧化物夹杂和硫化物夹杂都以大颗粒形式存在于钢水中。假如这些大颗粒夹杂物不去除，将会增加给生产带来困难且产品质量降低。钢包脱硫可减小硫化物夹杂数量，以此来防止夹杂物进入中间包。氧化物夹杂有两种：外来夹杂和内生夹杂。外来夹杂来源于钢水的二次氧化、炉渣或耐火材料颗粒。内生夹杂来源于钢中游离氧与脱氧剂如铝或硅的反应产物。未集合长大的内生夹杂物的尺寸专门小且可不能对钢水带来不利阻碍。内生夹杂的直径一样小于 50μm，而外来夹杂物的尺寸却比较大。中间包的要紧功能是将干净的钢水按要求的流速、温度和组成分配给各个铸流。在提升钢水质量方面，要求中间包具有排除...
