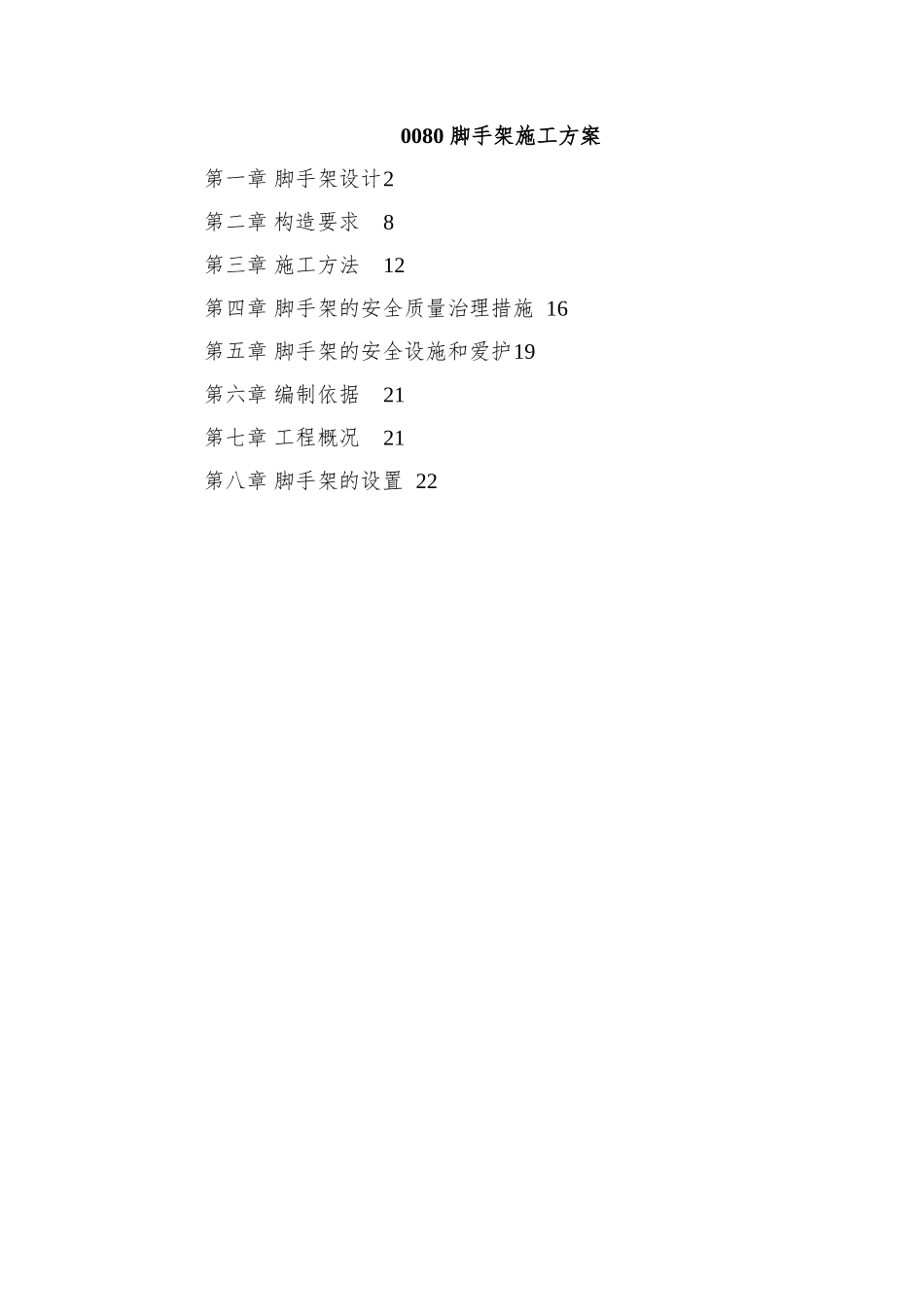

0080 脚手架施工方案第一章 脚手架设计2第二章 构造要求8第三章 施工方法12第四章 脚手架的安全质量治理措施 16第五章 脚手架的安全设施和爱护19第六章 编制依据21第七章 工程概况21第八章 脚手架的设置 22脚手架设计4．1 构配件4．1．1 钢管：脚手架钢管采纳 3 号一般钢管 φ48×3.5， 立杆最大长度 6m，横向水平杆最大长度 2.2m，每根钢管的最大质量不应大于 25kg。钢管的尺寸和表面质量应符合下列规定：新钢管应有产品质量合格证，应有质量检验报告。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径 48mm ，壁厚 3.5mm ，端面切斜偏差不大于 1.7mm 。旧钢管表面锈蚀深度≤0.5mm，锈蚀检查应每年一次，钢管的弯曲变形应符合法律规范要求，钢管上严禁打孔。4．1．2 扣件：脚手架采纳锻铸铁制作的扣件，扣件在螺拴拧紧扭力矩达 65N.m 时，不得发生破坏。扣件的质量应符合下列规定：新扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证。旧扣件使用前应进行质量检查，有裂缝、有变形的严禁使用，显现滑丝的螺栓必须更换。新旧扣件均应进行防锈处理。4．1．3 脚手架板：脚手板采纳木制，每块质量不宜大于 30kg，厚度为 50mm ，两端各设两道直径为 4mm 的镀锌钢丝箍。4．1．4 连墙件：连墙件同样采纳脚手架管。4．2 荷载4．2．1 荷载的分类：作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。永久荷载分为：脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪力撑、横向斜撑和扣件等的自重。构配件自重，包括脚手板、拦脚板、安全网等防护设施的自重。可变荷载分为：施工荷载，包括作业层上的人员、器具和材料的自重，风荷载。4．2．2 荷载标准值：每米立杆承担的结构自重标准值，脚手架步距，纵距均为 1.5m，φ48×3.5 钢管脚手架每米立杆承担的结构自重为0.1505kg，木脚手板自重标准值 0.35KN/m2， 栏杆与挡脚板自重标准值0.14KN/m，脚手架安全网自重结构施工时，作用于脚手架上施工均布活荷载标准值为 3KN/m2。作用于脚手架上的水平风荷载标准值为 ωK=0.75KN/m2÷10＝0.075KN/m2. 4．2．3 荷载效应组合：设计脚手架的承重构件时，应根据使用过程中可能显现的荷载取其最不利组合进行运算。荷载效应组合4．3 设计运算4．3．1 纵向水平杆、横向水平杆运算。运算项目荷载效应组合纵向、横向水平杆强度与变形永久荷载＋施...
