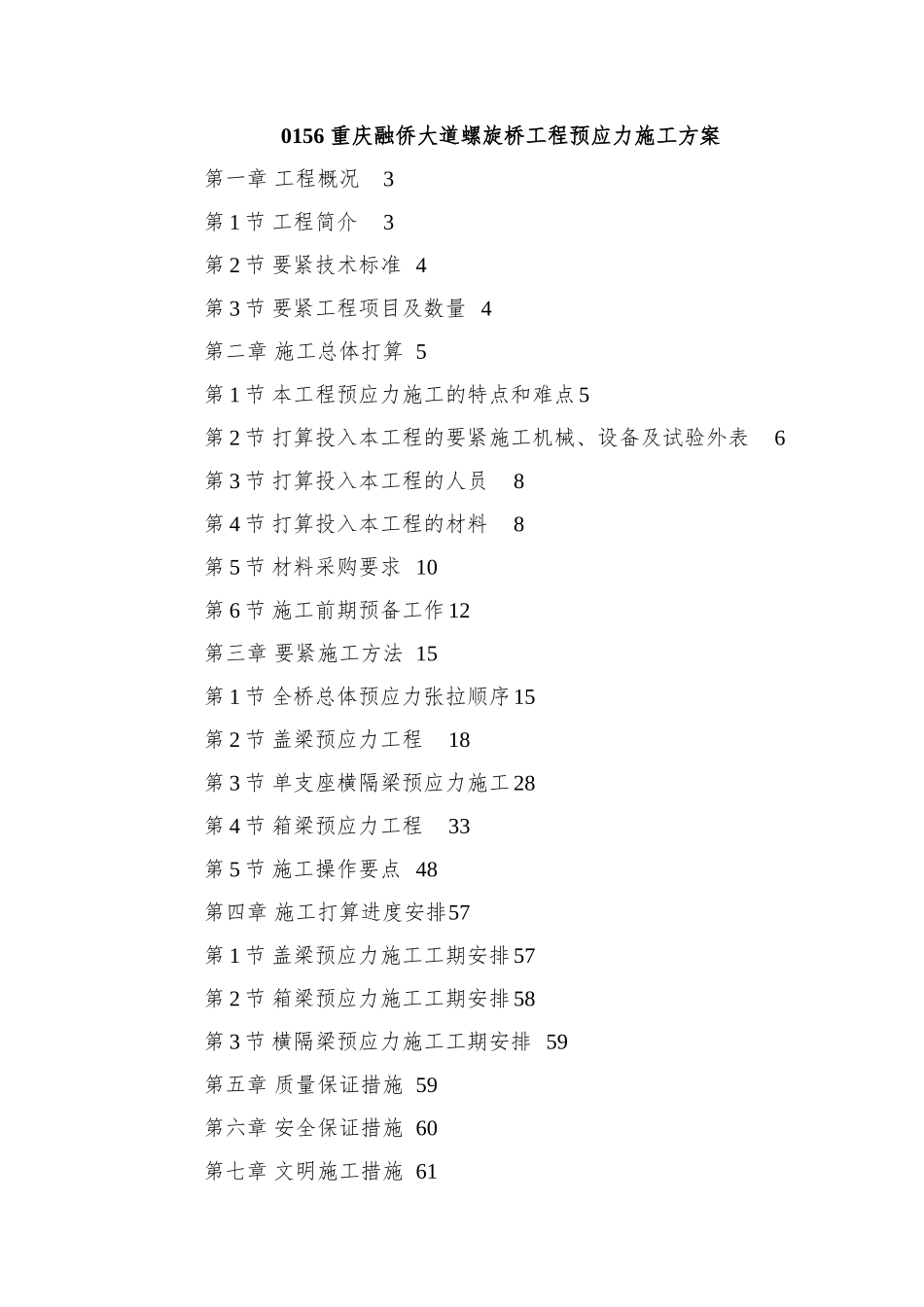

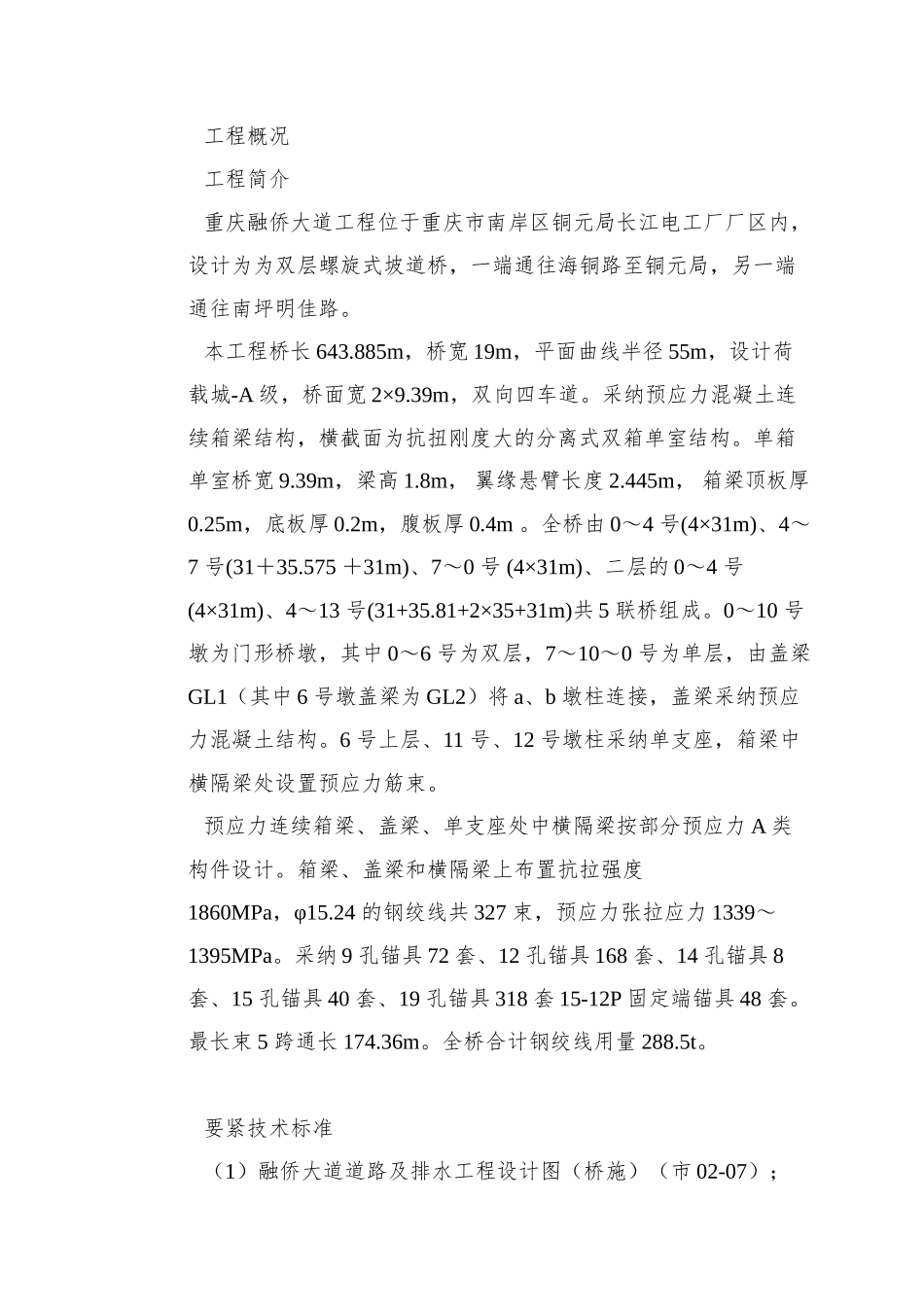

0156 重庆融侨大道螺旋桥工程预应力施工方案第一章 工程概况3第 1 节 工程简介3第 2 节 要紧技术标准 4第 3 节 要紧工程项目及数量 4第二章 施工总体打算 5第 1 节 本工程预应力施工的特点和难点 5第 2 节 打算投入本工程的要紧施工机械、设备及试验外表6第 3 节 打算投入本工程的人员8第 4 节 打算投入本工程的材料8第 5 节 材料采购要求 10第 6 节 施工前期预备工作 12第三章 要紧施工方法 15第 1 节 全桥总体预应力张拉顺序 15第 2 节 盖梁预应力工程18第 3 节 单支座横隔梁预应力施工 28第 4 节 箱梁预应力工程33第 5 节 施工操作要点 48第四章 施工打算进度安排57第 1 节 盖梁预应力施工工期安排 57第 2 节 箱梁预应力施工工期安排 58第 3 节 横隔梁预应力施工工期安排 59第五章 质量保证措施 59第六章 安全保证措施 60第七章 文明施工措施 61第八章 其他应明确的事项61第九章 附录一箱梁预应力孔道摩阻测定62第十章 真空灌浆施工方法68工程概况工程简介重庆融侨大道工程位于重庆市南岸区铜元局长江电工厂厂区内，设计为为双层螺旋式坡道桥，一端通往海铜路至铜元局，另一端通往南坪明佳路。本工程桥长 643.885m，桥宽 19m，平面曲线半径 55m，设计荷载城-A 级，桥面宽 2×9.39m，双向四车道。采纳预应力混凝土连续箱梁结构，横截面为抗扭刚度大的分离式双箱单室结构。单箱单室桥宽 9.39m，梁高 1.8m， 翼缘悬臂长度 2.445m， 箱梁顶板厚0.25m，底板厚 0.2m，腹板厚 0.4m 。全桥由 0～4 号(4×31m)、4～7 号(31＋35.575 ＋31m)、7～0 号 (4×31m)、二层的 0～4 号(4×31m)、4～13 号(31+35.81+2×35+31m)共 5 联桥组成。0～10 号墩为门形桥墩，其中 0～6 号为双层，7～10～0 号为单层，由盖梁GL1（其中 6 号墩盖梁为 GL2）将 a、b 墩柱连接，盖梁采纳预应力混凝土结构。6 号上层、11 号、12 号墩柱采纳单支座，箱梁中横隔梁处设置预应力筋束。预应力连续箱梁、盖梁、单支座处中横隔梁按部分预应力 A 类构件设计。箱梁、盖梁和横隔梁上布置抗拉强度1860MPa，φ15.24 的钢绞线共 327 束，预应力张拉应力 1339～1395MPa。采纳 9 孔锚具 72 套、12 孔锚具 168 套、14 孔锚具 8 套、15 孔锚具 40 套、19 孔锚具 318 套 15-12P 固定端锚具 48 套。最长束 5 跨通长 174.36m。全桥合计钢绞线用量 ...
