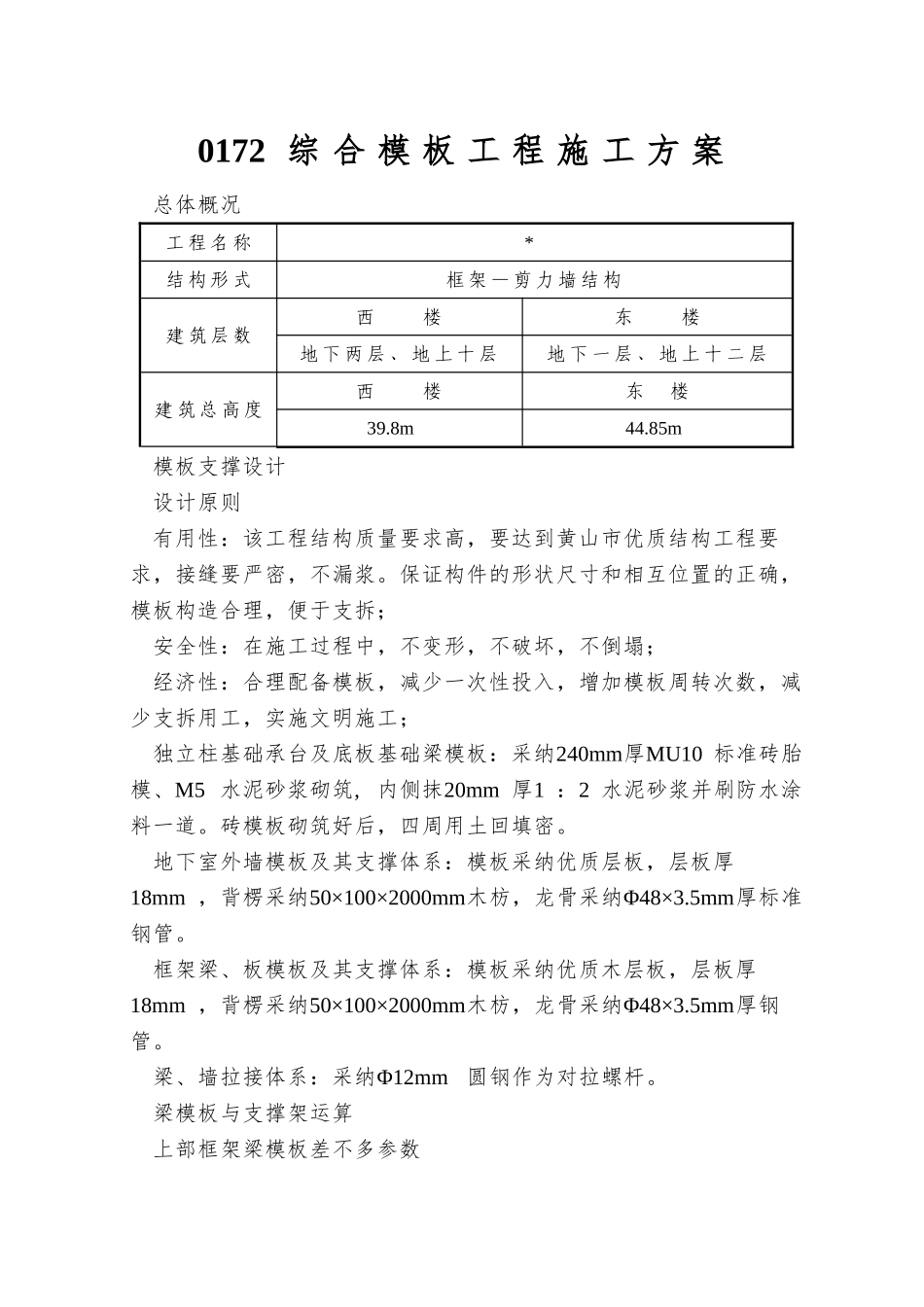

0172 综 合 模 板 工 程 施 工 方 案总体概况工 程 名 称*结 构 形 式框 架 — 剪 力 墙 结 构建 筑 层 数西 楼东 楼地 下 两 层 、 地 上 十 层地 下 一 层 、 地 上 十 二 层建 筑 总 高 度西 楼东 楼39.8m44.85m模板支撑设计设计原则有用性：该工程结构质量要求高，要达到黄山市优质结构工程要求，接缝要严密，不漏浆。保证构件的形状尺寸和相互位置的正确，模板构造合理，便于支拆；安全性：在施工过程中，不变形，不破坏，不倒塌；经济性：合理配备模板，减少一次性投入，增加模板周转次数，减少支拆用工，实施文明施工；独立柱基础承台及底板基础梁模板：采纳240mm厚MU10 标准砖胎模、M5 水泥砂浆砌筑, 内侧抹20mm 厚1 ：2 水泥砂浆并刷防水涂料一道。砖模板砌筑好后，四周用土回填密。地下室外墙模板及其支撑体系：模板采纳优质层板，层板厚18mm ，背楞采纳50×100×2000mm木枋，龙骨采纳Φ48×3.5mm厚标准钢管。框架梁、板模板及其支撑体系：模板采纳优质木层板，层板厚18mm ，背楞采纳50×100×2000mm木枋，龙骨采纳Φ48×3.5mm厚钢管。梁、墙拉接体系：采纳Φ12mm圆钢作为对拉螺杆。梁模板与支撑架运算上部框架梁模板差不多参数本工程梁截面形式众多，现以最大截面600×1200mm 的梁为例进行运算。梁截面宽度 B=600mm，高度 H=1200mm ，高度方向对拉螺栓2 道，对拉螺栓直径12mm ，对拉螺栓在垂直于梁截面方向距离600mm。梁模板背楞使用的方木截面50×100×2000mm，梁模板截面侧面方木距离300mm。梁底模面板厚度h=18mm ，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2 。梁侧模面板厚度h=18mm ，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2 。梁模板荷载标准值运算模板自重 = 0.34kN/m2；钢筋自重 = 1.5kN/m3 ；混凝土自重 = 25.0kN/m3；施工荷载标准值 = 2.5kN/m2 。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力运算公式为下式中的较小值:其中 —— 混凝土的重力密度，取25.0kN/m3 ； t —— 新浇混凝土的初凝时刻，可按实测确定，当无资料时按200/(T+15) ，T 取15，则t=5.714h ； T —— 混凝土的入模温度，取20℃； V —— 混凝土的浇筑速度，取2.5m/h ； H —— 混凝土侧压力运算位置处至新浇混凝土顶面总高度，取1.2m； 1—— 外加剂阻碍修正系数，取1.2； 2——...
