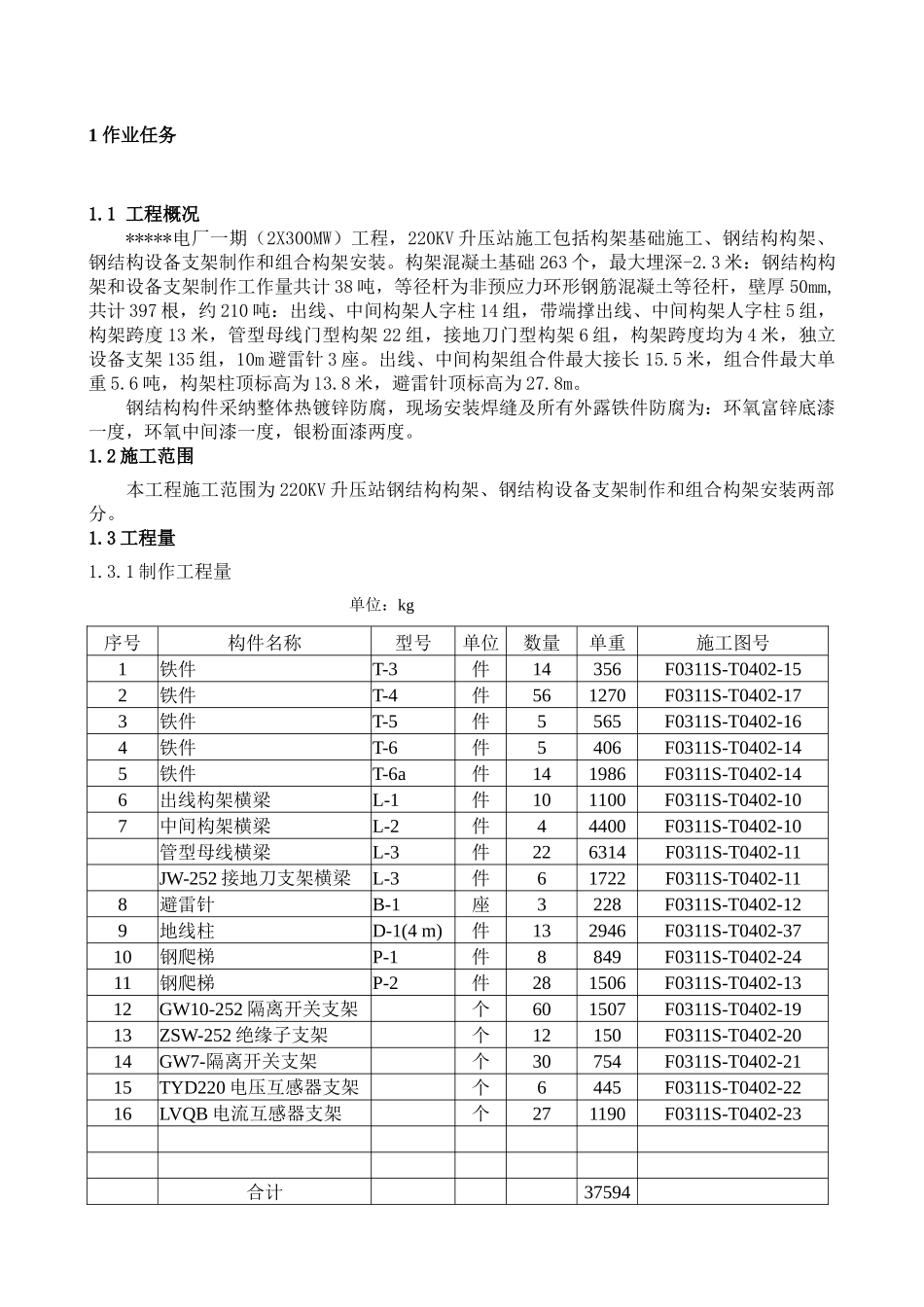

作 业 指 导 书编 号: 工程名称： 作业项目名称：220KV 升压站工程—第二分册钢结构制作及构支架安装编制单位： 批准： 安全： 质量： 工程： 审核： 编制： 时间：2025.8.30时间：2025.8.29时间：2025.8.29时间：2025.8.27时间：2025.8.27时间：2025.8.27出版日期2025.9.2版 次第 一 版目 录1 作业任务............................................12 编写依据.............................................23 作业准备和条件........................................34 作业方法及工艺要求.....................................45 作业质量标准及检验要求.................................116 职业安全健康、环境管理措施和文明施工......................11附录................................................151 作业任务1.1 工程概况 *****电厂一期（2X300MW）工程，220KV 升压站施工包括构架基础施工、钢结构构架、钢结构设备支架制作和组合构架安装。构架混凝土基础 263 个，最大埋深-2.3 米：钢结构构架和设备支架制作工作量共计 38 吨，等径杆为非预应力环形钢筋混凝土等径杆，壁厚 50mm,共计 397 根，约 210 吨：出线、中间构架人字柱 14 组，带端撑出线、中间构架人字柱 5 组，构架跨度 13 米，管型母线门型构架 22 组，接地刀门型构架 6 组，构架跨度均为 4 米，独立设备支架 135 组，10m 避雷针 3 座。出线、中间构架组合件最大接长 15.5 米，组合件最大单重 5.6 吨，构架柱顶标高为 13.8 米，避雷针顶标高为 27.8m。钢结构构件采纳整体热镀锌防腐，现场安装焊缝及所有外露铁件防腐为：环氧富锌底漆一度，环氧中间漆一度，银粉面漆两度。1.2 施工范围 本工程施工范围为 220KV 升压站钢结构构架、钢结构设备支架制作和组合构架安装两部分。1.3 工程量1.3.1 制作工程量 单位：kg序号构件名称型号单位数量单重施工图号1铁件T-3件14356F0311S-T0402-152铁件T-4件561270F0311S-T0402-173铁件T-5件5565F0311S-T0402-164铁件T-6件5406F0311S-T0402-145铁件T-6a件141986F0311S-T0402-146出线构架横梁L-1件101100F0311S-T0402-107中间构架横梁L-2件44400F0311S-T0402-10管型母线横梁L-3件226314F0311S-T0402-11JW-252 接地刀支架横梁L-3件61722F0311S-T0402-118避雷针B-1座3228F0311S-T0402-129地线柱D-1(4 m)件132946F0311S-T0402-3710钢爬梯P-1件8849F0311...
