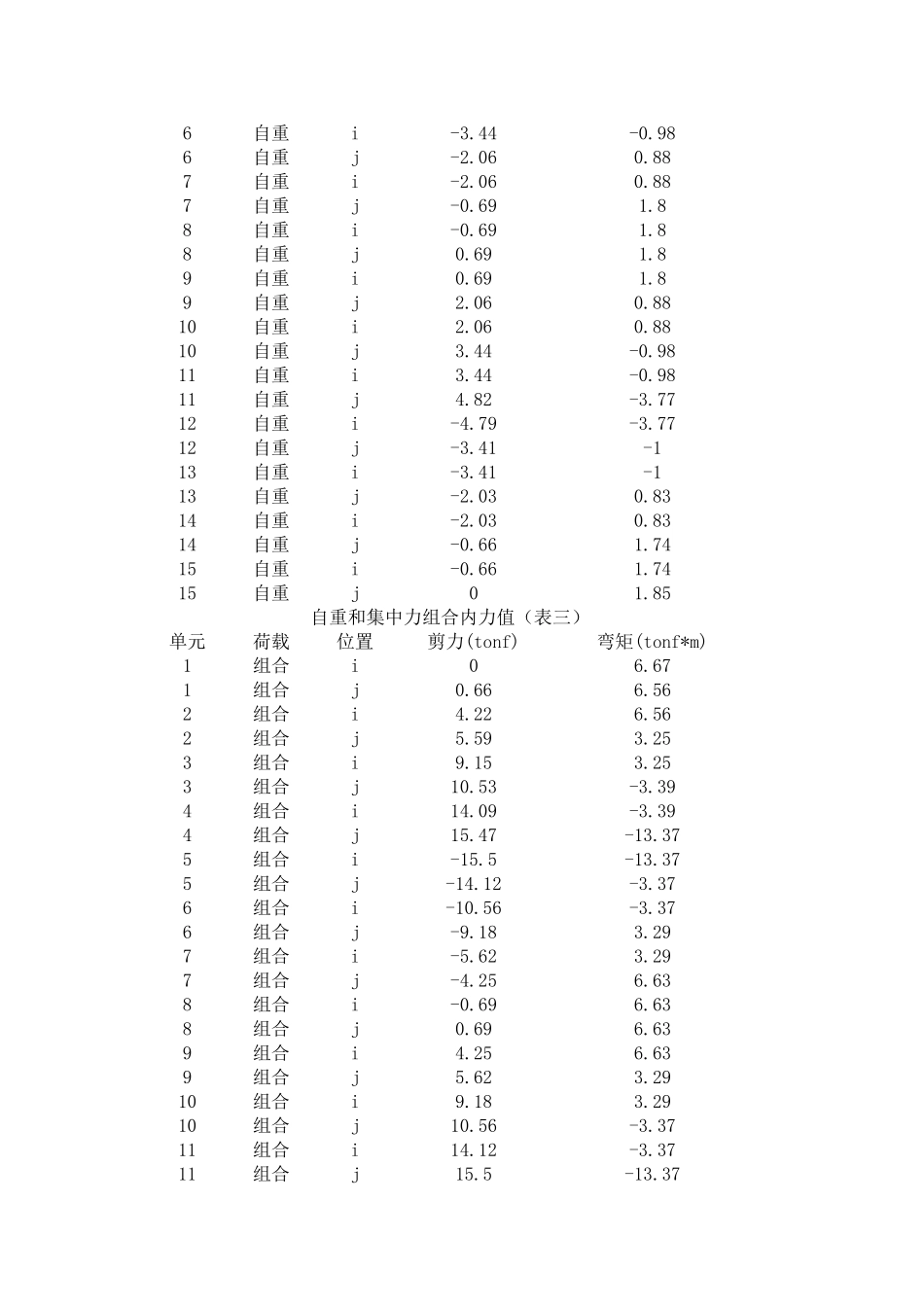

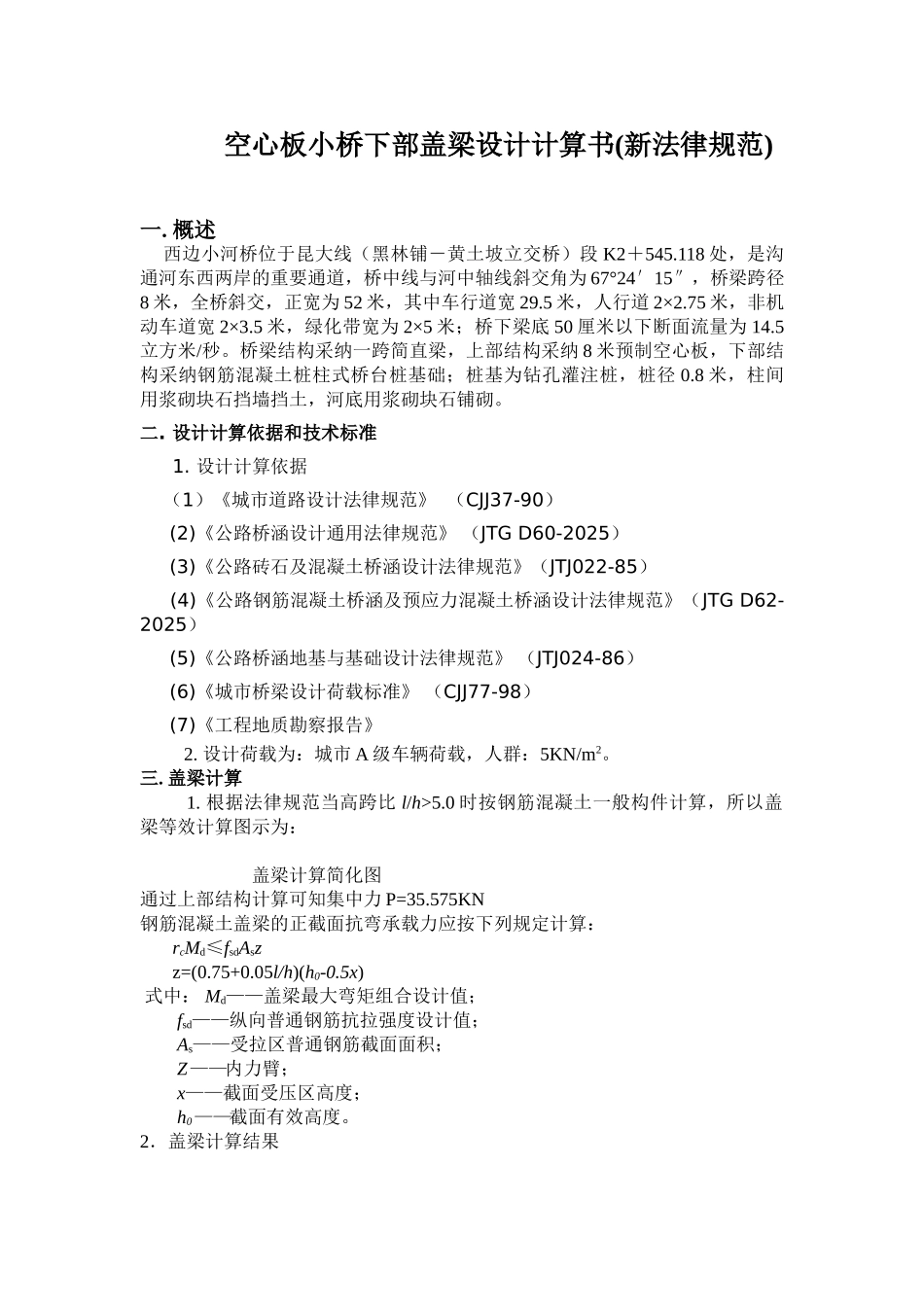

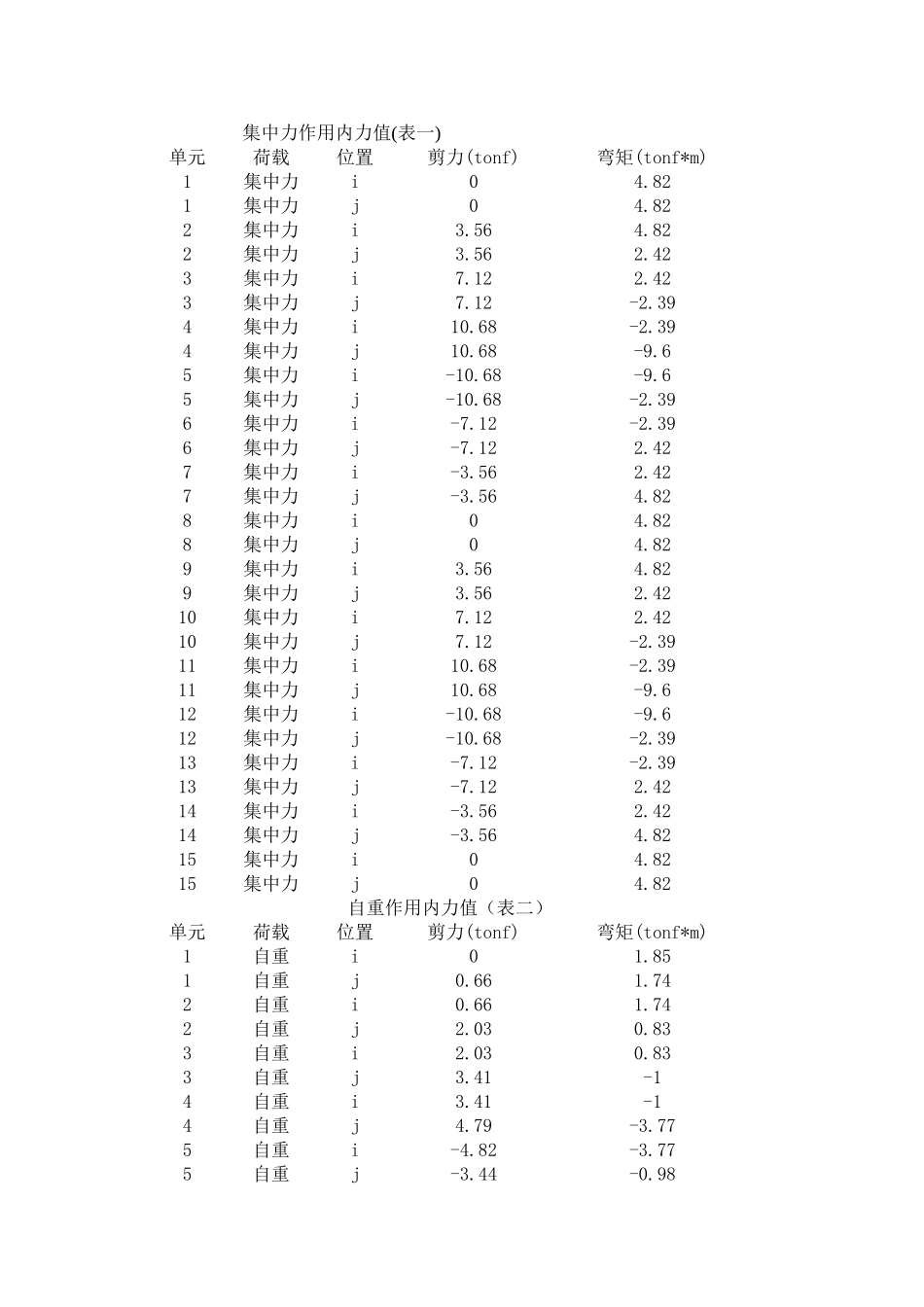

空心板小桥下部盖梁设计计算书(新法律规范) 一. 概述 西边小河桥位于昆大线（黑林铺－黄土坡立交桥）段 K2＋545.118 处，是沟通河东西两岸的重要通道，桥中线与河中轴线斜交角为 67°24′15″，桥梁跨径8 米，全桥斜交，正宽为 52 米，其中车行道宽 29.5 米，人行道 2×2.75 米，非机动车道宽 2×3.5 米，绿化带宽为 2×5 米；桥下梁底 50 厘米以下断面流量为 14.5立方米/秒。桥梁结构采纳一跨简直梁，上部结构采纳 8 米预制空心板，下部结构采纳钢筋混凝土桩柱式桥台桩基础；桩基为钻孔灌注桩，桩径 0.8 米，柱间用浆砌块石挡墙挡土，河底用浆砌块石铺砌。二. 设计计算依据和技术标准 1. 设计计算依据 （1）《城市道路设计法律规范》 （CJJ37-90） (2)《公路桥涵设计通用法律规范》 （JTG D60-2025） (3)《公路砖石及混凝土桥涵设计法律规范》（JTJ022-85） (4)《公路钢筋混凝土桥涵及预应力混凝土桥涵设计法律规范》（JTG D62-2025） (5)《公路桥涵地基与基础设计法律规范》 （JTJ024-86） (6)《城市桥梁设计荷载标准》 （CJJ77-98） (7)《工程地质勘察报告》2. 设计荷载为：城市 A 级车辆荷载，人群：5KN/m2。三. 盖梁计算1. 根据法律规范当高跨比 l/h>5.0 时按钢筋混凝土一般构件计算，所以盖梁等效计算图示为： 盖梁计算简化图通过上部结构计算可知集中力 P=35.575KN钢筋混凝土盖梁的正截面抗弯承载力应按下列规定计算： rcMd≤fsdAsz z=(0.75+0.05l/h)(h0-0.5x) 式中： Md——盖梁最大弯矩组合设计值； fsd——纵向普通钢筋抗拉强度设计值； As——受拉区普通钢筋截面面积； Z——内力臂； x——截面受压区高度； h0——截面有效高度。2．盖梁计算结果 集中力作用内力值(表一)单元荷载位置剪力(tonf)弯矩(tonf*m)1集中力i04.821集中力j04.822集中力i3.564.822集中力j3.562.423集中力i7.122.423集中力j7.12-2.394集中力i10.68-2.394集中力j10.68-9.65集中力i-10.68-9.65集中力j-10.68-2.396集中力i-7.12-2.396集中力j-7.122.427集中力i-3.562.427集中力j-3.564.828集中力i04.828集中力j04.829集中力i3.564.829集中力j3.562.4210集中力i7.122.4210集中力j7.12-2.3911集中力i10.68-2.3911集中力j10.68-9.612集中力i-10.68-9.612集中力j-10.68-2.3913集中力i-7.12-2.3913集中力j-7.122.4214集中力i-3.562.4214集中力j-3.564.8215集中力i04.8215集中力j04.82自重作用内力值（表二）单...
