110kv变电站二次回路调试分析

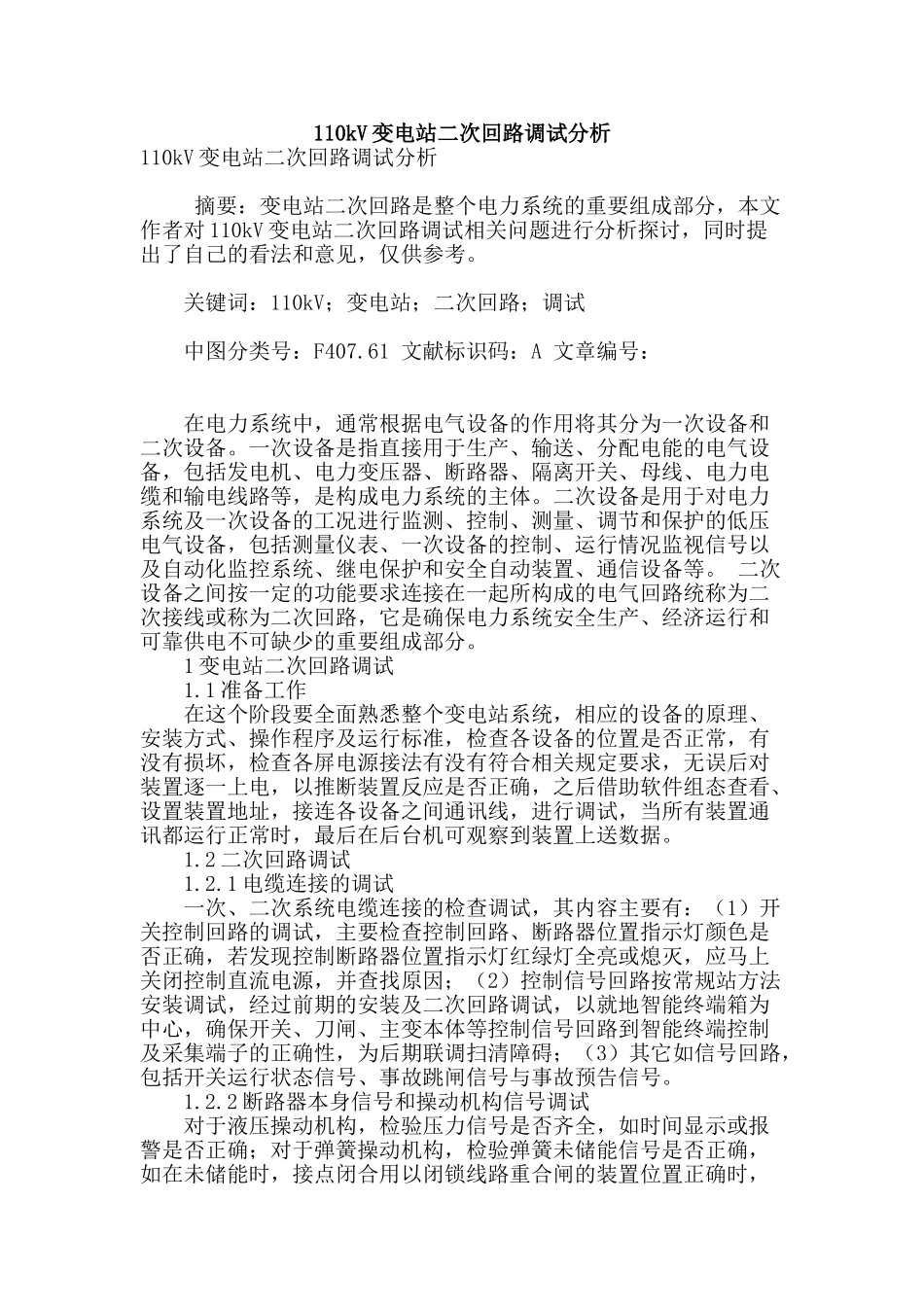

110kV 变电站二次回路调试分析110kV 变电站二次回路调试分析 摘要：变电站二次回路是整个电力系统的重要组成部分，本文作者对 110kV 变电站二次回路调试相关问题进行分析探讨，同时提出了自己的看法和意见，仅供参考。 关键词：110kV；变电站；二次回路；调试 中图分类号：F407.61 文献标识码：A 文章编号： 在电力系统中，通常根据电气设备的作用将其分为一次设备和二次设备。一次设备是指直接用于生产、输送、分配电能的电气设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，是构成电力系统的主体。二次设备是用于对电力系统及一次设备的工况进行监测、控制、测量、调节和保护的低压电气设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。 二次设备之间按一定的功能要求连接在一起所构成的电气回路统称为二次接线或称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。 1 变电站二次回路调试 1.1 准备工作 在这个阶段要全面熟悉整个变电站系统，相应的设备的原理、安装方式、操作程序及运行标准，检查各设备的位置是否正常，有没有损坏，检查各屏电源接法有没有符合相关规定要求，无误后对装置逐一上电，以推断装置反应是否正确，之后借助软件组态查看、设置装置地址，接连各设备之间通讯线，进行调试，当所有装置通讯都运行正常时，最后在后台机可观察到装置上送数据。 1.2 二次回路调试 1.2.1 电缆连接的调试 一次、二次系统电缆连接的检查调试，其内容主要有：（1）开关控制回路的调试，主要检查控制回路、断路器位置指示灯颜色是否正确，若发现控制断路器位置指示灯红绿灯全亮或熄灭，应马上关闭控制直流电源，并查找原因；（2）控制信号回路按常规站方法安装调试，经过前期的安装及二次回路调试，以就地智能终端箱为中心，确保开关、刀闸、主变本体等控制信号回路到智能终端控制及采集端子的正确性，为后期联调扫清障碍；（3）其它如信号回路，包括开关运行状态信号、事故跳闸信号与事故预告信号。 1.2.2 断路器本身信号和操动机构信号调试 对于液压操动机构，检验压力信号是否齐全，如时间显示或报警是否正确；对于弹簧操动机构，检验弹簧未储能信号是否正确，如在未储能时，接点闭合用以闭锁线路重合闸的装置位置正确时，由于达到充电条件，断路器合上后装置面板会有相应的充电标志...
