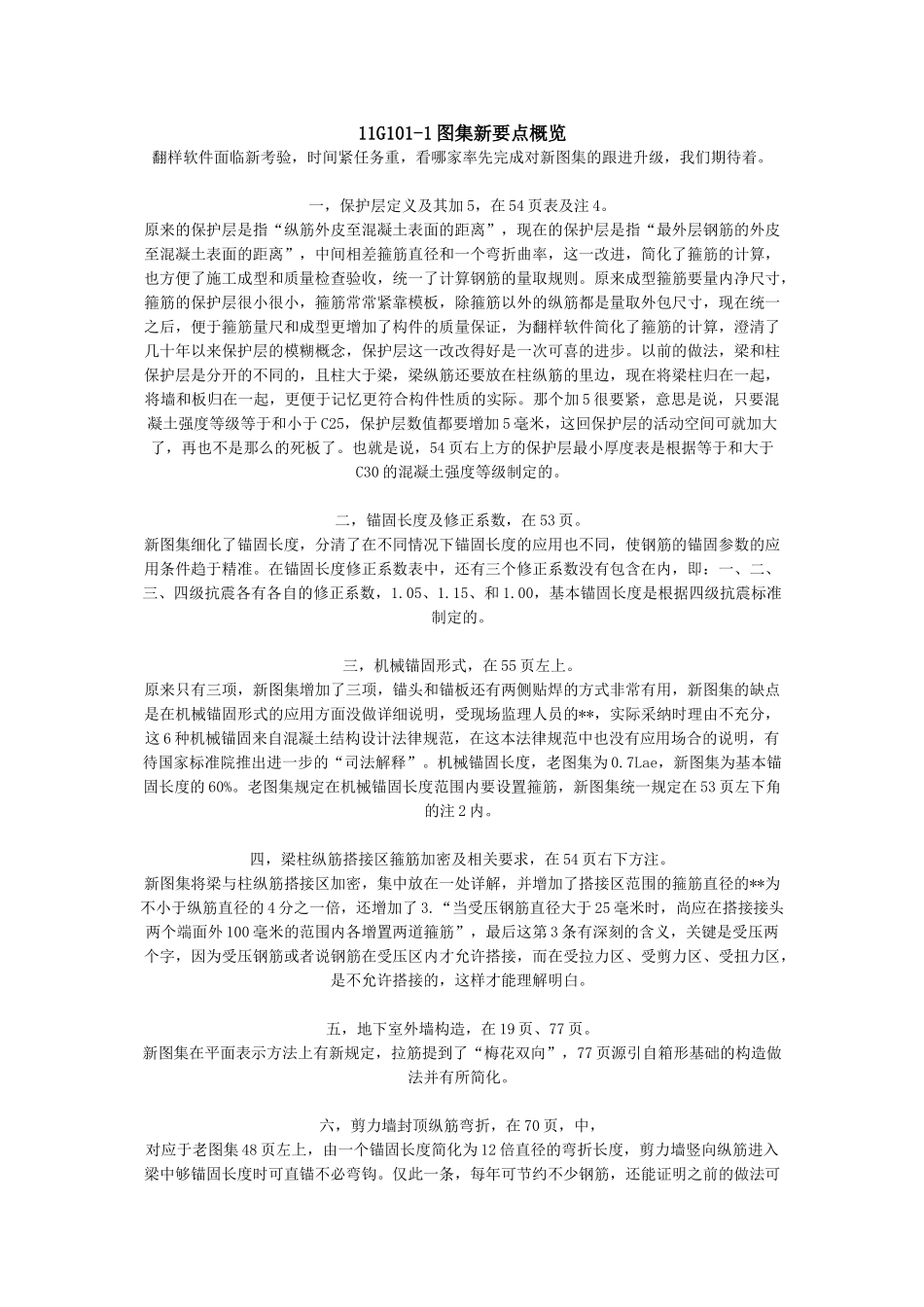

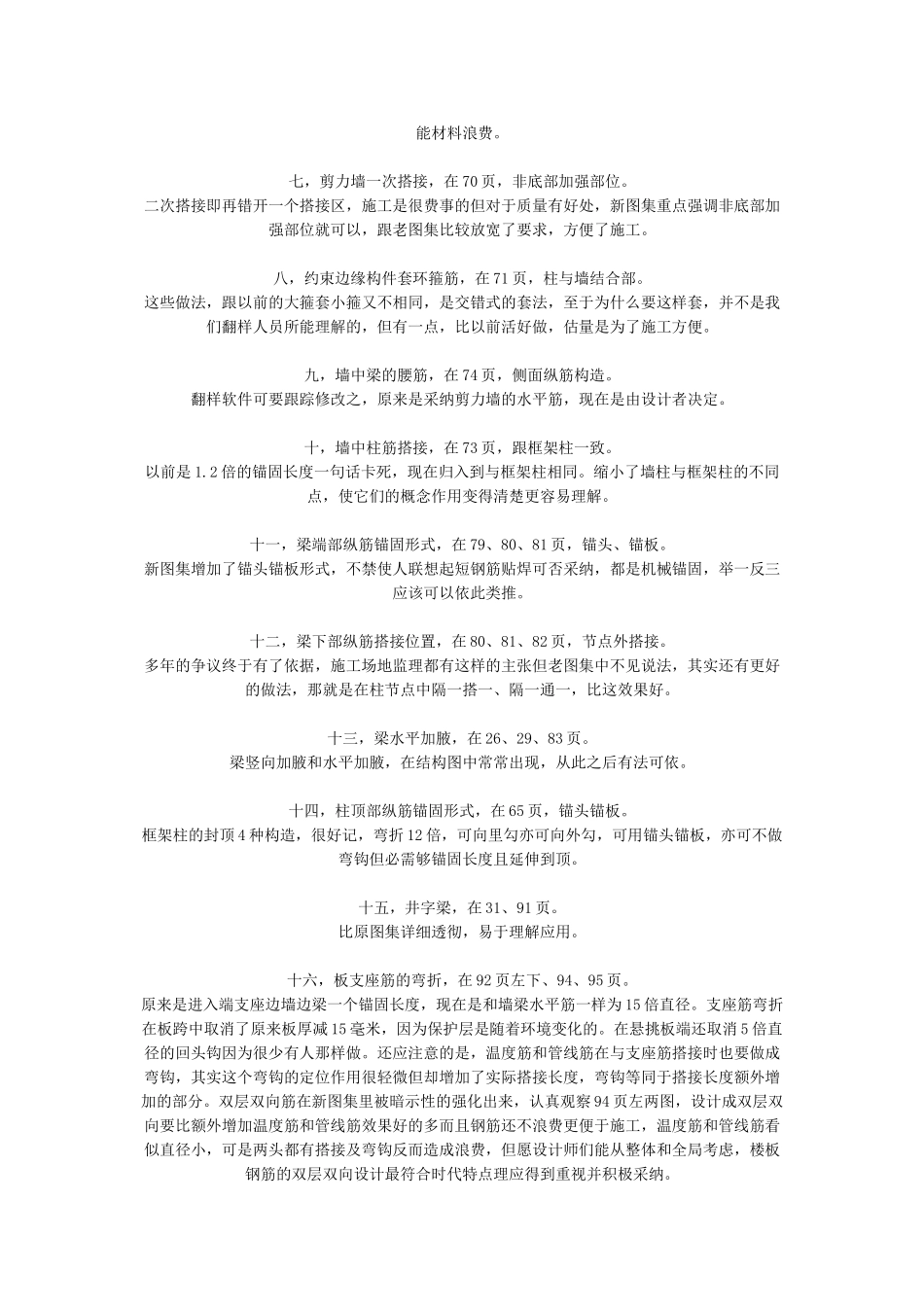

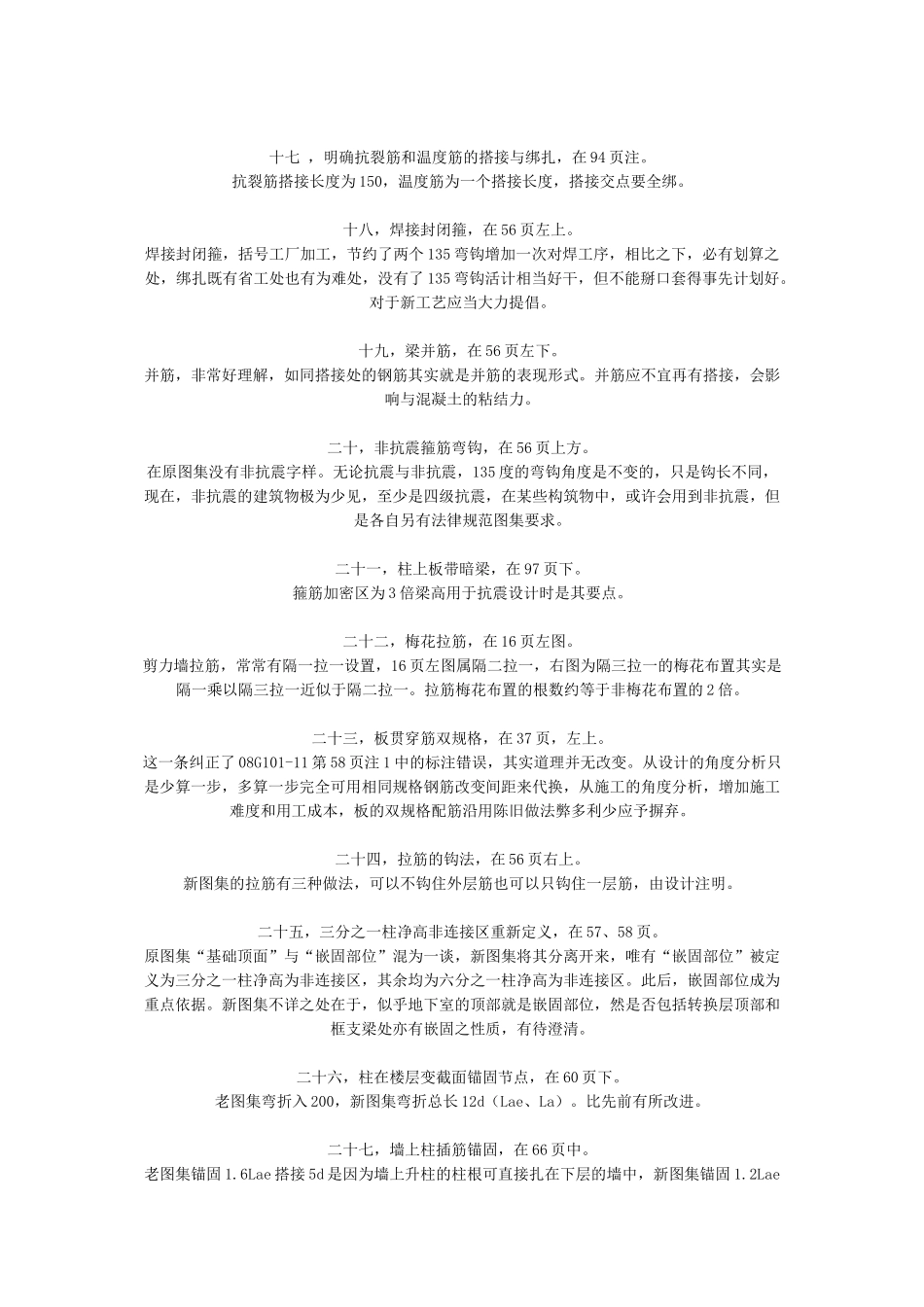

11G101-1 图集新要点概览翻样软件面临新考验，时间紧任务重，看哪家率先完成对新图集的跟进升级，我们期待着。一，保护层定义及其加 5，在 54 页表及注 4。原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。那个加 5 很要紧，意思是说，只要混凝土强度等级等于和小于 C25，保护层数值都要增加 5 毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。也就是说，54 页右上方的保护层最小厚度表是根据等于和大于C30 的混凝土强度等级制定的。二，锚固长度及修正系数，在 53 页。新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和 1.00，基本锚固长度是根据四级抗震标准制定的。三，机械锚固形式，在 55 页左上。原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常有用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采纳时理由不充分，这 6 种机械锚固来自混凝土结构设计法律规范，在这本法律规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。机械锚固长度，老图集为 0.7Lae，新图集为基本锚固长度的 60%。老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在 53 页左下角的注 2 内。四，梁柱纵筋搭接区箍筋加密及相关要求，在 54 页右下方注。新图集将梁与柱纵筋搭接区加密，集中放在一处详解，并增加了搭接区范围的箍筋直径的**为不小于纵筋直径的 4 分之一倍，还增加了 3.“当受压钢筋直径大于 25 毫米时，尚应在搭接接...
