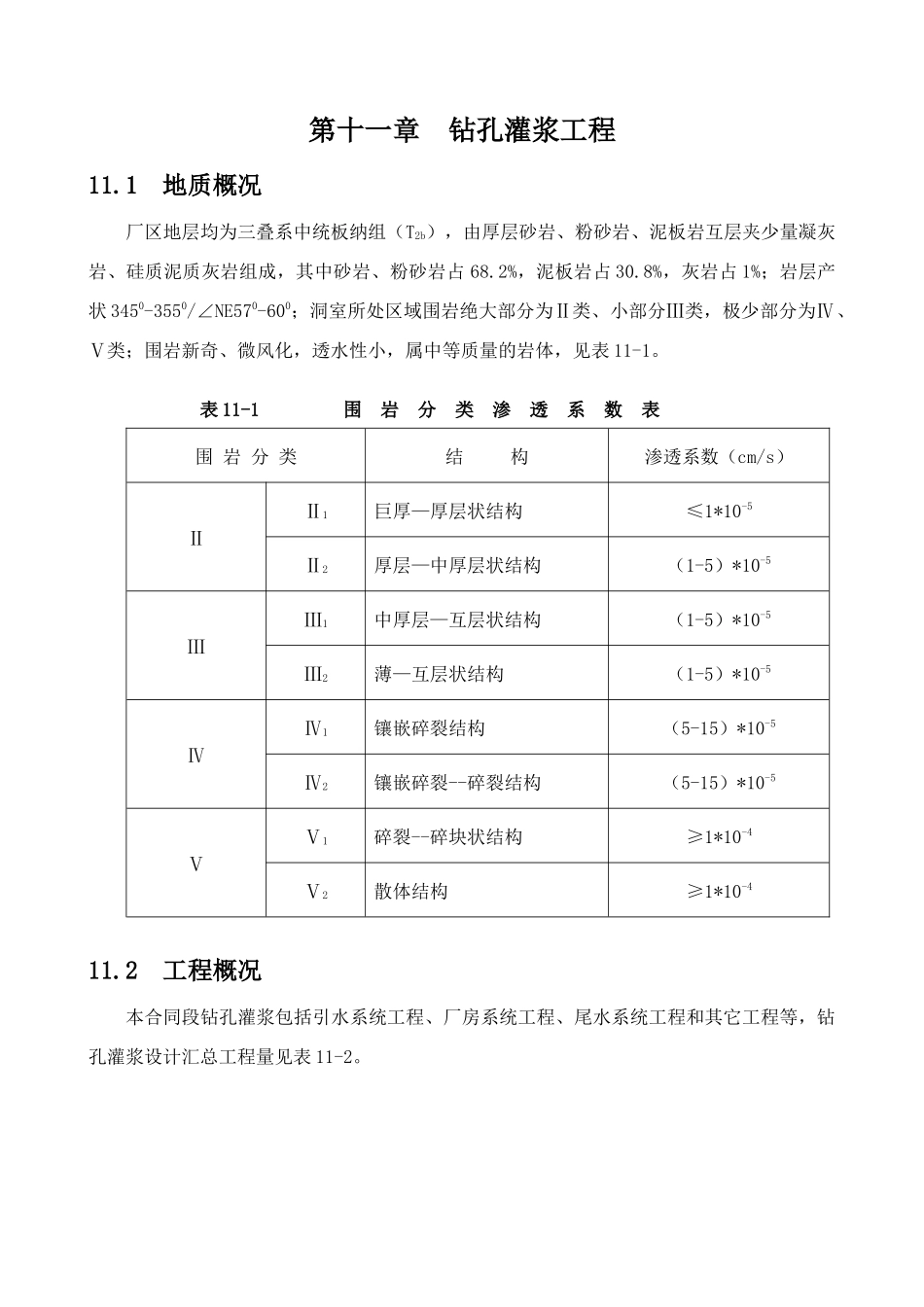

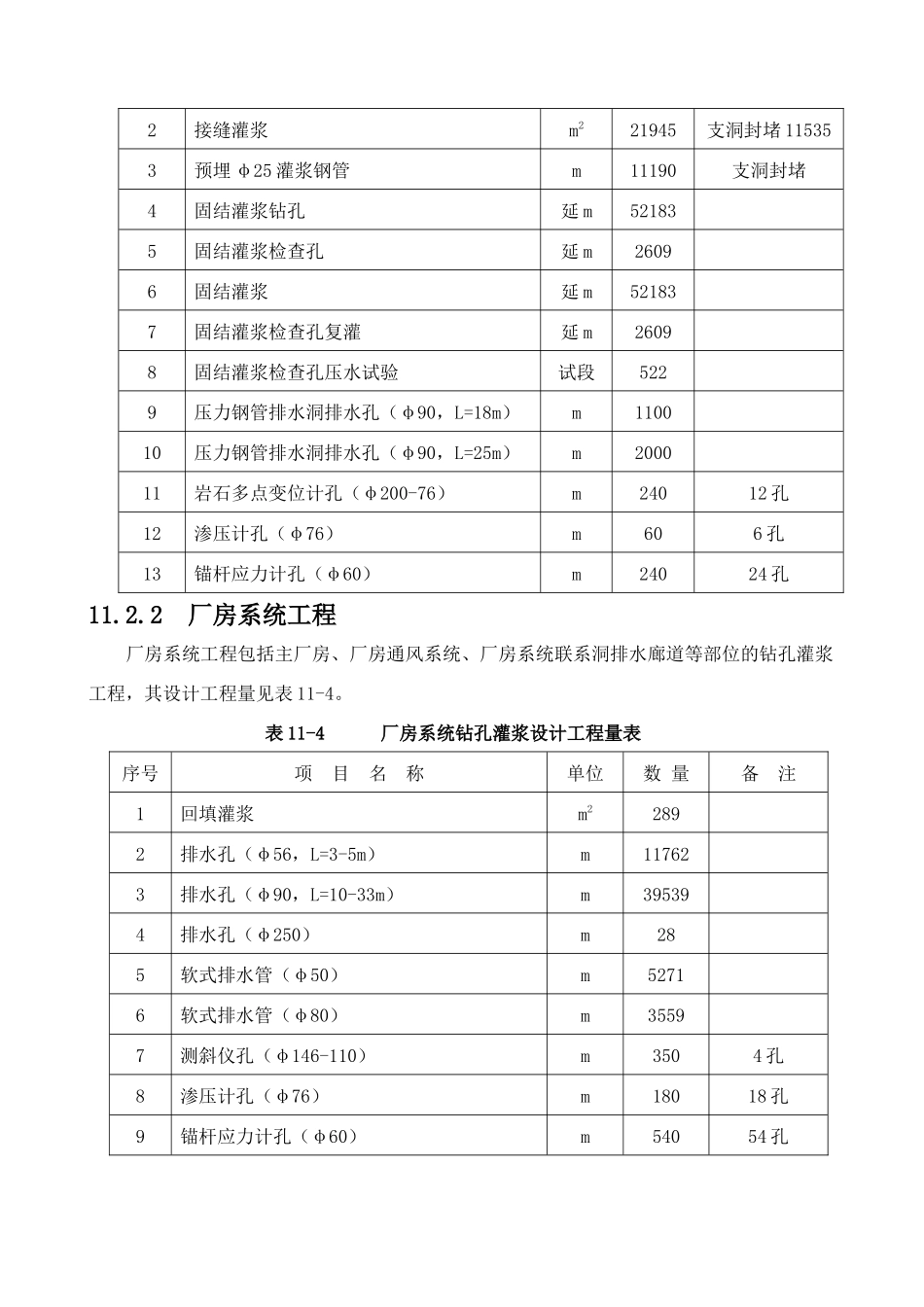

第十一章 钻孔灌浆工程11.1 地质概况 厂区地层均为三叠系中统板纳组（T2b），由厚层砂岩、粉砂岩、泥板岩互层夹少量凝灰岩、硅质泥质灰岩组成，其中砂岩、粉砂岩占 68.2%，泥板岩占 30.8%，灰岩占 1%；岩层产状 3450-3550/∠NE570-600；洞室所处区域围岩绝大部分为Ⅱ类、小部分Ⅲ类，极少部分为Ⅳ、Ⅴ类；围岩新奇、微风化，透水性小，属中等质量的岩体，见表 11-1。 表 11-1 围 岩 分 类 渗 透 系 数 表围 岩 分 类结 构渗透系数（cm/s）ⅡⅡ1巨厚—厚层状结构≤1*10-5Ⅱ2厚层—中厚层状结构（1-5）*10-5ⅢⅢ1中厚层—互层状结构（1-5）*10-5Ⅲ2薄—互层状结构（1-5）*10-5ⅣⅣ1镶嵌碎裂结构（5-15）*10-5Ⅳ2镶嵌碎裂--碎裂结构（5-15）*10-5ⅤⅤ1碎裂--碎块状结构≥1*10-4Ⅴ2散体结构≥1*10-411.2 工程概况本合同段钻孔灌浆包括引水系统工程、厂房系统工程、尾水系统工程和其它工程等，钻孔灌浆设计汇总工程量见表 11-2。表 11-2 钻孔灌浆设计工程量汇总表序号项 目 名 称单位数 量备 注1回填灌浆m296049其中支洞封堵 91352接缝灌浆m231391其中支洞封堵 209813接触灌浆m23504灌浆预埋管m18030支洞封堵5固结灌浆钻孔延 m2464286固结灌浆检查孔延 m123217固结灌浆延 m2464288固结灌浆检查孔复灌延 m123219固结灌浆检查孔压水试验试段246410排水孔（φ50-250，L=3-33m）m7010911软式排水管（φ50-80）m2245812排水管（φ50 钢管）m12013灌浆孔预埋 PVC 管m30441平均按 1m/孔计算14岩石多点变位计孔（φ200-76）m2650121 孔15渗压计孔（φ76）m44044 孔16锚杆应力计孔（φ60）m2150215 孔17地下水位观测孔（φ110）m106012 孔18测斜仪孔（φ146-110）m3504 孔11.2.1 引水系统工程 包括引水隧洞、压力钢管等部位的钻孔灌浆工程，其设计工程量见表 11-3。 表 11-3 引水系统钻孔灌浆设计工程量表序号项 目 名 称单位数量备 注1回填灌浆m225480支洞封堵 51792接缝灌浆m221945支洞封堵 115353预埋 φ25 灌浆钢管m11190支洞封堵4固结灌浆钻孔延 m521835固结灌浆检查孔延 m26096固结灌浆延 m521837固结灌浆检查孔复灌延 m26098固结灌浆检查孔压水试验试段5229压力钢管排水洞排水孔（φ90，L=18m）m110010压力钢管排水洞排水孔（φ90，L=25m）m200011岩石多点变位计孔（φ200-76）m24012 孔12渗压计孔（φ76）m606 孔13锚杆应力计孔（φ60）m24024 孔11.2.2 厂房系统工程 厂房系统工...
