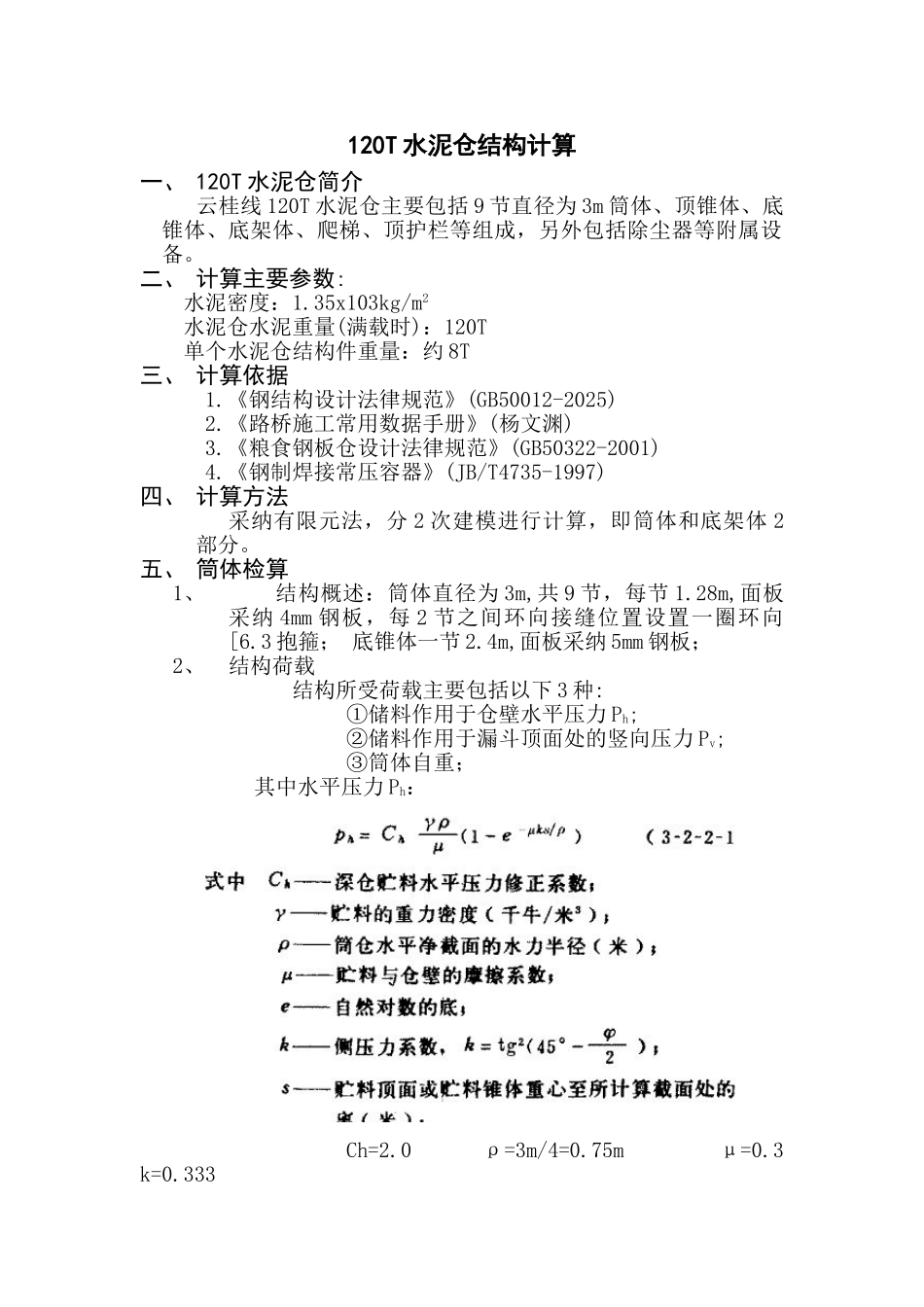

120T水泥仓结构计算书

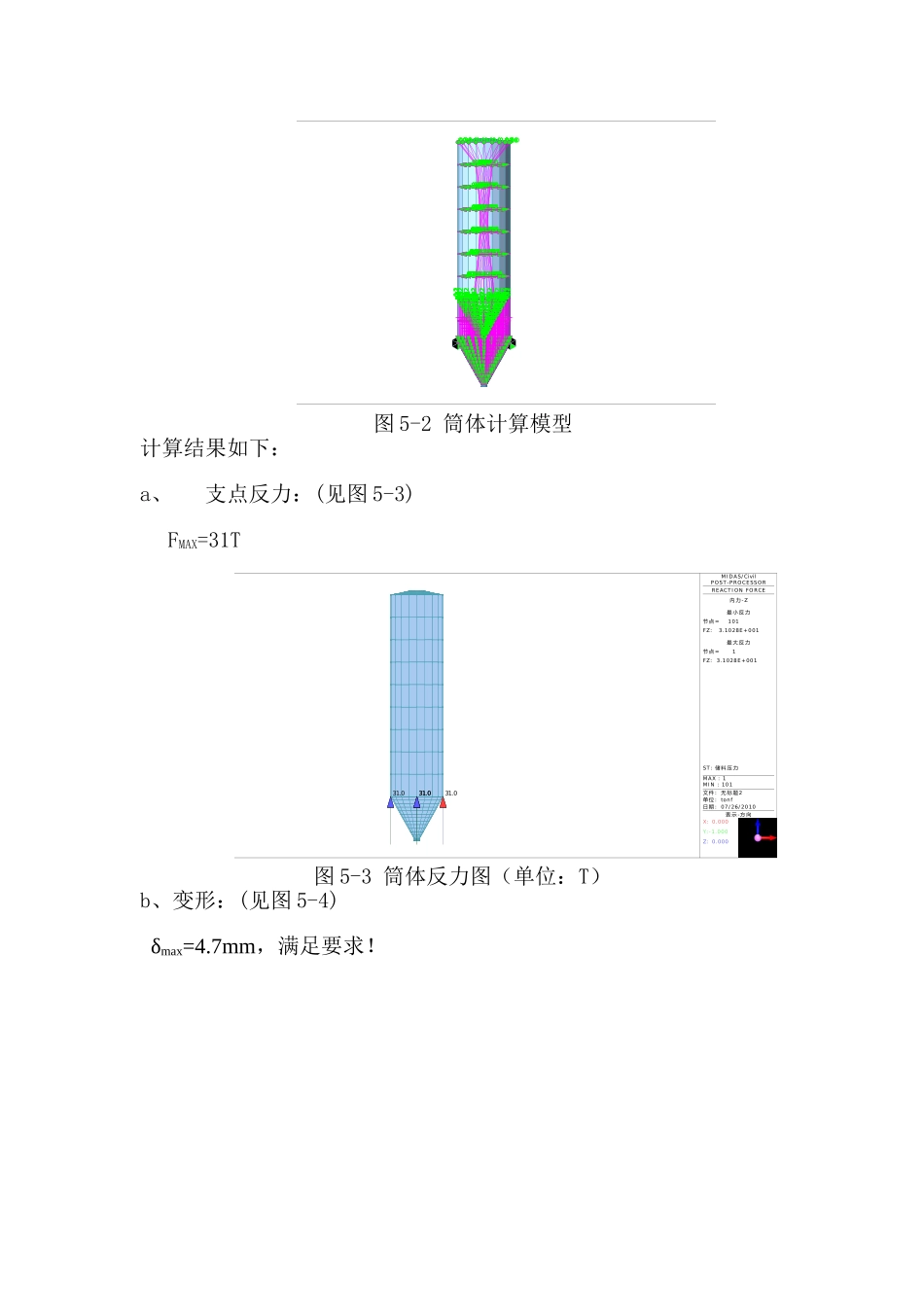

120T 水泥仓结构计算一、 120T 水泥仓简介 云桂线 120T 水泥仓主要包括 9 节直径为 3m 筒体、顶锥体、底锥体、底架体、爬梯、顶护栏等组成，另外包括除尘器等附属设备。 二、 计算主要参数:水泥密度：1.35x103kg/m2水泥仓水泥重量(满载时)：120T单个水泥仓结构件重量：约 8T三、 计算依据 1.《钢结构设计法律规范》(GB50012-2025) 2.《路桥施工常用数据手册》(杨文渊) 3.《粮食钢板仓设计法律规范》(GB50322-2001) 4.《钢制焊接常压容器》(JB/T4735-1997)四、 计算方法采纳有限元法，分 2 次建模进行计算，即筒体和底架体 2部分。五、 筒体检算1、 结构概述：筒体直径为 3m,共 9 节，每节 1.28m,面板采纳 4mm 钢板，每 2 节之间环向接缝位置设置一圈环向[6.3 抱箍； 底锥体一节 2.4m,面板采纳 5mm 钢板；2、结构荷载 结构所受荷载主要包括以下 3 种:①储料作用于仓壁水平压力 Ph;②储料作用于漏斗顶面处的竖向压力 Pv;③筒体自重；其中水平压力 Ph：Ch=2.0 ρ=3m/4=0.75m μ=0.3 k=0.333所以 Ph=67.5(1-e-0.1332s)由上式可知道，筒体水平压力为一随着高度增加曲线压力递增加的函数，在 s=11.52m 时，其水平压力最大值为：Phmax=67.5(1-e-0.1332s)=67.5（1- e-0.1332x11.52) =52.65kpa由于流体压力荷载：Pmas=γs(γ为重力密度)=13.5Kn/m3x11.52m=155.5Kn/m2>52.65kpa,为便于施加水平荷载，水平压力按流体压力荷载 Phmax=γs(γ 为重力密度)加载。竖向压力 Pv：Cv=1.4 ρ=3m/4=0.75m μ=0.3 k=0.333所以 Ph=142(1-e-0.1332s)在 s=11.52m 时，其竖向压力最大值为：Phmax=142(1-e-0.1332s)=142（1- e-0.1332x11.52) =111kpa偏安全，模型加载的竖向压力按 Pv=120T/3.14X1.52m2=170kpa 考虑图 5-1 筒体计算模型简图3、结构模型及计算结果面板按板单元，环向抱箍（[6.3）按梁单元进行筒体结构建模型如下：-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.2-0.1-0.1-0.2-0.00.00.0-0.0-0.0-0.0-0.0-0.0-0.1-0.0-0.0-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.2-0.1-0.1-0.2-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.2-0.1-0.1-0.2-0.00.00.0-0.0-0.0-0.0-0.0-0.0-0.1-0.0-0.0-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.1-0.2-0.1-0.1-0.2-...
