12mw机组施工组织设计VIP专享

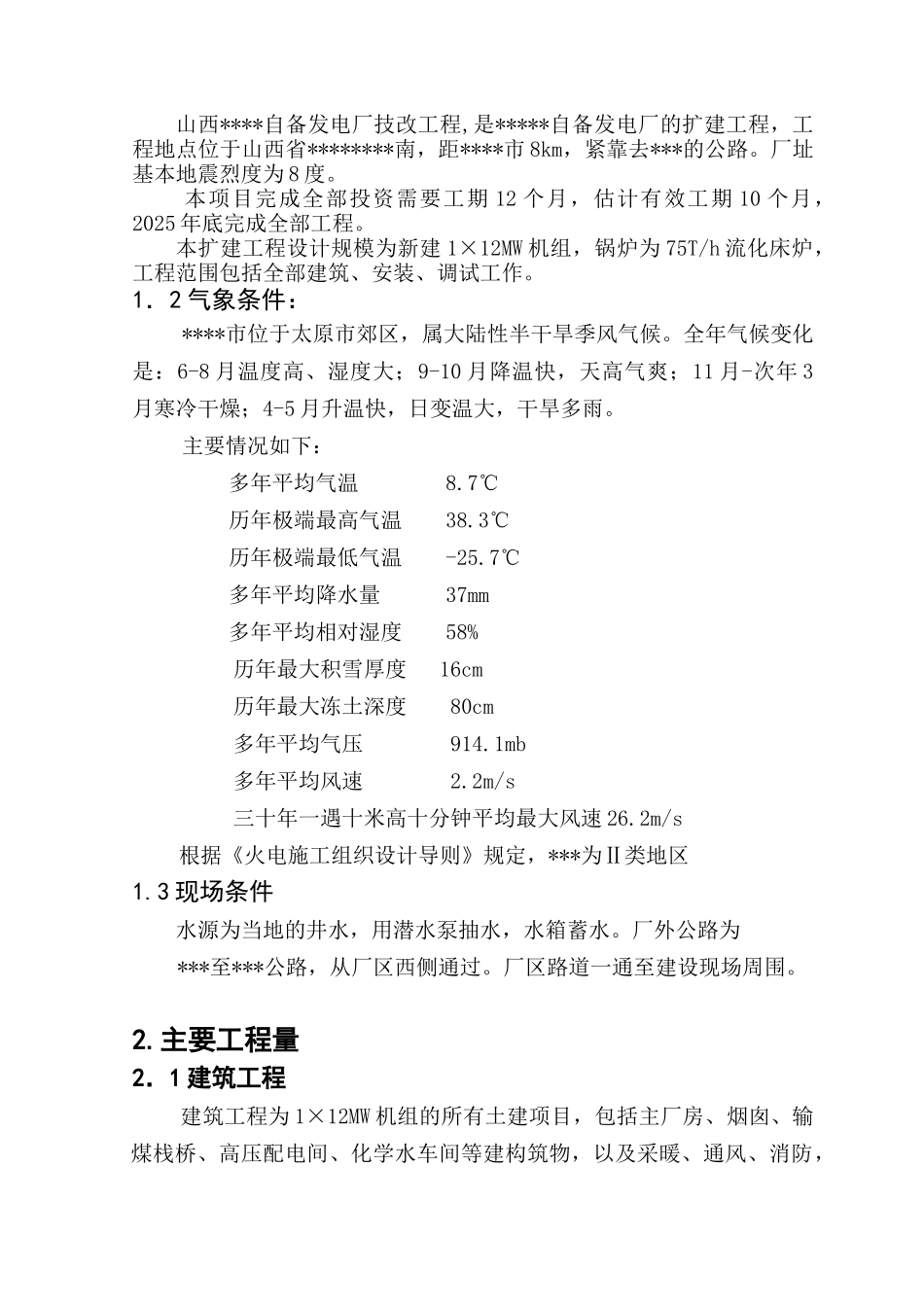

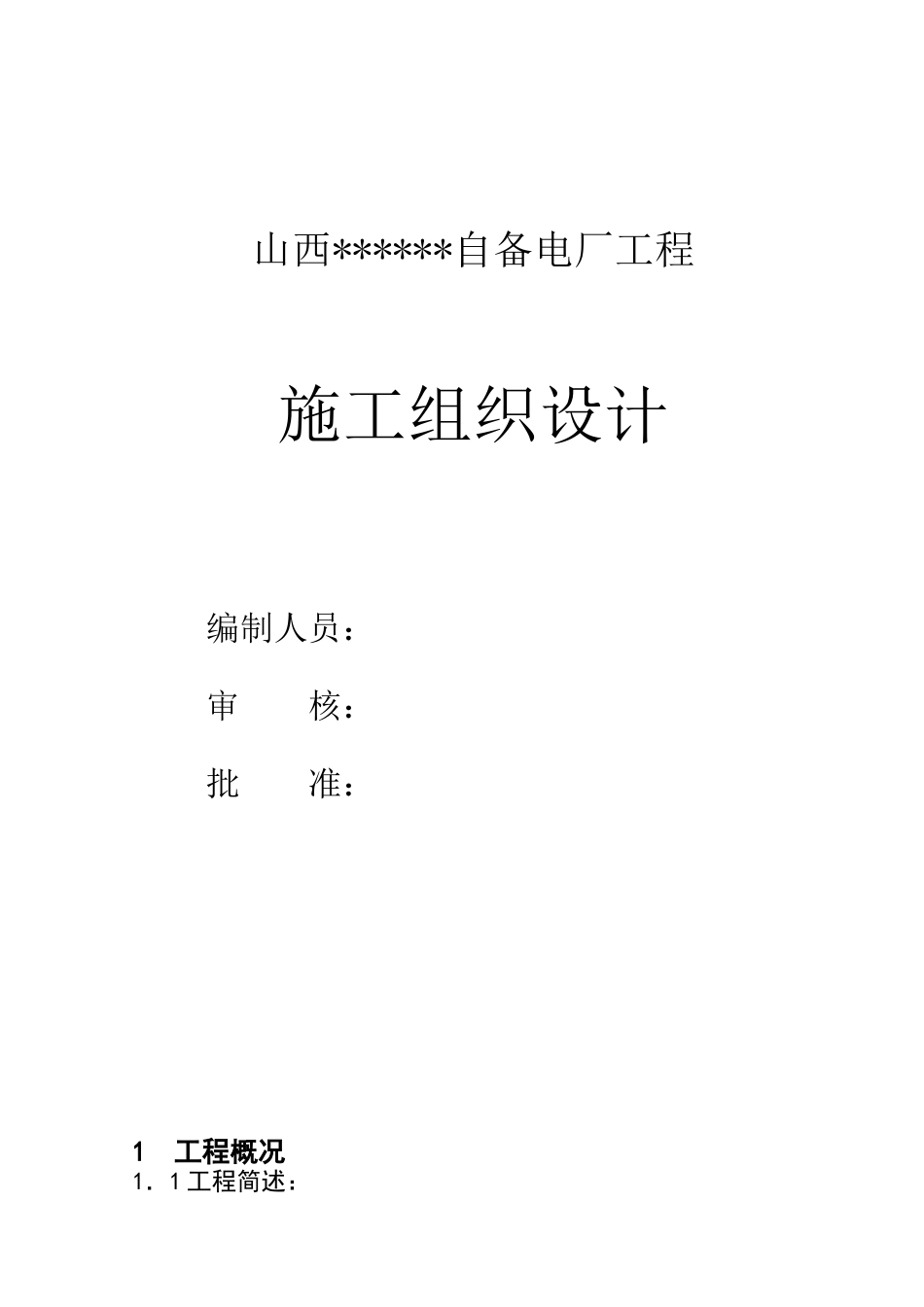

山西******自备电厂工程施工组织设计编制人员： 审 核： 批 准： 1 工程概况1．1 工程简述：山西****自备发电厂技改工程,是*****自备发电厂的扩建工程，工程地点位于山西省********南，距****市 8km，紧靠去***的公路。厂址基本地震烈度为 8 度。 本项目完成全部投资需要工期 12 个月，估计有效工期 10 个月，2025 年底完成全部工程。本扩建工程设计规模为新建 1×12MW 机组，锅炉为 75T/h 流化床炉，工程范围包括全部建筑、安装、调试工作。1．2 气象条件：****市位于太原市郊区，属大陆性半干旱季风气候。全年气候变化是：6-8 月温度高、湿度大；9-10 月降温快，天高气爽；11 月-次年 3月寒冷干燥；4-5 月升温快，日变温大，干旱多雨。主要情况如下：多年平均气温 8.7℃历年极端最高气温 38.3℃历年极端最低气温 -25.7℃多年平均降水量 37mm多年平均相对湿度 58%历年最大积雪厚度 16cm历年最大冻土深度 80cm多年平均气压 914.1mb多年平均风速 2.2m/s三十年一遇十米高十分钟平均最大风速 26.2m/s根据《火电施工组织设计导则》规定，***为Ⅱ类地区1.3 现场条件水源为当地的井水，用潜水泵抽水，水箱蓄水。厂外公路为***至***公路，从厂区西侧通过。厂区路道一通至建设现场周围。2.主要工程量2．1 建筑工程建筑工程为 1×12MW 机组的所有土建项目，包括主厂房、烟囱、输煤栈桥、高压配电间、化学水车间等建构筑物，以及采暖、通风、消防，给排水系统。主要建筑物及其尺寸如下： 1、主厂房：（钢筋砼结构） 柱距：5.0m 汽机房：跨度：15.0m 除氧煤仓间：跨度：9m 锅炉房：跨度:21.0m2、输煤系统：（钢筋砼结构） 碎煤机室：13×12×16（高） 1＃皮带栈桥：2.7×67m（含地下煤斗） 2＃皮带栈桥：2.72×75m3、配电系统：（砖混结构） 高压配电间：7.2×54×5.2（高） 主控制室：16×14×5.0（高）4、循环供水系统： 集中水泵房：24×7.5×5（半地下结构） 冷却塔：600m22 座 出口直径： 17m 出口高度：42.0m 基础直径： 42.4m5、水处理系统： 化学水处理车间：32×12×6（高） 循环水加药间：18×6×4.5（高）6、燃烧系统： 烟囱：高 80m（钢筋砼结构） 烟道：砖烟道：长 38m 引风机基础：C20 砼7、其它： 生产办公室、检修车间：2 层砖混结构楼房建筑面积 500m2。 道路：5000m2 传达室：8×6×3.2（高）砖混结构 阀门井 3×4×2.8 钢筋砼结构 4 座 厂区内电缆沟、管沟...
