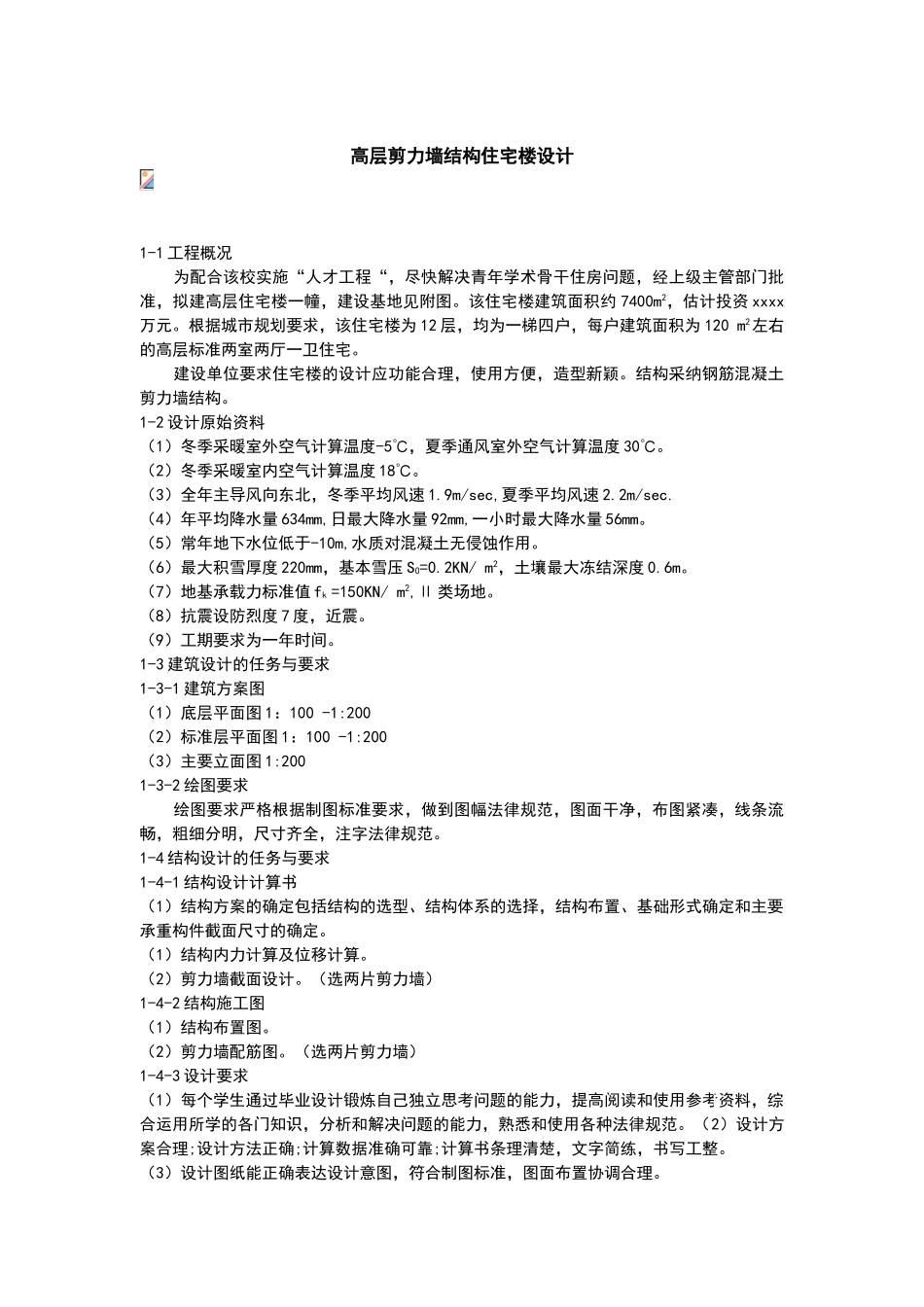

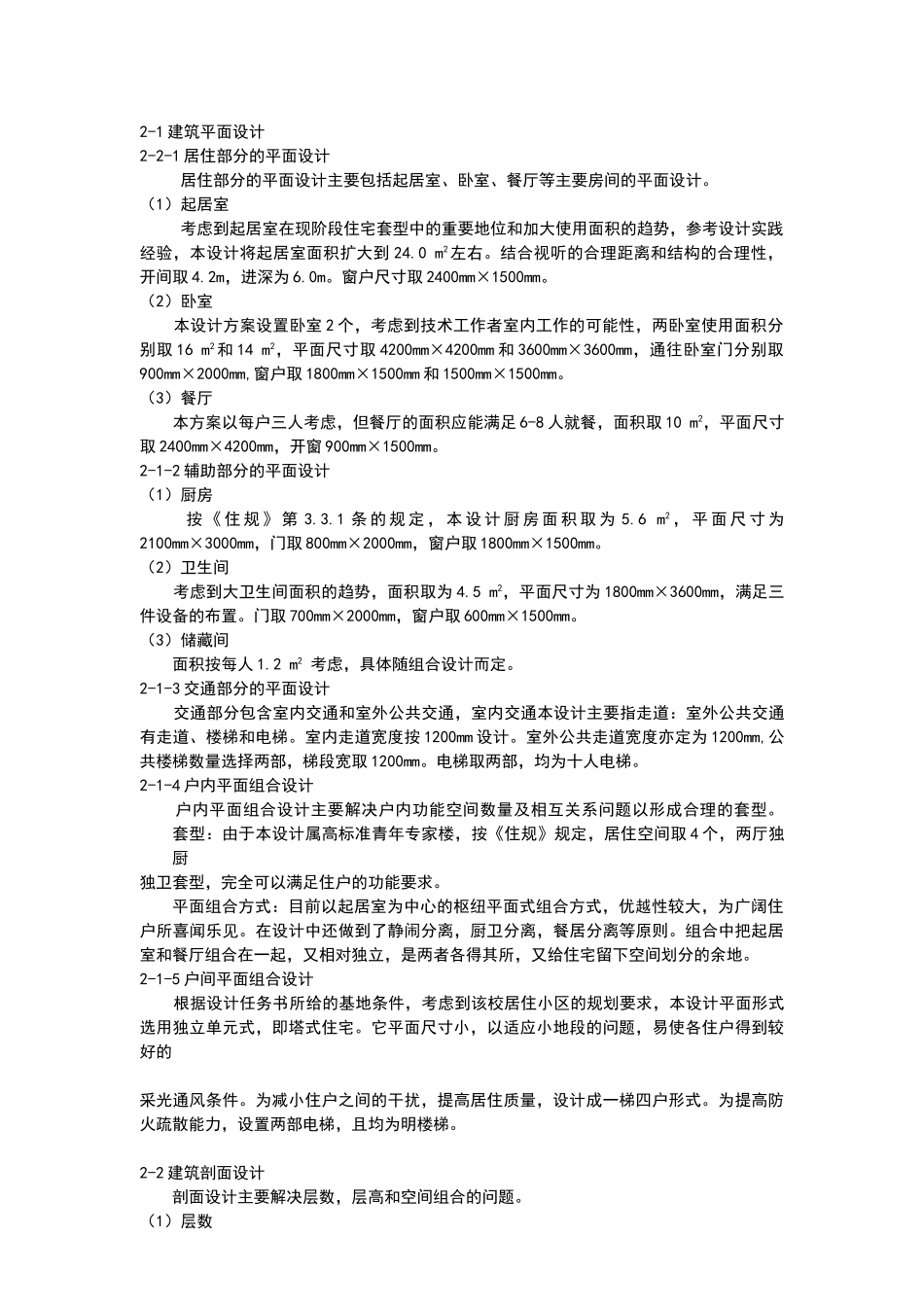

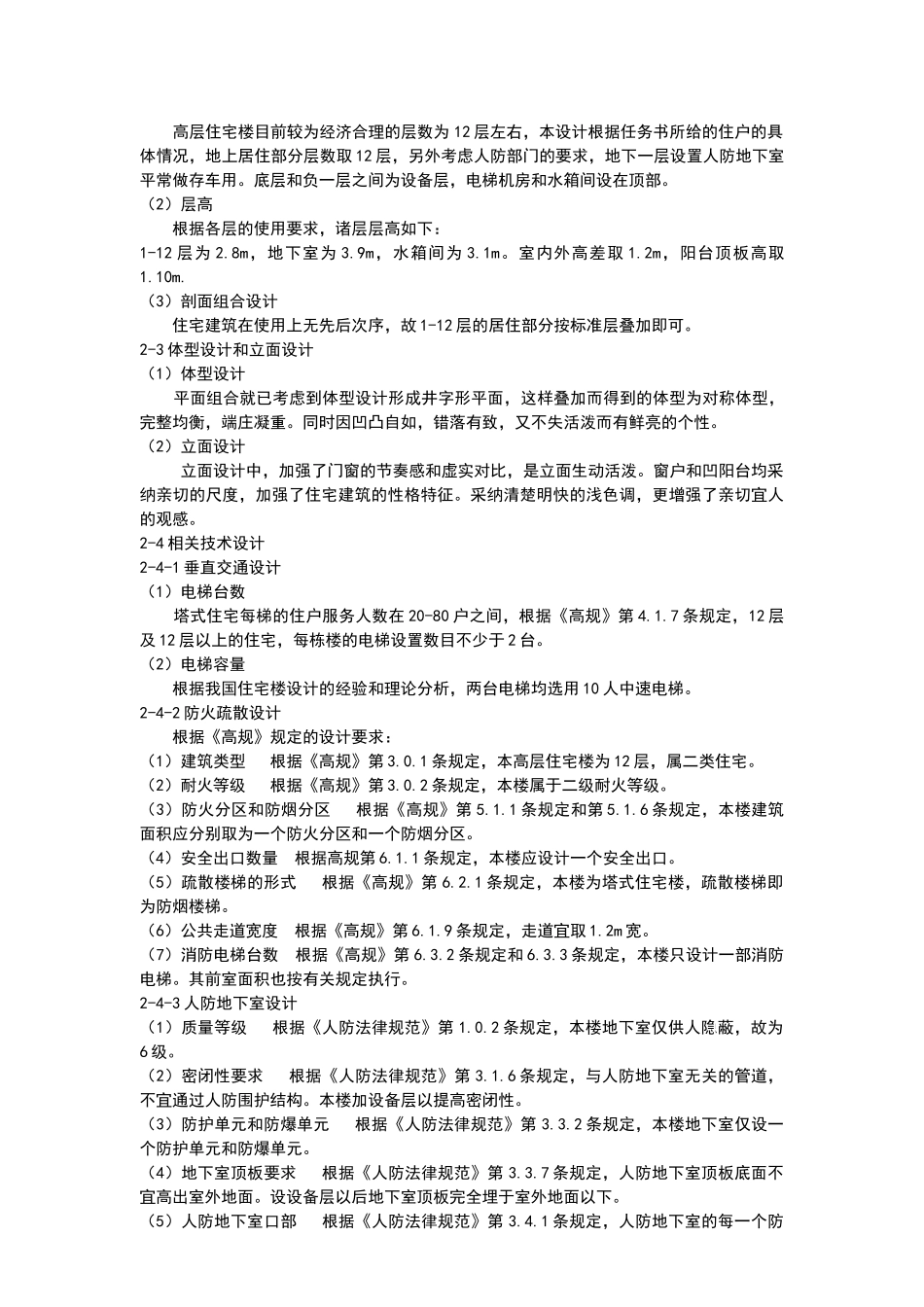

高层剪力墙结构住宅楼设计1-1 工程概况 为配合该校实施“人才工程“，尽快解决青年学术骨干住房问题，经上级主管部门批准，拟建高层住宅楼一幢，建设基地见附图。该住宅楼建筑面积约 7400m2，估计投资 xxxx万元。根据城市规划要求，该住宅楼为 12 层，均为一梯四户，每户建筑面积为 120 m2左右的高层标准两室两厅一卫住宅。 建设单位要求住宅楼的设计应功能合理，使用方便，造型新颖。结构采纳钢筋混凝土剪力墙结构。1-2 设计原始资料（1）冬季采暖室外空气计算温度-5℃，夏季通风室外空气计算温度 30℃。（2）冬季采暖室内空气计算温度 18℃。（3）全年主导风向东北，冬季平均风速 1.9m/sec,夏季平均风速 2.2m/sec.（4）年平均降水量 634mm,日最大降水量 92mm,一小时最大降水量 56mm。（5）常年地下水位低于-10m,水质对混凝土无侵蚀作用。（6）最大积雪厚度 220mm，基本雪压 S0=0.2KN/ m2，土壤最大冻结深度 0.6m。（7）地基承载力标准值 fk =150KN/ m2,Ⅱ 类场地。（8）抗震设防烈度 7 度，近震。（9）工期要求为一年时间。 1-3 建筑设计的任务与要求1-3-1 建筑方案图（1）底层平面图 1：100 -1:200（2）标准层平面图 1：100 -1:200（3）主要立面图 1:2001-3-2 绘图要求 绘图要求严格根据制图标准要求，做到图幅法律规范，图面干净，布图紧凑，线条流畅，粗细分明，尺寸齐全，注字法律规范。1-4 结构设计的任务与要求1-4-1 结构设计计算书（1）结构方案的确定包括结构的选型、结构体系的选择，结构布置、基础形式确定和主要承重构件截面尺寸的确定。（1）结构内力计算及位移计算。（2）剪力墙截面设计。（选两片剪力墙）1-4-2 结构施工图（1）结构布置图。（2）剪力墙配筋图。（选两片剪力墙）1-4-3 设计要求（1）每个学生通过毕业设计锻炼自己独立思考问题的能力，提高阅读和使用参考资料，综合运用所学的各门知识，分析和解决问题的能力，熟悉和使用各种法律规范。（2）设计方案合理;设计方法正确;计算数据准确可靠;计算书条理清楚，文字简练，书写工整。（3）设计图纸能正确表达设计意图，符合制图标准，图面布置协调合理。2-1 建筑平面设计2-2-1 居住部分的平面设计 居住部分的平面设计主要包括起居室、卧室、餐厅等主要房间的平面设计。（1）起居室 考虑到起居室在现阶段住宅套型中的重要地位和加大使用面积的趋势，参考设计实践经验，本设计将起居室面积扩大到 24.0 m2左右。结合视听的合...
