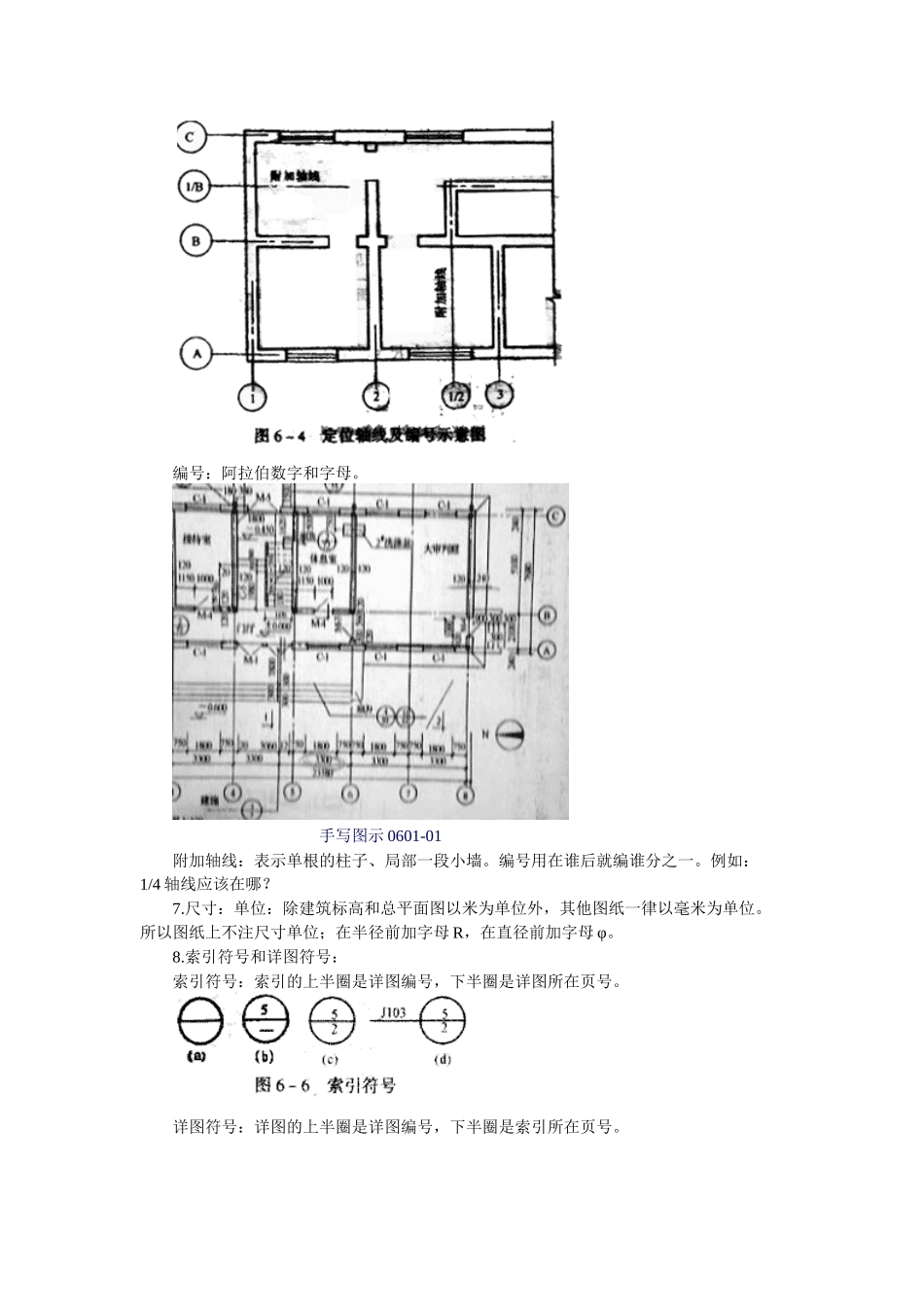

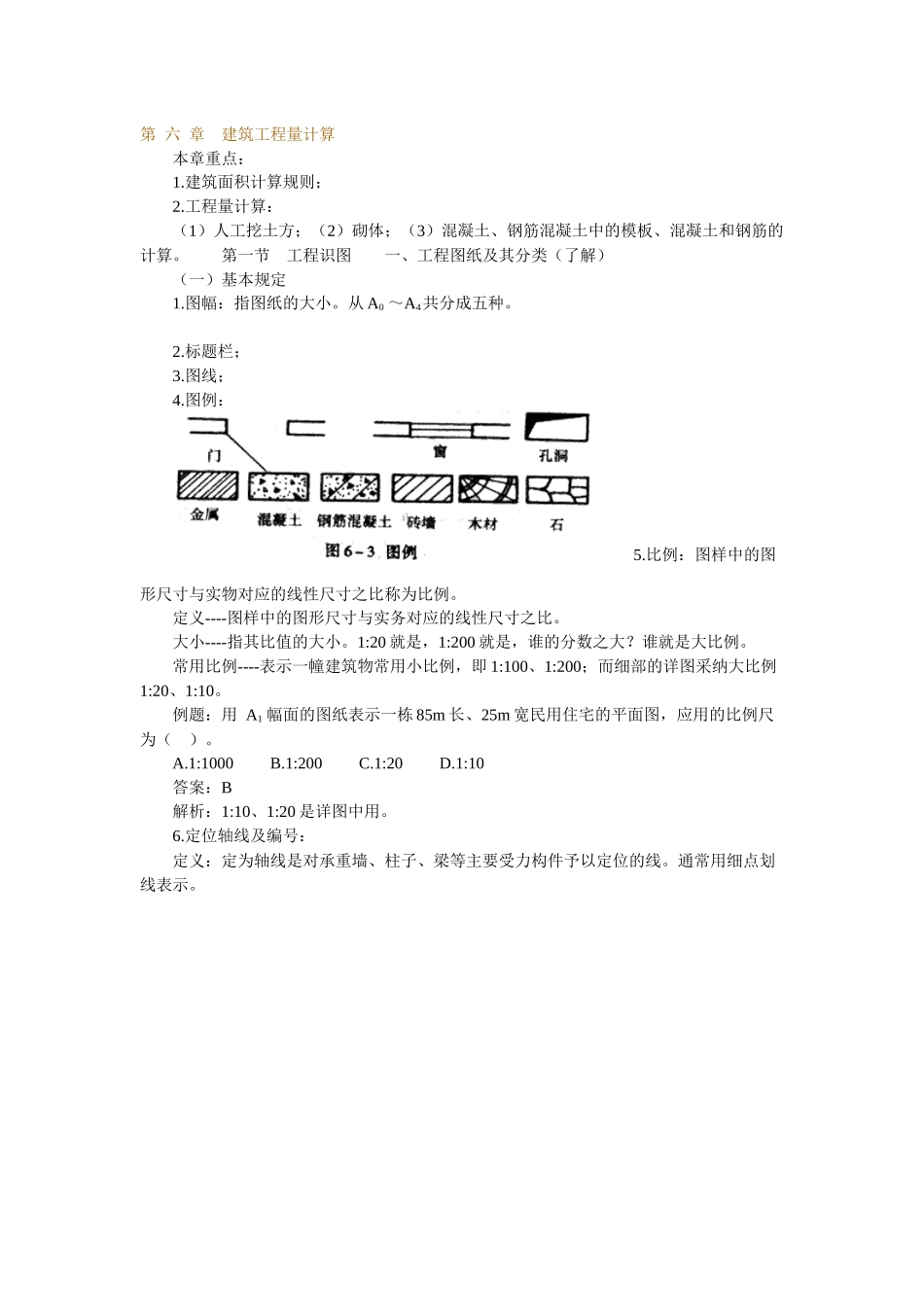

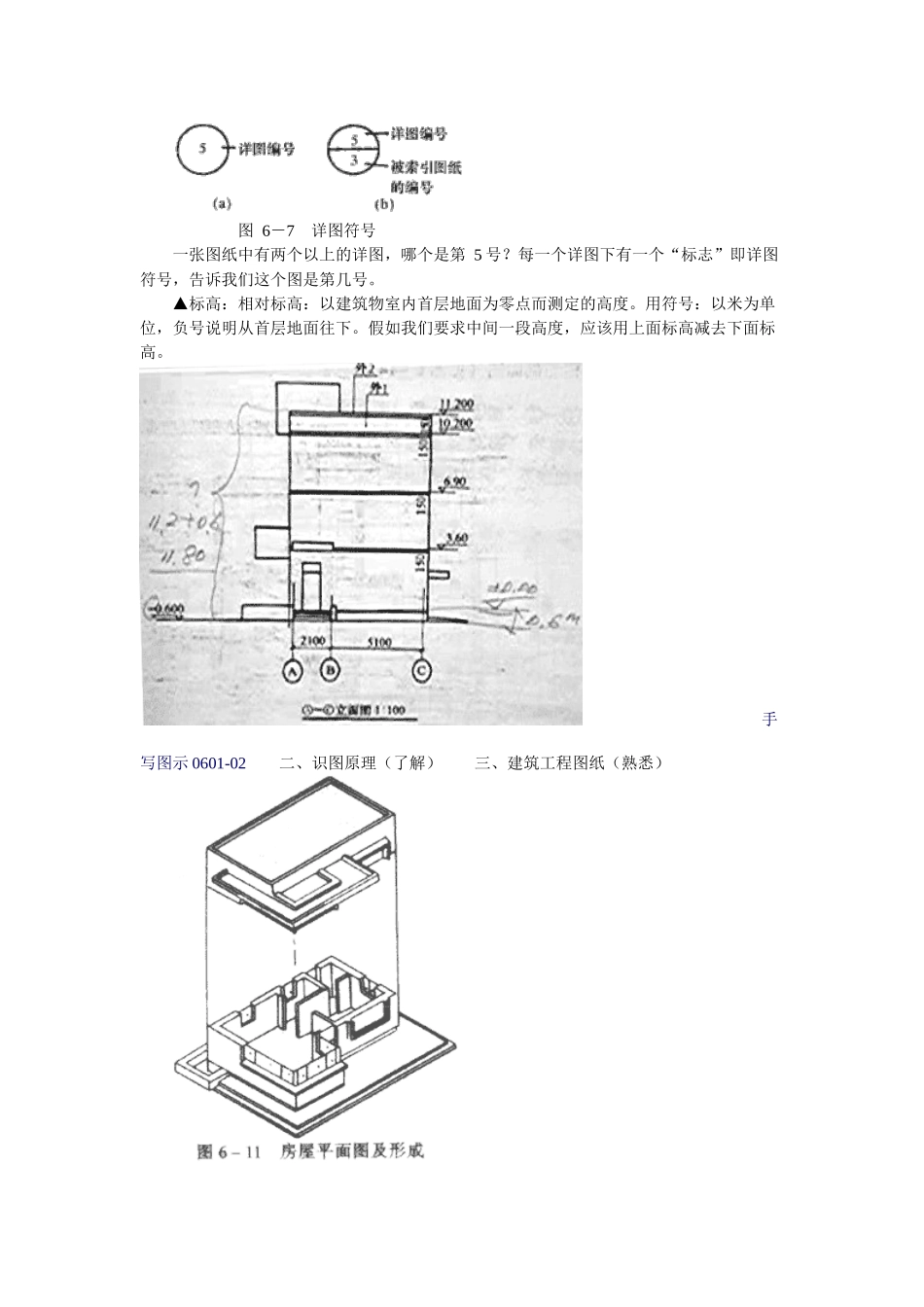

第 六 章 建筑工程量计算 本章重点： 1.建筑面积计算规则； 2.工程量计算： （1）人工挖土方；（2）砌体；（3）混凝土、钢筋混凝土中的模板、混凝土和钢筋的计算。 第一节 工程识图 一、工程图纸及其分类（了解） （一）基本规定 1.图幅：指图纸的大小。从 A0 ～A4共分成五种。 2.标题栏； 3.图线； 4.图例： 5.比例：图样中的图形尺寸与实物对应的线性尺寸之比称为比例。 定义----图样中的图形尺寸与实务对应的线性尺寸之比。 大小----指其比值的大小。1:20 就是，1:200 就是，谁的分数之大？谁就是大比例。 常用比例----表示一幢建筑物常用小比例，即 1:100、1:200；而细部的详图采纳大比例1:20、1:10。 例题：用 A1 幅面的图纸表示一栋 85m 长、25m 宽民用住宅的平面图，应用的比例尺为（ ）。 A.1:1000 B.1:200 C.1:20 D.1:10 答案：B 解析：1:10、1:20 是详图中用。 6.定位轴线及编号： 定义：定为轴线是对承重墙、柱子、梁等主要受力构件予以定位的线。通常用细点划线表示。 编号：阿拉伯数字和字母。 手写图示 0601-01 附加轴线：表示单根的柱子、局部一段小墙。编号用在谁后就编谁分之一。例如： 1/4 轴线应该在哪？ 7.尺寸：单位：除建筑标高和总平面图以米为单位外，其他图纸一律以毫米为单位。所以图纸上不注尺寸单位；在半径前加字母 R，在直径前加字母 φ。 8.索引符号和详图符号： 索引符号：索引的上半圈是详图编号，下半圈是详图所在页号。 详图符号：详图的上半圈是详图编号，下半圈是索引所在页号。 图 6－7 详图符号 一张图纸中有两个以上的详图，哪个是第 5 号？每一个详图下有一个“标志”即详图符号，告诉我们这个图是第几号。 ▲标高：相对标高：以建筑物室内首层地面为零点而测定的高度。用符号：以米为单位，负号说明从首层地面往下。假如我们要求中间一段高度，应该用上面标高减去下面标高。 手写图示 0601-02 二、识图原理（了解） 三、建筑工程图纸（熟悉） （一）建筑平面图 房屋建筑平面图： 1.形成：假想用一个水平剖切平面，在窗台上方把房屋剖开，移去上部，对下投影。 2.内容 手写图示 0601-03 手写图示 0601-04 （二）建筑立面图 1.形成：各个不同立面的正投影。 4.命名：三种： （1）按平面轴线命名； （2）按朝向命名； （3）按正背左右命名。 （三）建筑剖面图 1.形成：将建筑物用一个垂直地面的平面竖向剖开，移去一半，...
