13m空心板简支梁设计说明书

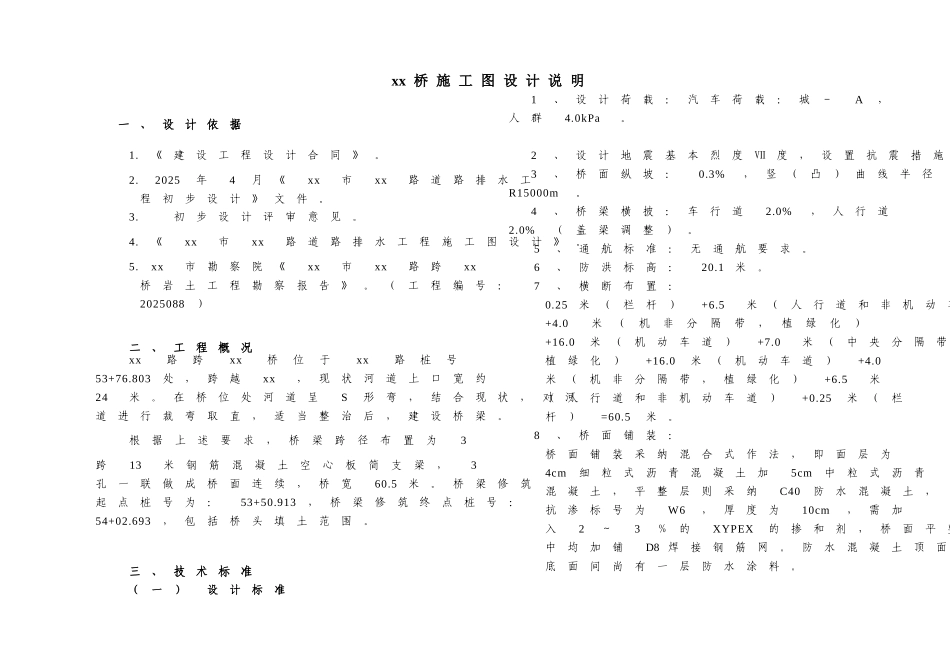

xx 桥 施 工 图 设 计 说 明一、设计依据1.《建设工程设计合同》。2. 2025年4月《xx市xx路道路排水工程初步设计》文件。3. 初步设计评审意见。4.《xx市xx路道路排水工程施工图设计》。5.xx市勘察院《xx市xx路跨xx桥岩土工程勘察报告》。（工程编号：2025088）二、工程概况xx路跨xx桥位于xx路桩号53+76.803处，跨越xx，现状河道上口宽约24米。在桥位处河道呈S形弯，结合现状，对河道进行裁弯取直，适当整治后，建设桥梁。根据上述要求，桥梁跨径布置为3跨13米钢筋混凝土空心板简支梁，3孔一联做成桥面连续，桥宽60.5米。桥梁修筑起点桩号为：53+50.913，桥梁修筑终点桩号：54+02.693，包括桥头填土范围。三、技术标准（一）设计标准1、设计荷载：汽车荷载：城－A，人群4.0kPa。2、设计地震基本烈度Ⅶ度，设置抗震措施。3、桥面纵坡：0.3%，竖（凸）曲线半径R15000m。4、桥梁横披：车行道2.0%，人行道2.0%（盖梁调整）。5、通航标准：无通航要求。6、防洪标高：20.1米。7、横断布置：0.25米（栏杆）+6.5米（人行道和非机动车道）+4.0米（机非分隔带，植绿化）+16.0米（机动车道）+7.0米（中央分隔带植绿化）+16.0米（机动车道）+4.0米（机非分隔带，植绿化）+6.5米（人行道和非机动车道）+0.25米（栏杆）=60.5米。8、桥面铺装：桥面铺装采纳混合式作法，即面层为4cm细粒式沥青混凝土加5cm中粒式沥青混凝土，平整层则采纳C40防水混凝土，抗渗标号为W6，厚度为10cm，需加入2～3％的XYPEX的掺和剂，桥面平整层中均加铺D8 焊接钢筋网。防水混凝土顶面和沥青混凝土底面间尚有一层防水涂料。 （二）采纳法律规范1、《城市桥梁设计准则》(CJJ11-93)2、《城市桥梁设计荷载标准》(CJJ77-98)3、《公路桥涵设计通用法律规范》（JTG D60－2025）。4、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62－2025）。5、《公路桥涵地基与基础设计法律规范》（JTJ 024－85）。6、《公路圬工桥涵设计规划》(JTG D61--2025)7、《公路工程抗震设计法律规范》（JTJ004-89）。8、《公路桥涵施工技术法律规范》（JTJ041-2000）。9、《公路沥青路面设计法律规范》（JTJ014-97）。10、《工程建设标准强制性条文》(城市建设部分2025版)四、工程地质拟建场地位于xx市xx两侧，场地位置由建设单位提供。勘探孔地面标高4.98～12.47m，高差达7.49m。高程引测点来自xx路地形图中高程点（现地形图图幅以外），引测点绝对高程为11.87米（详见勘探点平面布置图...
