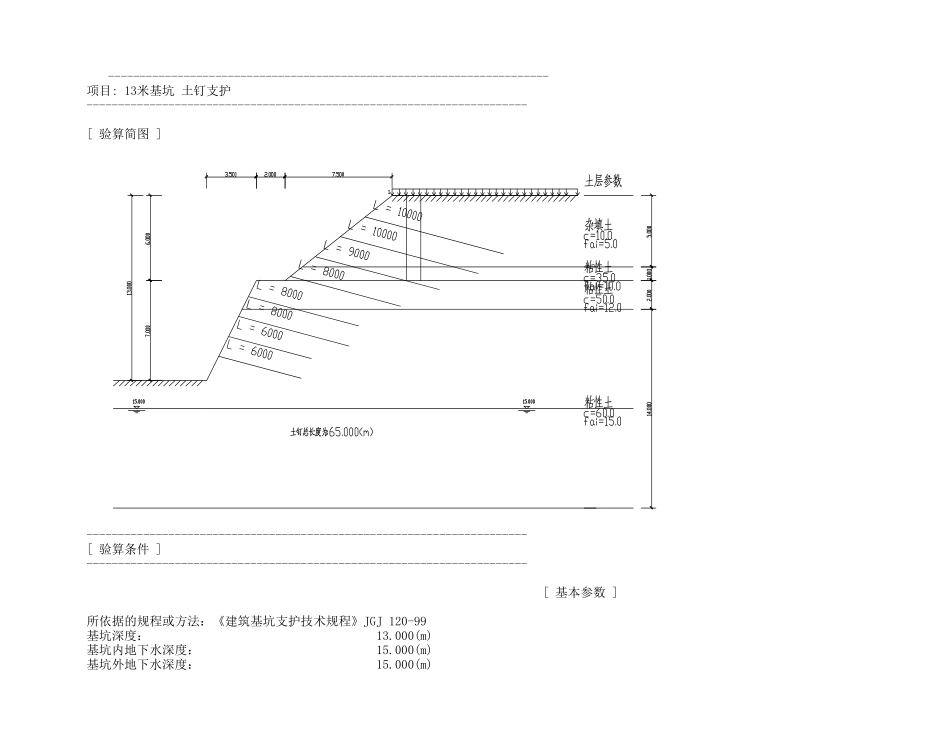

13米基坑土钉支护计算书

----------------------------------------------------------------------项目: 13米基坑 土钉支护----------------------------------------------------------------------[ 验算简图 ]----------------------------------------------------------------------[ 验算条件 ]----------------------------------------------------------------------[ 基本参数 ]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度： 13.000(m)基坑内地下水深度： 15.000(m)基坑外地下水深度： 15.000(m)基坑侧壁重要性系数： 1.100土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数 ]坡线段数 3序号 水平投影(m) 竖向投影(m) 倾角(°) 1 3.501 7.000 63.4 2 2.000 0.000 0.0 3 7.500 6.000 38.7[ 土层参数 ]土层层数 4序号 土类型 土层厚 容重 饱和容重 粘聚力 内摩擦角 钉土摩阻力 锚杆土摩阻力 水土 (m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa) 1 杂填土 5.000 18.5 20.0 10.0 5.0 18.0 18.0 合算 2 粘性土 1.000 19.1 18.0 35.0 10.0 40.0 40.0 合算 3 粘性土 2.000 19.5 16.0 50.0 12.0 60.0 60.0 合算 4 粘性土 14.000 19.5 19.5 60.0 15.0 70.0 70.0 合算[ 超载参数 ]超载数 1序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长度(m) 1 满布均布 10.000[ 土钉参数 ]土钉道数 8序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋 1 1.400 1.500 15.0 130 10.000 1D20 2 1.400 1.400 15.0 130 10.000 1D20 3 1.400 1.400 15.0 130 9.000 1D20 4 1.400 1.400 15.0 130 8.000 1D18 5 1.400 1.400 15.0 130 8.000 1D18 6 1.400 1.400 15.0 130 8.000 1D18 7 1.400 1.400 15.0 130 6.000 1D18 8 1.400 1.400 15.0 130 6.000 1D18[ 花管参数 ]基坑内侧花管排数 0基坑内侧花管排数 2序号 横向间距(m) 纵向间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 发挥系数 抗拉力(kN) 1 0.999 1.000 90.0 100 6.000 1.000 100.0 2 1.000 1.000 90.0 100 6.000 1.000 100.0[ 锚杆参数 ]锚杆道数 0[ 坑内土不加固 ][ 内部稳定验算条件 ]考虑地下水作...
