14-第十四章-现场的测量方案

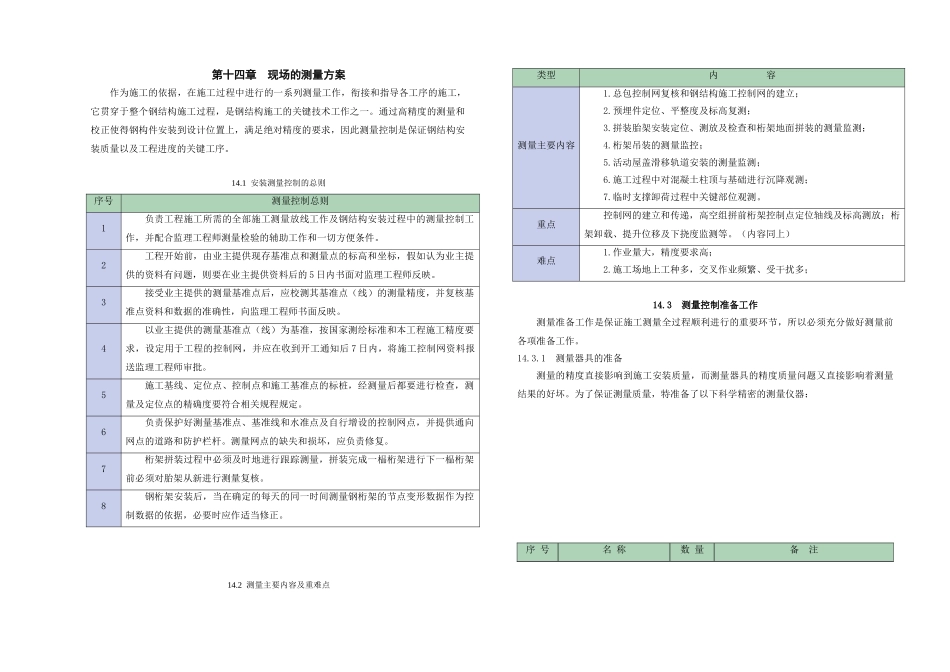

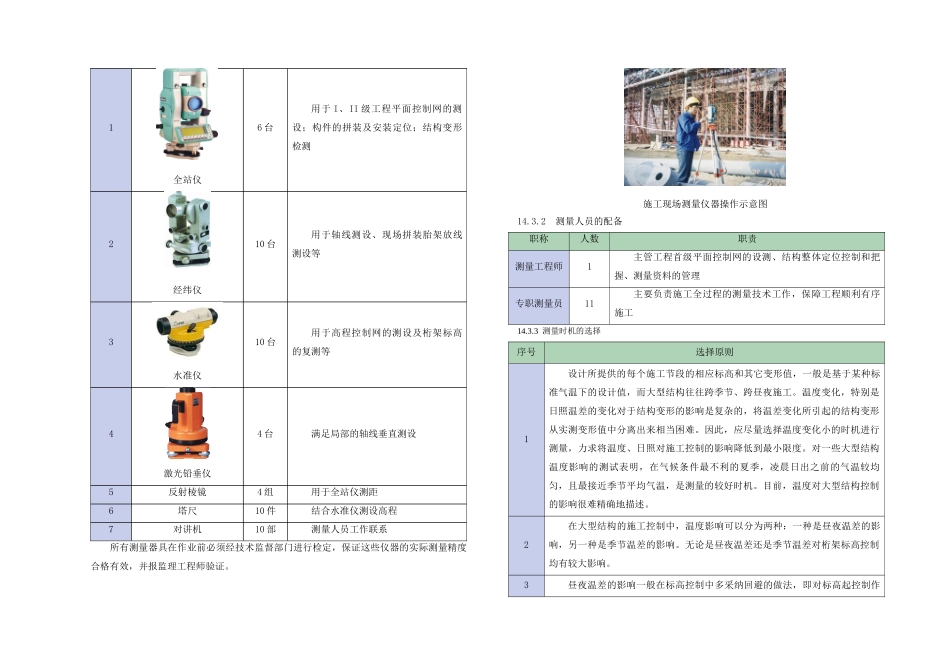

第十四章 现场的测量方案作为施工的依据，在施工过程中进行的一系列测量工作，衔接和指导各工序的施工，它贯穿于整个钢结构施工过程，是钢结构施工的关键技术工作之一。通过高精度的测量和校正使得钢构件安装到设计位置上，满足绝对精度的要求，因此测量控制是保证钢结构安装质量以及工程进度的关键工序。 14.1 安装测量控制的总则序号测量控制总则1负责工程施工所需的全部施工测量放线工作及钢结构安装过程中的测量控制工作，并配合监理工程师测量检验的辅助工作和一切方便条件。2工程开始前，由业主提供现存基准点和测量点的标高和坐标，假如认为业主提供的资料有问题，则要在业主提供资料后的 5 日内书面对监理工程师反映。3接受业主提供的测量基准点后，应校测其基准点（线）的测量精度，并复核基准点资料和数据的准确性，向监理工程师书面反映。4以业主提供的测量基准点（线）为基准，按国家测绘标准和本工程施工精度要求，设定用于工程的控制网，并应在收到开工通知后 7 日内，将施工控制网资料报送监理工程师审批。5施工基线、定位点、控制点和施工基准点的标桩，经测量后都要进行检查，测量及定位点的精确度要符合相关规程规定。6负责保护好测量基准点、基准线和水准点及自行增设的控制网点，并提供通向网点的道路和防护栏杆。测量网点的缺失和损坏，应负责修复。7桁架拼装过程中必须及时地进行跟踪测量，拼装完成一榀桁架进行下一榀桁架前必须对胎架从新进行测量复核。8钢桁架安装后，当在确定的每天的同一时间测量钢桁架的节点变形数据作为控制数据的依据，必要时应作适当修正。14.2 测量主要内容及重难点类型内 容测量主要内容1.总包控制网复核和钢结构施工控制网的建立；2.预埋件定位、平整度及标高复测； 3.拼装胎架安装定位、测放及检查和桁架地面拼装的测量监测；4.桁架吊装的测量监控；5.活动屋盖滑移轨道安装的测量监测；6.施工过程中对混凝土柱顶与基础进行沉降观测；7.临时支撑卸荷过程中关键部位观测。重点控制网的建立和传递，高空组拼前桁架控制点定位轴线及标高测放；桁架卸载、提升位移及下挠度监测等。（内容同上）难点1.作业量大，精度要求高；2.施工场地上工种多，交叉作业频繁、受干扰多；14.3 测量控制准备工作测量准备工作是保证施工测量全过程顺利进行的重要环节，所以必须充分做好测量前各项准备工作。14.3.1 测量器具的准备测量的精度直接影响到施工安装质量，而测量器具的精度质量问题又直接影响着...
