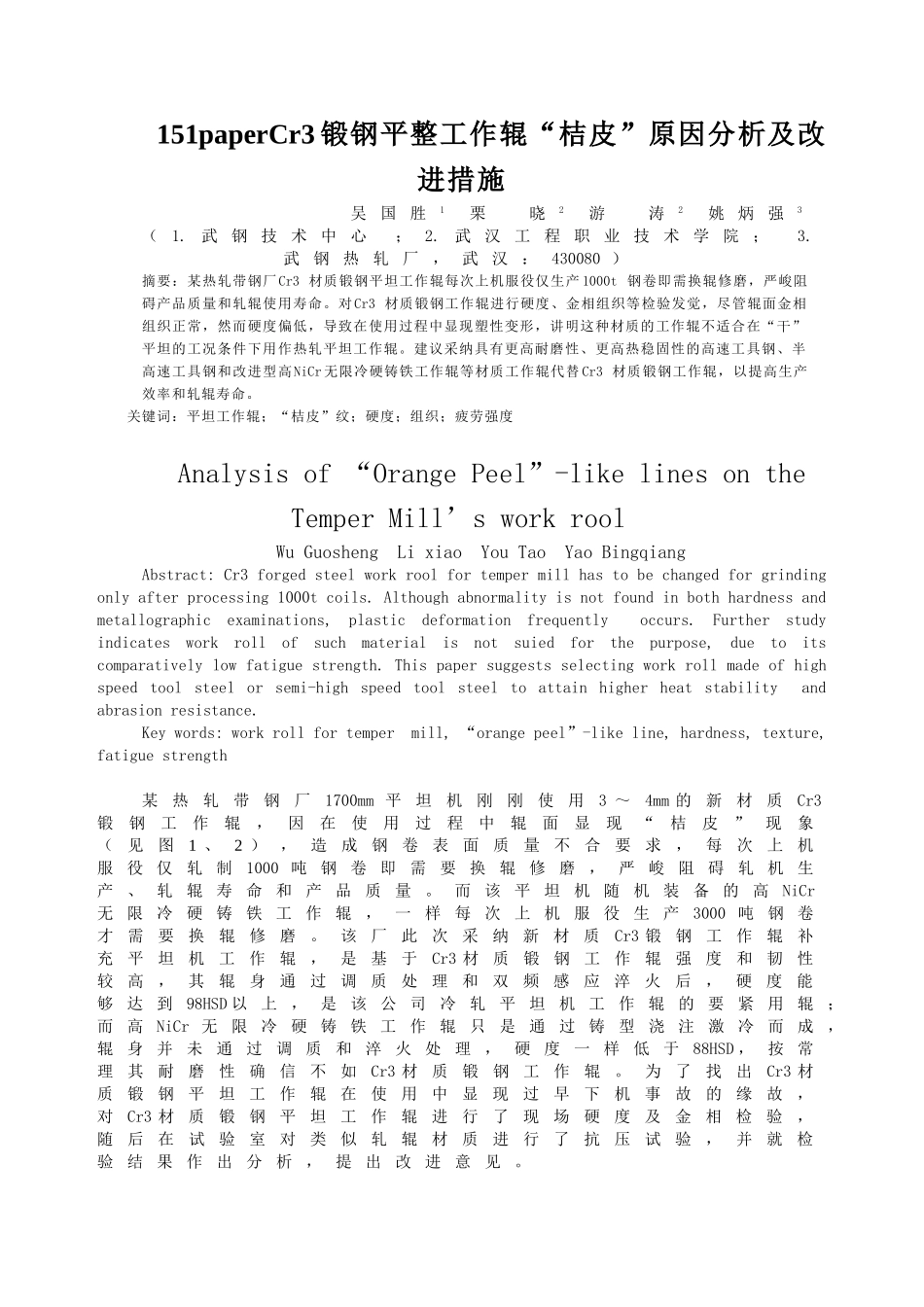

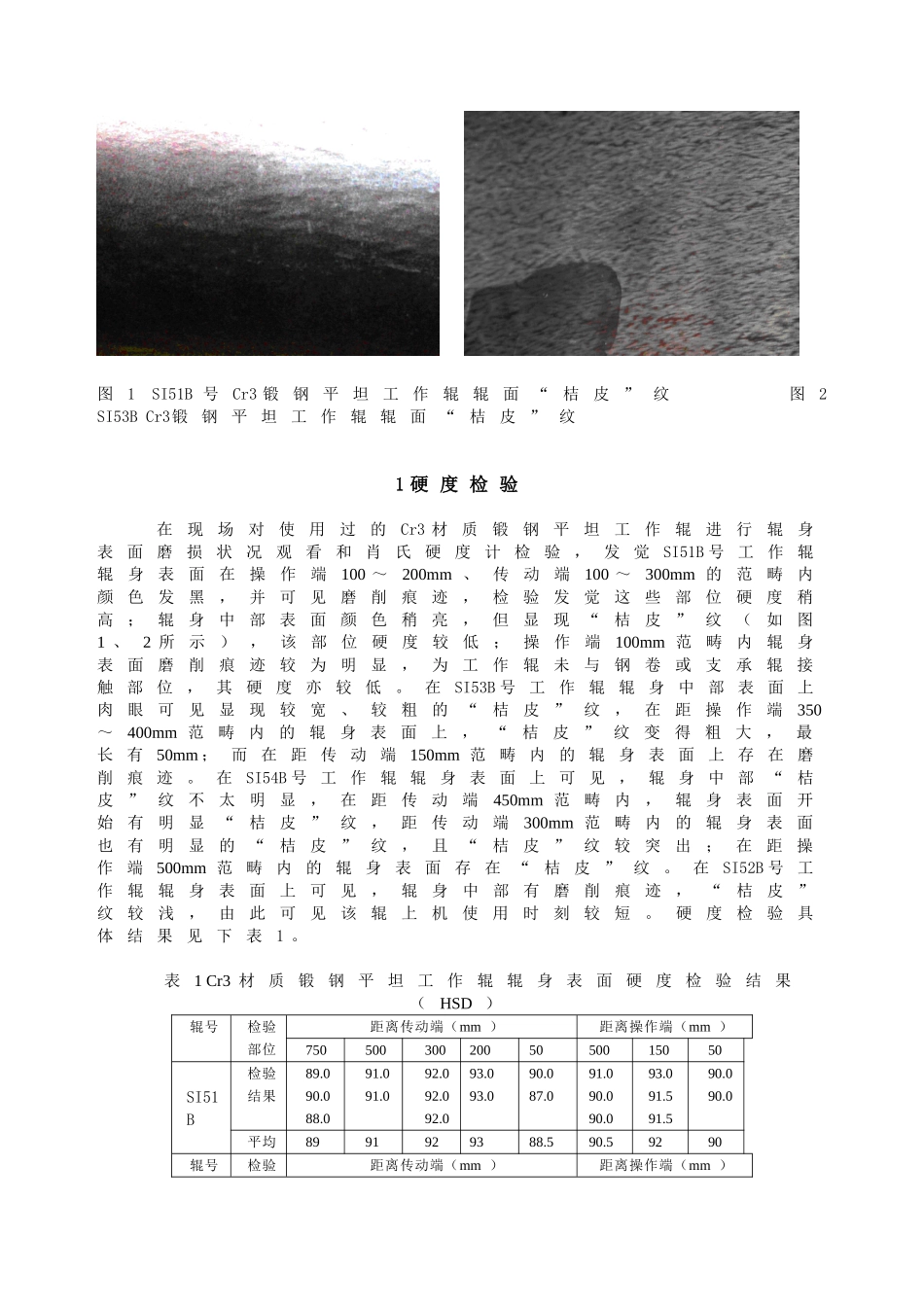

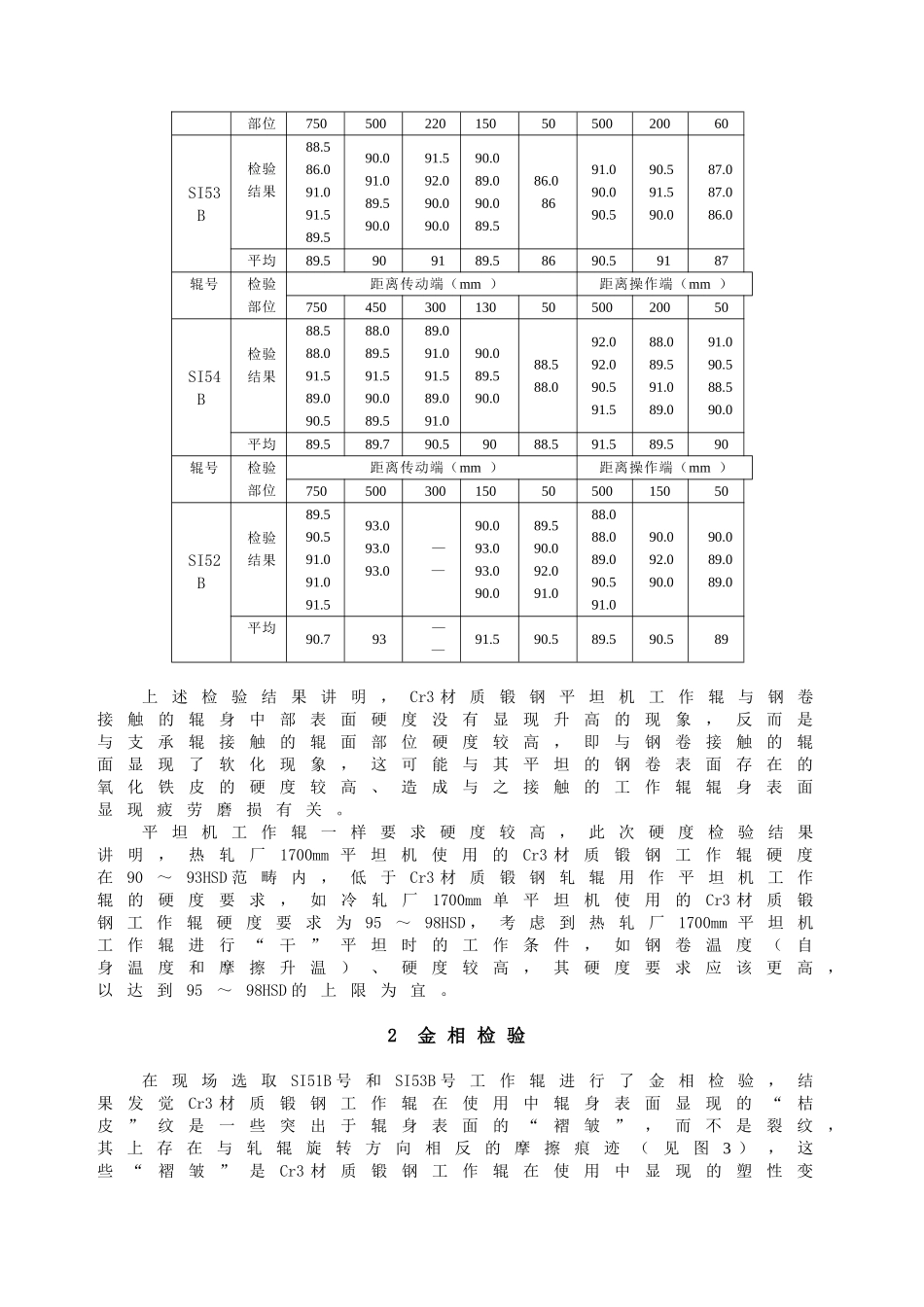

151paperCr3 锻钢平整工作辊“桔皮”原因分析及改进措施吴国胜1 栗 晓2 游 涛2 姚炳强3 （1. 武钢技术中心 ；2.武汉工程职业技术学院； 3.武钢热轧厂，武汉：430080 ）摘要：某热轧带钢厂Cr3 材质锻钢平坦工作辊每次上机服役仅生产 1000t 钢卷即需换辊修磨，严峻阻碍产品质量和轧辊使用寿命。对 Cr3 材质锻钢工作辊进行硬度、金相组织等检验发觉，尽管辊面金相组织正常，然而硬度偏低，导致在使用过程中显现塑性变形，讲明这种材质的工作辊不适合在“干” 平坦的工况条件下用作热轧平坦工作辊。建议采纳具有更高耐磨性、更高热稳固性的高速工具钢、半高速工具钢和改进型高NiCr 无限冷硬铸铁工作辊等材质工作辊代替 Cr3 材质锻钢工作辊，以提高生产效率和轧辊寿命。关键词：平坦工作辊；“桔皮”纹；硬度；组织；疲劳强度Analysis of “Orange Peel”-like lines on the Temper Mill’s work roolWu Guosheng Li xiao You Tao Yao BingqiangAbstract: Cr3 forged steel work rool for temper mill has to be changed for grinding only after processing 1000t coils. Although abnormality is not found in both hardness and metallographic examinations, plastic deformation frequently occurs. Further study indicates work roll of such material is not suied for the purpose, due to its comparatively low fatigue strength. This paper suggests selecting work roll made of high speed tool steel or semi-high speed tool steel to attain higher heat stability and abrasion resistance.Key words: work roll for temper mill, “orange peel”-like line, hardness, texture, fatigue strength某热轧带钢厂1700mm 平坦机刚刚使用3 ～4mm 的新材质Cr3锻钢工作辊，因在使用过程中辊面显现“桔皮”现象（见图1 、2 ），造成钢卷表面质量不合要求，每次上机服役仅轧制1000 吨钢卷即需要换辊修磨，严峻阻碍轧机生产、轧辊寿命和产品质量。而该平坦机随机装备的高NiCr无限冷硬铸铁工作辊，一样每次上机服役生产3000 吨钢卷才需要换辊修磨。该厂此次采纳新材质Cr3 锻钢工作辊补充平坦机工作辊，是基于Cr3 材质锻钢工作辊强度和韧性较高，其辊身通过调质处理和双频感应淬火后，硬度能够达...
