18m梯形钢屋架课程设计计算书

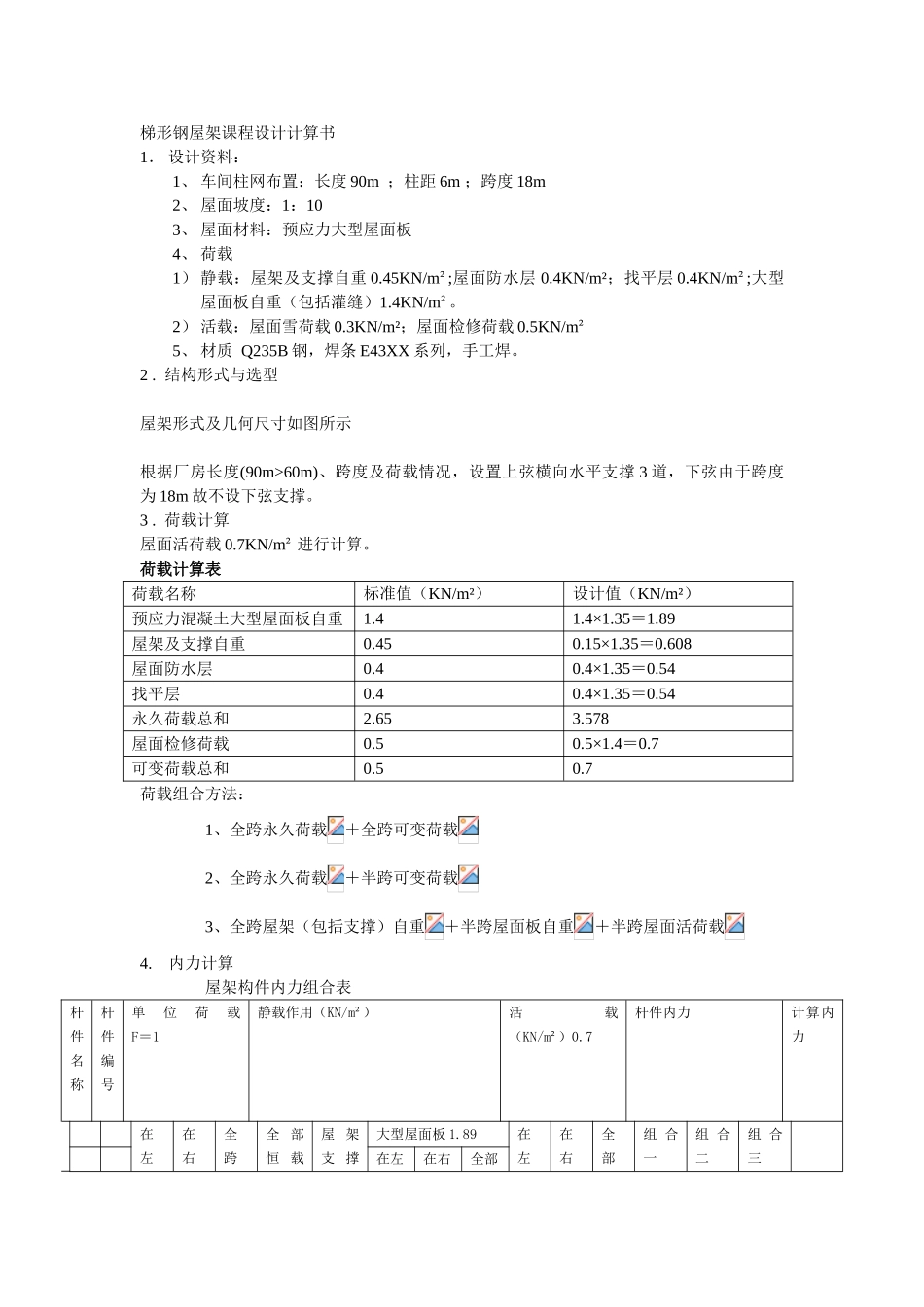

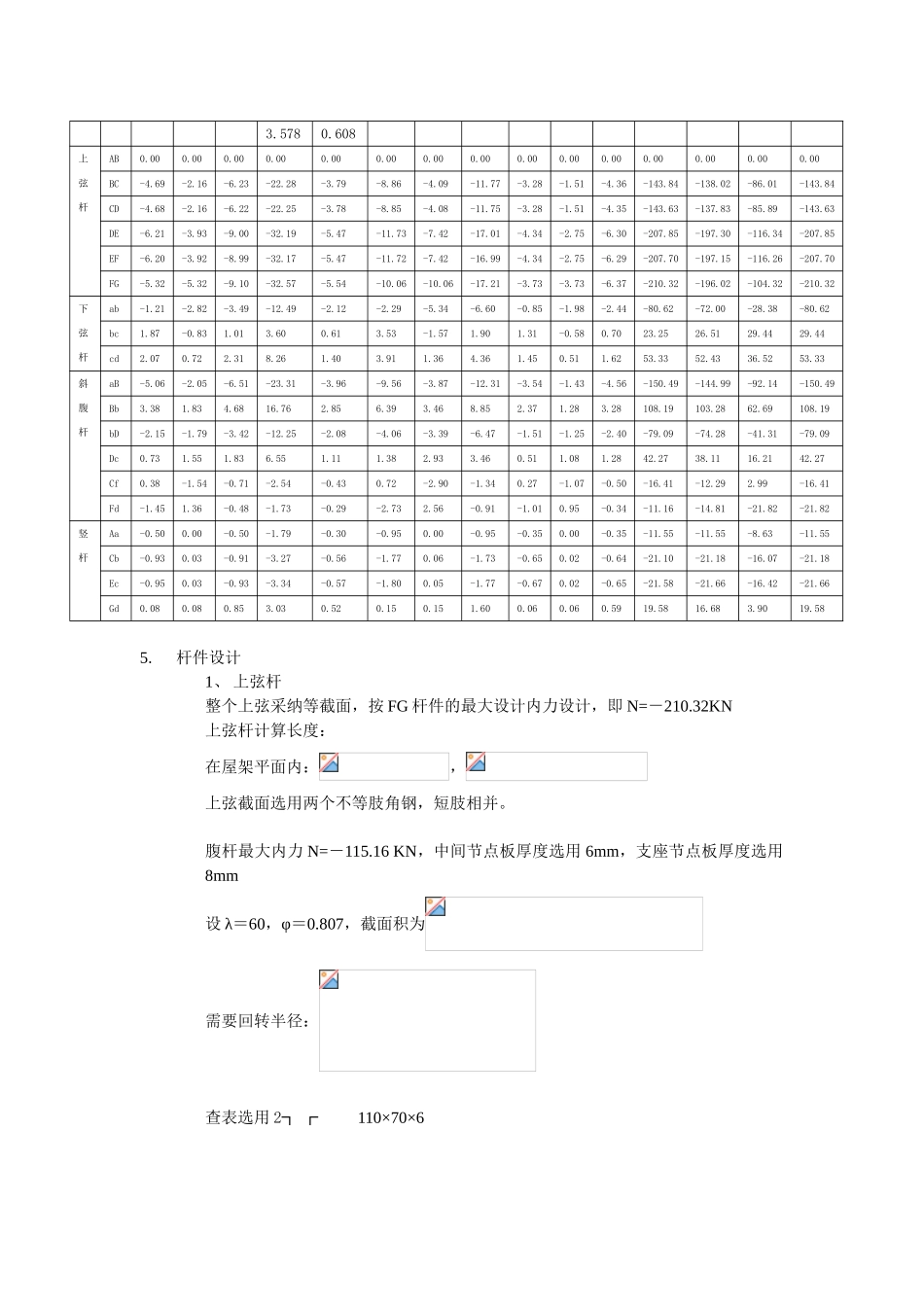

梯形钢屋架课程设计梯形钢屋架课程设计计算书1． 设计资料：1、 车间柱网布置：长度 90m ；柱距 6m ；跨度 18m2、 屋面坡度：1：103、 屋面材料：预应力大型屋面板4、 荷载1） 静载：屋架及支撑自重 0.45KN/m²;屋面防水层 0.4KN/m²；找平层 0.4KN/m²;大型屋面板自重（包括灌缝）1.4KN/m²。2） 活载：屋面雪荷载 0.3KN/m²；屋面检修荷载 0.5KN/m²5、 材质 Q235B 钢，焊条 E43XX 系列，手工焊。2 . 结构形式与选型屋架形式及几何尺寸如图所示根据厂房长度(90m>60m)、跨度及荷载情况，设置上弦横向水平支撑 3 道，下弦由于跨度为 18m 故不设下弦支撑。3 . 荷载计算屋面活荷载 0.7KN/m² 进行计算。荷载计算表荷载名称标准值（KN/m²）设计值（KN/m²）预应力混凝土大型屋面板自重1.41.4×1.35＝1.89屋架及支撑自重0.450.15×1.35＝0.608屋面防水层0.40.4×1.35＝0.54找平层0.40.4×1.35＝0.54永久荷载总和2.653.578屋面检修荷载0.50.5×1.4＝0.7可变荷载总和0.50.7荷载组合方法：1、全跨永久荷载＋全跨可变荷载2、全跨永久荷载＋半跨可变荷载3、全跨屋架（包括支撑）自重＋半跨屋面板自重＋半跨屋面活荷载4. 内力计算屋架构件内力组合表杆件名称杆件编号单位荷载 F＝1静载作用（KN/m²）活载（KN/m²）0.7杆件内力计算内力在左在右全跨全 部恒 载屋 架支 撑大型屋面板 1.89在左在右全部组 合一组 合二组 合三在左在右全部3.5780.608上弦杆AB0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 BC-4.69 -2.16 -6.23 -22.28 -3.79 -8.86 -4.09 -11.77 -3.28 -1.51 -4.36 -143.84 -138.02 -86.01 -143.84 CD-4.68 -2.16 -6.22 -22.25 -3.78 -8.85 -4.08 -11.75 -3.28 -1.51 -4.35 -143.63 -137.83 -85.89 -143.63 DE-6.21 -3.93 -9.00 -32.19 -5.47 -11.73 -7.42 -17.01 -4.34 -2.75 -6.30 -207.85 -197.30 -116.34 -207.85 EF-6.20 -3.92 -8.99 -32.17 -5.47 -11.72 -7.42 -16.99 -4.34 -2.75 -6.29 -207.70 -197.15 -116.26 -207.70 FG-5.32 -5.32 -9.10 -32.57 -5.54 -10.06 -10.06 -17.21 -3.73 -3.73 -6.37 -210.32 -196.02 -104.32 -210.32 下弦杆ab-1.21 -2.82 -3.49 -12.49 -2.12 -2.29 -5.34 -6.60 -0.85 -1.98 -2.44 -80.62 -72.00 -28.38 -80.62 bc1....
