18m跨度三角形钢结构设计

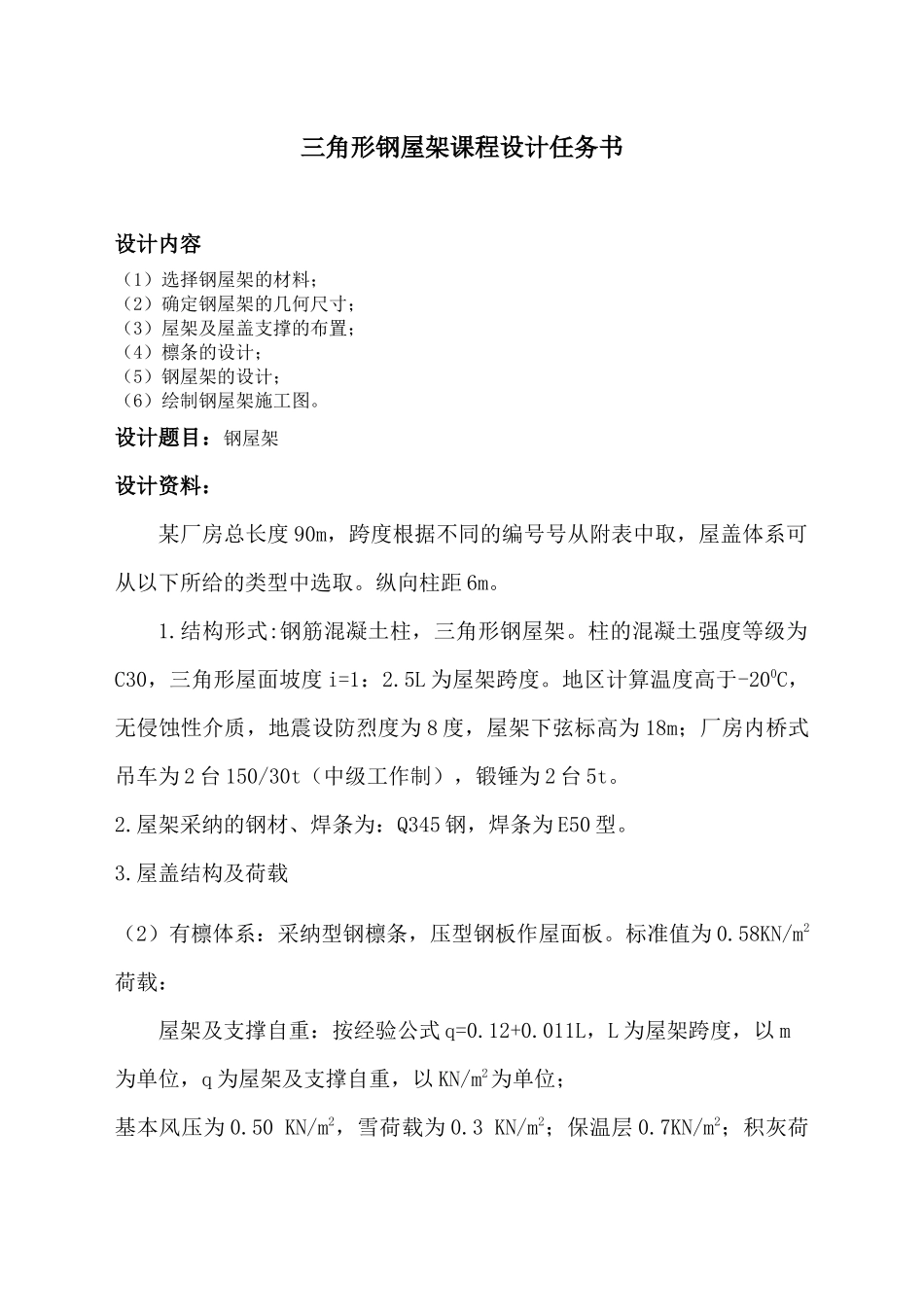

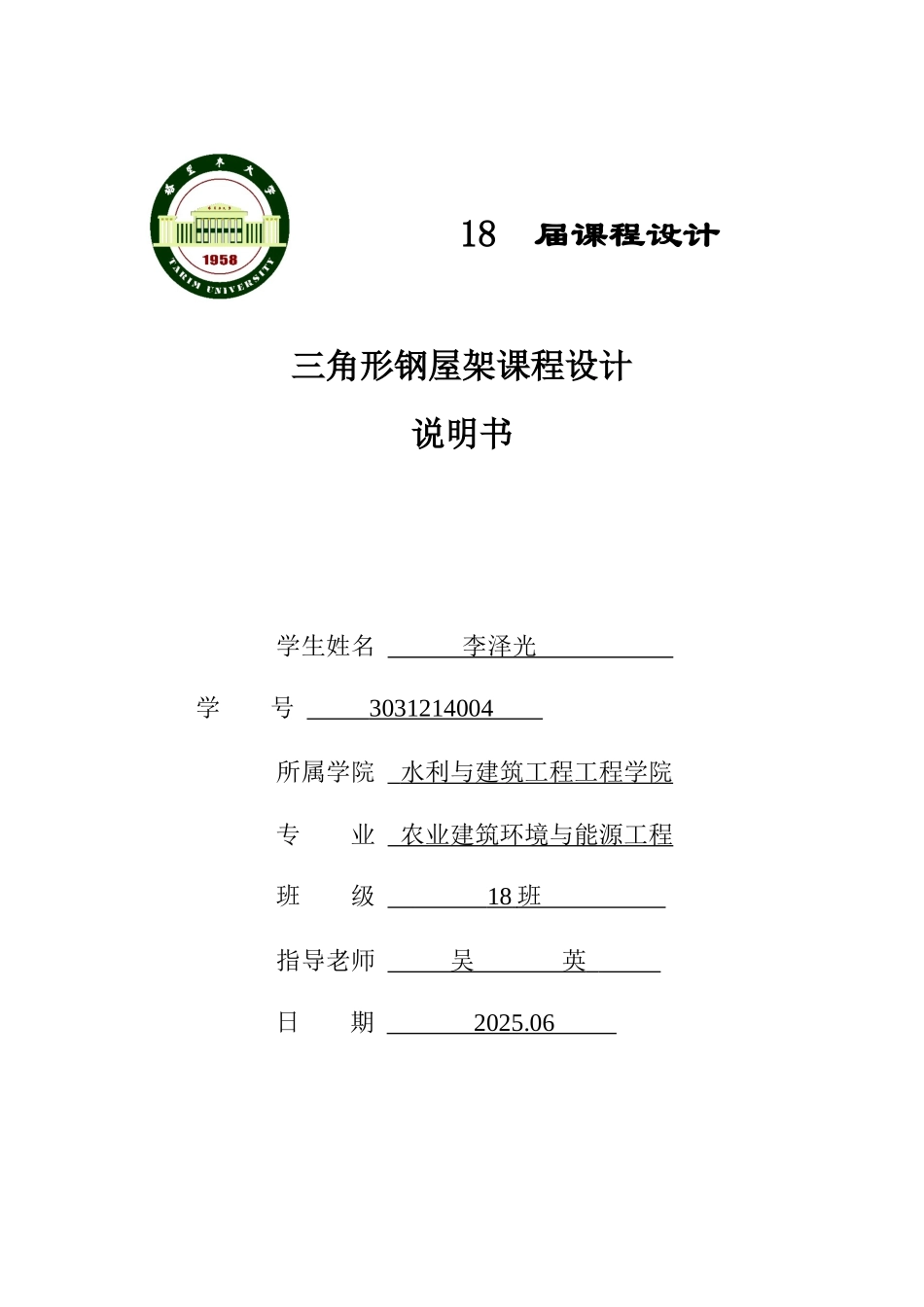

三角形钢屋架课程设计说明书学生姓名 李泽光 学 号 3031214004 所属学院 水利与建筑工程工程学院 专 业 农业建筑环境与能源工程班 级 18 班 指导老师 吴 英 日 期 2025.06 18 届课程设计 塔里木大学教务处制三角形钢屋架课程设计任务书设计内容（1）选择钢屋架的材料；（2）确定钢屋架的几何尺寸；（3）屋架及屋盖支撑的布置；（4）檩条的设计；（5）钢屋架的设计；（6）绘制钢屋架施工图。设计题目：钢屋架设计资料：某厂房总长度 90m，跨度根据不同的编号号从附表中取，屋盖体系可从以下所给的类型中选取。纵向柱距 6m。1.结构形式:钢筋混凝土柱，三角形钢屋架。柱的混凝土强度等级为C30，三角形屋面坡度 i=1：2.5L 为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为 8 度，屋架下弦标高为 18m；厂房内桥式吊车为 2 台 150/30t（中级工作制），锻锤为 2 台 5t。2.屋架采纳的钢材、焊条为：Q345 钢，焊条为 E50 型。3.屋盖结构及荷载（2）有檩体系：采纳型钢檩条，压型钢板作屋面板。标准值为 0.58KN/m2荷载：屋架及支撑自重：按经验公式 q=0.12+0.011L，L 为屋架跨度，以 m为单位，q 为屋架及支撑自重，以 KN/m2为单位；基本风压为 0.50 KN/m2，雪荷载为 0.3 KN/m2；保温层 0.7KN/m2；积灰荷载 1.3 KN/m2设计内容： 1.屋架形式及几何尺寸确定2.作屋盖结构及支撑的布置图；3.选择钢材及焊接材料，并明确提出对保证项目的要求；4.对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。5.绘制钢屋架施工详图。1、屋架尺寸屋架几何尺寸见图 2。图二：屋架几何尺寸（单位：mm）2.檩条和支撑布置根据屋面材料的最大容许檩距，可将檩条布置于上弦节点上（见图 2），檩距为节间长度。在檩条的跨中设置一道拉条。根据厂房总长度 60m，跨度为 24m，有中级工作制吊车及第一开间尺寸 5.5m 等因素，可在厂房两端的第二开间设置一道上弦横向水平支撑和下弦横向水平支撑，并在同一开间两榀相邻屋架的腹杆间设置两道垂直支撑（在跨度 1／3 左右处各一道，见图 3）。上弦檩条可兼做系杆，故不另设系杆，在下弦跨中央设置一道通长的柔性系杆。此外，在厂房两端的第一开间下弦各设置三道刚性系杆（见图 3）。3.3 檩条的设计选用【12.6 槽钢截面，由型钢表查得，自重 12.32kg／m≈0.12，=62.1，=10.2，=391。1.荷载计算（对...
