18m跨门式刚架课程设计计算书

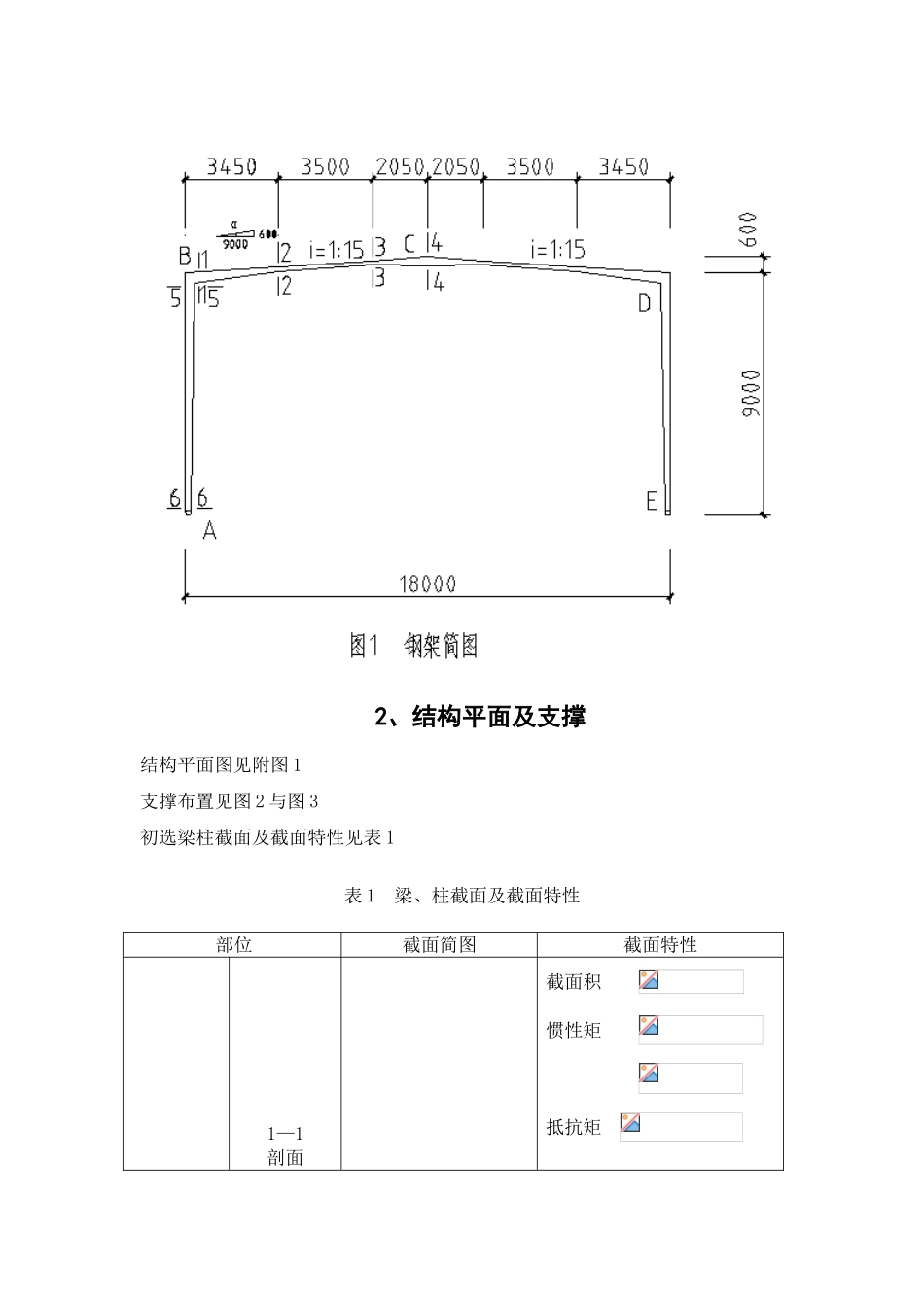

钢 结 构 设 计课程设计学 院（部）： 土 木 工 程 专 业： 建 筑 工 程 学 生 姓 名： 班 级：土 061 班 学号 06403100118 指导老师姓名: 目录1、设计资料 …………………………………………………………22、结构平面布置 ……………………………………………………33、荷载计算 …………………………………………………………73.1、荷载取值计算 …………………………………………………73.2、各部分作用荷载 …………………………………………………74、内力计算及组合 …………………………………………………94.1、刚架内力计算 …………………………………………………94.2、刚架内力组合表 …………………………………………………135、钢架梁柱截面验算 ………………………………………………165.1、构件宽厚比验算 ………………………………………………165.2、有效截面特性 ……………………………………………………165.3、刚架梁得验算 ……………………………………………………205.4、刚架柱得验算 ……………………………………………………216、位移验算 ……………………………………………………………237、节点设计 ……………………………………………………………247.1、梁柱节点设计 ……………………………………………………247.2、梁梁节点设计 ……………………………………………………257.3 铰接柱脚节点设计 …………………………………………………288、刚架施工图…………………………………………………………301、设计资料1） 某机械厂房，为单跨双坡门式刚架，见图一，屋面坡度为 1：15，刚架为变截面梁、柱，柱脚为铰接，柱距 6m，厂房总长 90m,跨度 18m。2） 材料采纳 Q235 钢材，焊条采纳 E43 型。3） 屋面和墙面采纳 75mm 厚 EPS 夹芯板，底面和外面两层采办均采纳 0.6mm 厚镀锌彩板，镀锌层厚为 275；檩条采纳高强镀锌冷弯薄壁卷边 Z 型钢檩条，屈服强度，镀锌层厚为 160。4） 自然条件：基本血压基本风压地 面 粗 糙 度 为 B 类 ， 地 下 水 低 于 地 面 6m, 修 正 后 得 地 基 承 载 力 为，本设计不考虑地震作用。2、结构平面及支撑结构平面图见附图 1支撑布置见图 2 与图 3初选梁柱截面及截面特性见表 1表 1 梁、柱截面及截面特性 部位截面简图截面特性 1—1剖面截面积 惯性矩 抵抗矩 刚...
