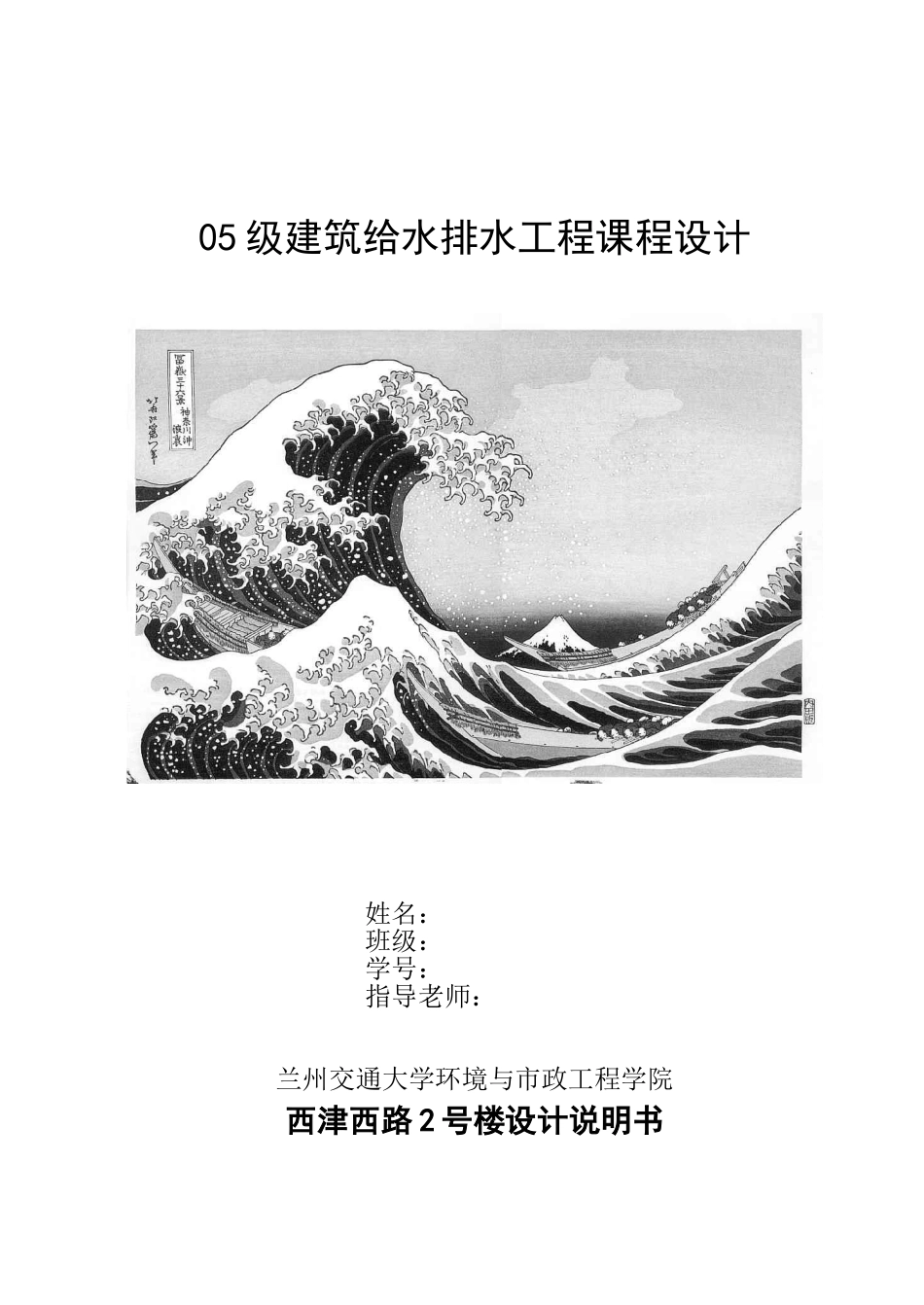

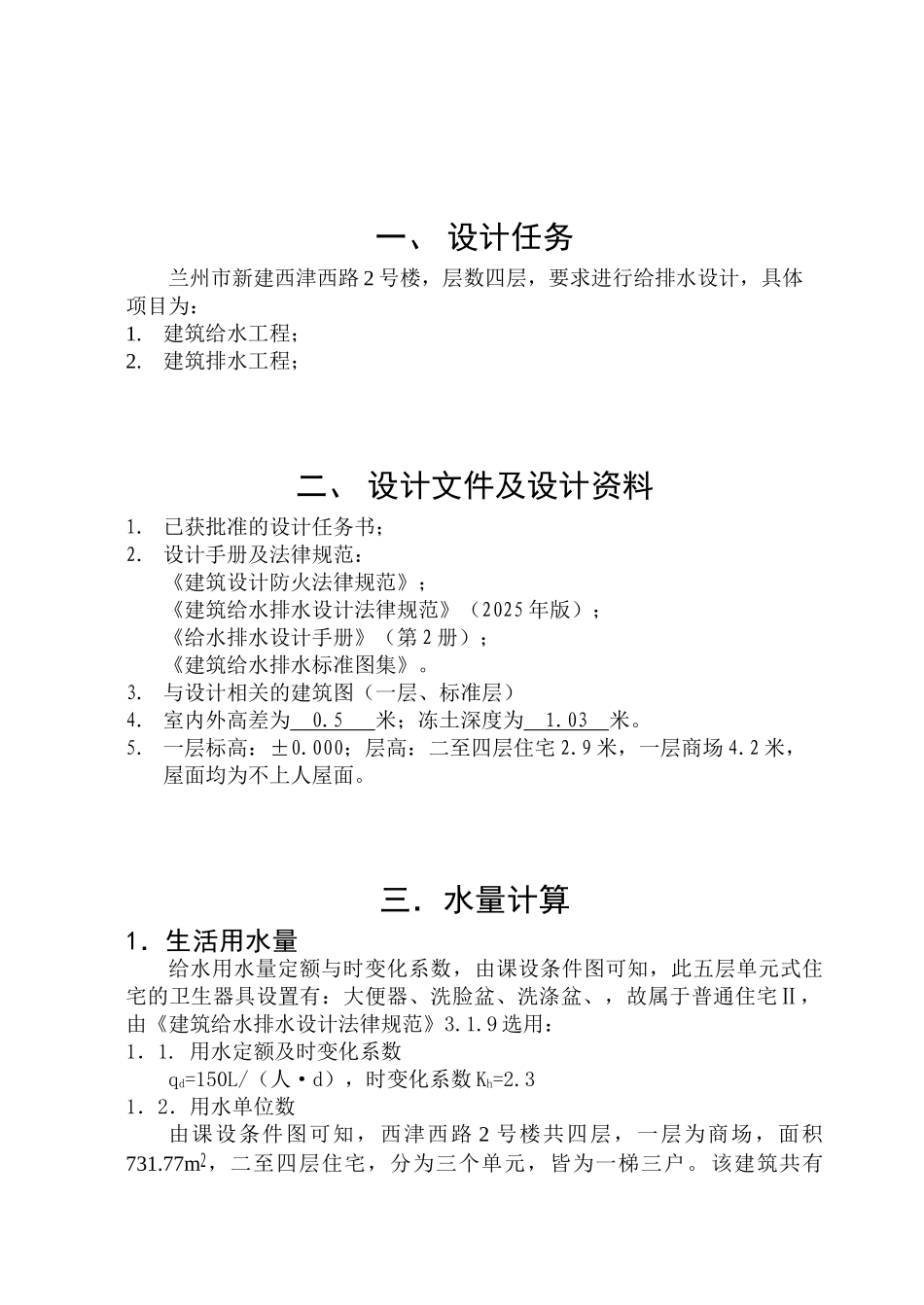

05 级建筑给水排水工程课程设计姓名：班级：学号：指导老师： 兰州交通大学环境与市政工程学院西津西路 2 号楼设计说明书一、 设计任务兰州市新建西津西路 2 号楼，层数四层，要求进行给排水设计，具体项目为：1.建筑给水工程；2.建筑排水工程；二、 设计文件及设计资料1. 已获批准的设计任务书；2. 设计手册及法律规范：《建筑设计防火法律规范》；《建筑给水排水设计法律规范》（2025 年版）；《给水排水设计手册》（第 2 册）；《建筑给水排水标准图集》。3. 与设计相关的建筑图（一层、标准层）4. 室内外高差为 0.5 米；冻土深度为 1.03 米。5. 一层标高：±0.000；层高：二至四层住宅 2.9 米，一层商场 4.2 米，屋面均为不上人屋面。三．水量计算1．生活用水量给水用水量定额与时变化系数，由课设条件图可知，此五层单元式住宅的卫生器具设置有：大便器、洗脸盆、洗涤盆、，故属于普通住宅Ⅱ，由《建筑给水排水设计法律规范》3.1.9 选用：1．1. 用水定额及时变化系数qd=150L/（人·d），时变化系数 Kh=2.31．2．用水单位数由课设条件图可知，西津西路 2 号楼共四层，一层为商场，面积731.77m2，二至四层住宅，分为三个单元，皆为一梯三户。该建筑共有3×3×3=27（户），以户 3.0 人计算， 该建筑共有 m=3.0×27=81（人）；用水单位数为 81（人）。1．3．最高日用水量 1．4．最高日平均时用水量1．5．最高日最大时用水量 2．污水排放量 按给水总量的 90％计算：四．系统论证1．系统概述1．1．生活给水系统 采纳室外市政管网直接供水。1．2．污水排水系统 采纳仅用伸顶通气管污废水合流排放方式的排水系统。2．系统方案论证2．1. 生活给水系统 方案：本设计拟建一座四层单元式住宅，一层为商场，根据设计资料，初步确定给水系统所需的压力：4.0+2.9×3+1.5=14.2m所以室外给水管网的水压在一天内均能满足该四层单元式住宅的需要 。因此可以选用直接供水方式。优点：直接供水方式是最简单、最经济的给水方式。论证：本设计为普通的四层住宅，室外给水压力能满足直接供水要求，所以本设计不需要分区，也不需要加压，因此直接供水方式是最简单、最经济的给水方式。室内给水系统的组成：室内给水系统组成包括引入管、水表节点、给水管道、给水附件及给水设施、计量仪表等。2．2．污水排水系统方案一：环形通气管和主通气立管排水系统：环形通气管一边接于污水横支管一边接于主通气立管，主通气立管每隔两...
