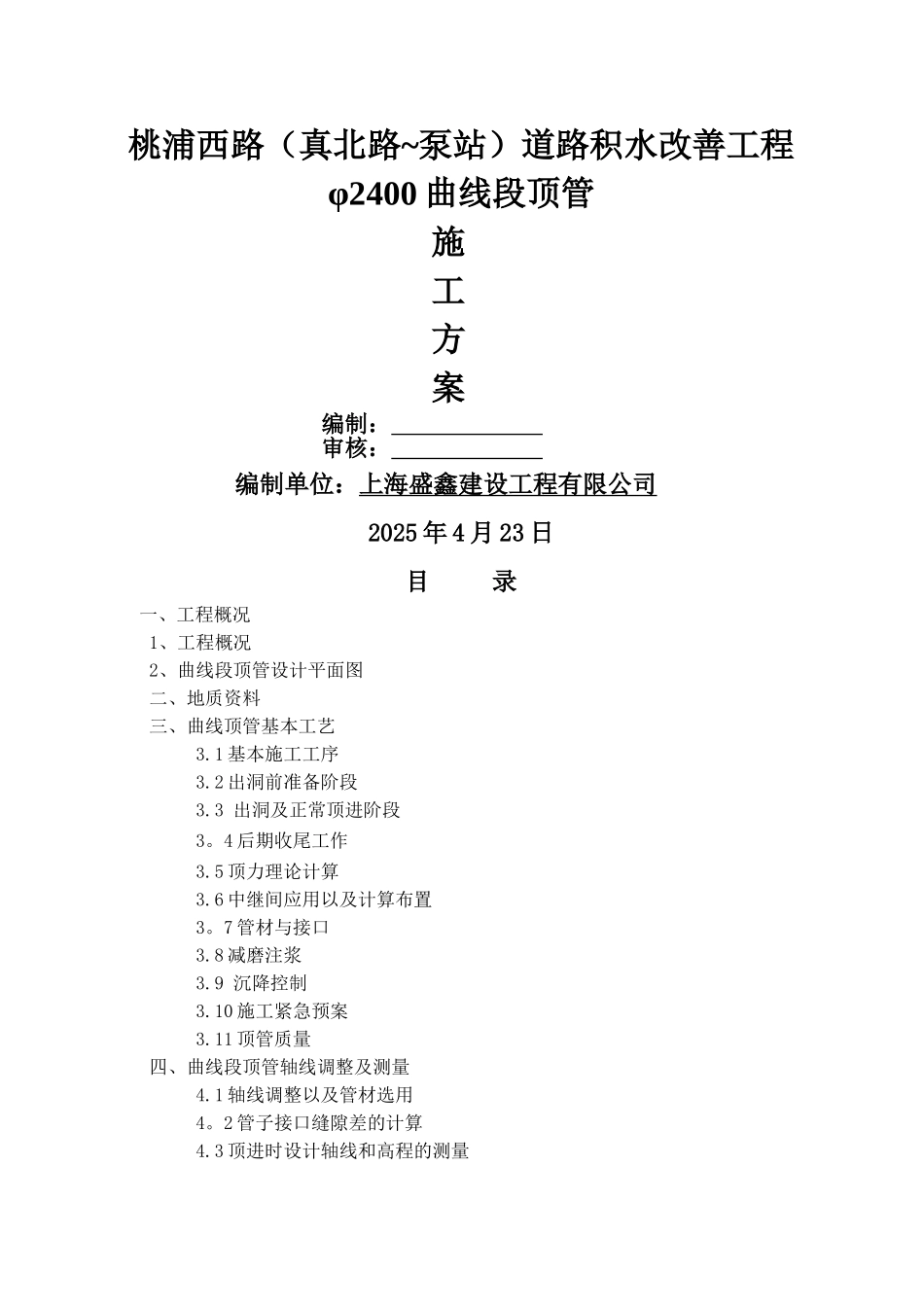

上海桃浦西路φ2400曲线顶管施工方案

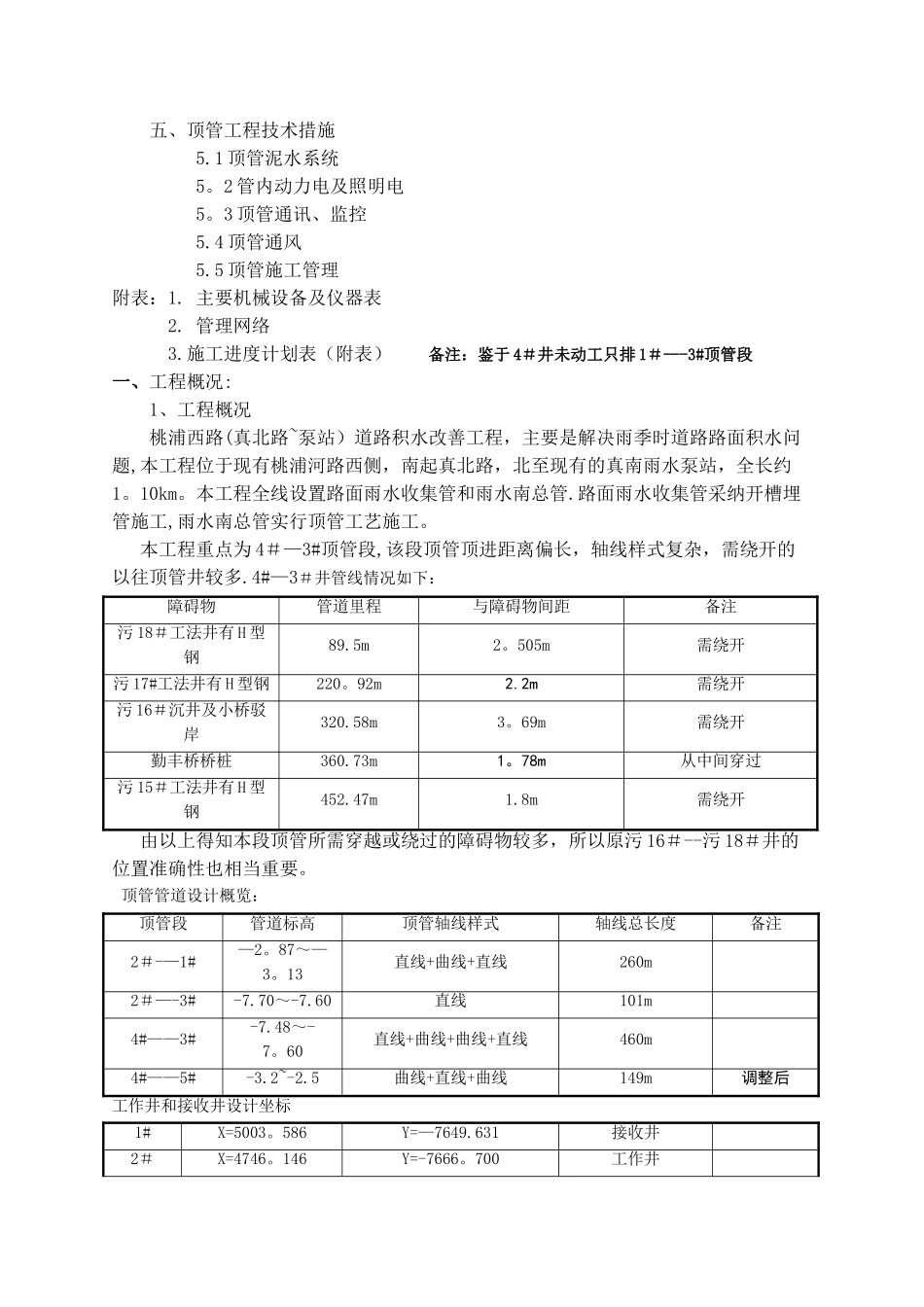

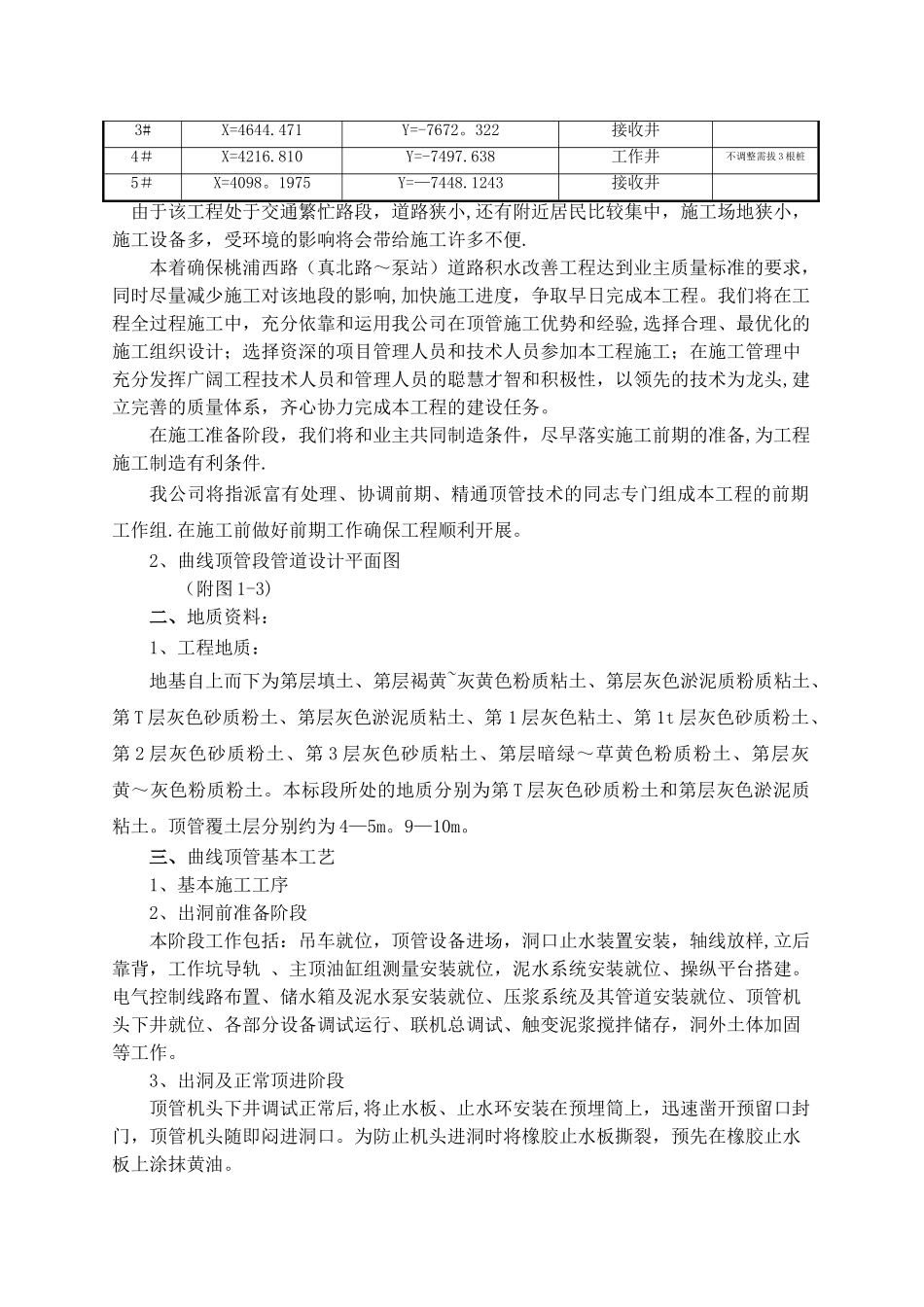

桃浦西路（真北路~泵站）道路积水改善工程φ2400 曲线段顶管施工方案编制： 审核： 编制单位：上海盛鑫建设工程有限公司2025 年 4 月 23 日目 录一、工程概况1、工程概况2、曲线段顶管设计平面图二、地质资料三、曲线顶管基本工艺3.1 基本施工工序 3.2 出洞前准备阶段 3.3 出洞及正常顶进阶段 3。4 后期收尾工作3.5 顶力理论计算 3.6 中继间应用以及计算布置 3。7 管材与接口 3.8 减磨注浆3.9 沉降控制 3.10 施工紧急预案3.11 顶管质量四、曲线段顶管轴线调整及测量 4.1 轴线调整以及管材选用4。2 管子接口缝隙差的计算4.3 顶进时设计轴线和高程的测量五、顶管工程技术措施 5.1 顶管泥水系统 5。2 管内动力电及照明电 5。3 顶管通讯、监控 5.4 顶管通风 5.5 顶管施工管理附表：1. 主要机械设备及仪器表 2. 管理网络3.施工进度计划表（附表） 备注：鉴于 4＃井未动工只排 1＃—-3#顶管段一、工程概况:1、工程概况桃浦西路(真北路~泵站）道路积水改善工程，主要是解决雨季时道路路面积水问题,本工程位于现有桃浦河路西侧，南起真北路，北至现有的真南雨水泵站，全长约1。10km。本工程全线设置路面雨水收集管和雨水南总管.路面雨水收集管采纳开槽埋管施工,雨水南总管实行顶管工艺施工。本工程重点为 4＃—3#顶管段,该段顶管顶进距离偏长，轴线样式复杂，需绕开的以往顶管井较多.4#—3＃井管线情况如下：障碍物管道里程与障碍物间距备注污 18＃工法井有 H 型钢89.5m2。505m需绕开污 17#工法井有 H 型钢220。92m2.2m需绕开污 16＃沉井及小桥驳岸320.58m3。69m需绕开勤丰桥桥桩360.73m1。78m从中间穿过污 15＃工法井有 H 型钢452.47m1.8m需绕开 由以上得知本段顶管所需穿越或绕过的障碍物较多，所以原污 16＃--污 18＃井的位置准确性也相当重要。 顶管管道设计概览：顶管段管道标高顶管轴线样式轴线总长度备注2＃-—1#—2。87～—3。13直线+曲线+直线260m2＃—-3#-7.70～-7.60直线101m4#——3#-7.48～-7。60直线+曲线+曲线+直线460m4#——5#-3.2~-2.5曲线+直线+曲线149m调整后工作井和接收井设计坐标1#X=5003。586Y=—7649.631接收井2＃X=4746。146Y=-7666。700工作井3#X=4644.471Y=-7672。322接收井4＃X=4216.810Y=-7497.638工作井不调整需拔 3 根桩5＃X=4098。1975Y=—7448.1243接收井 由于该工程处于交通繁忙路段，道路狭小,还有附近居民比较集中，施工场地狭小，施工设备多，受环...
