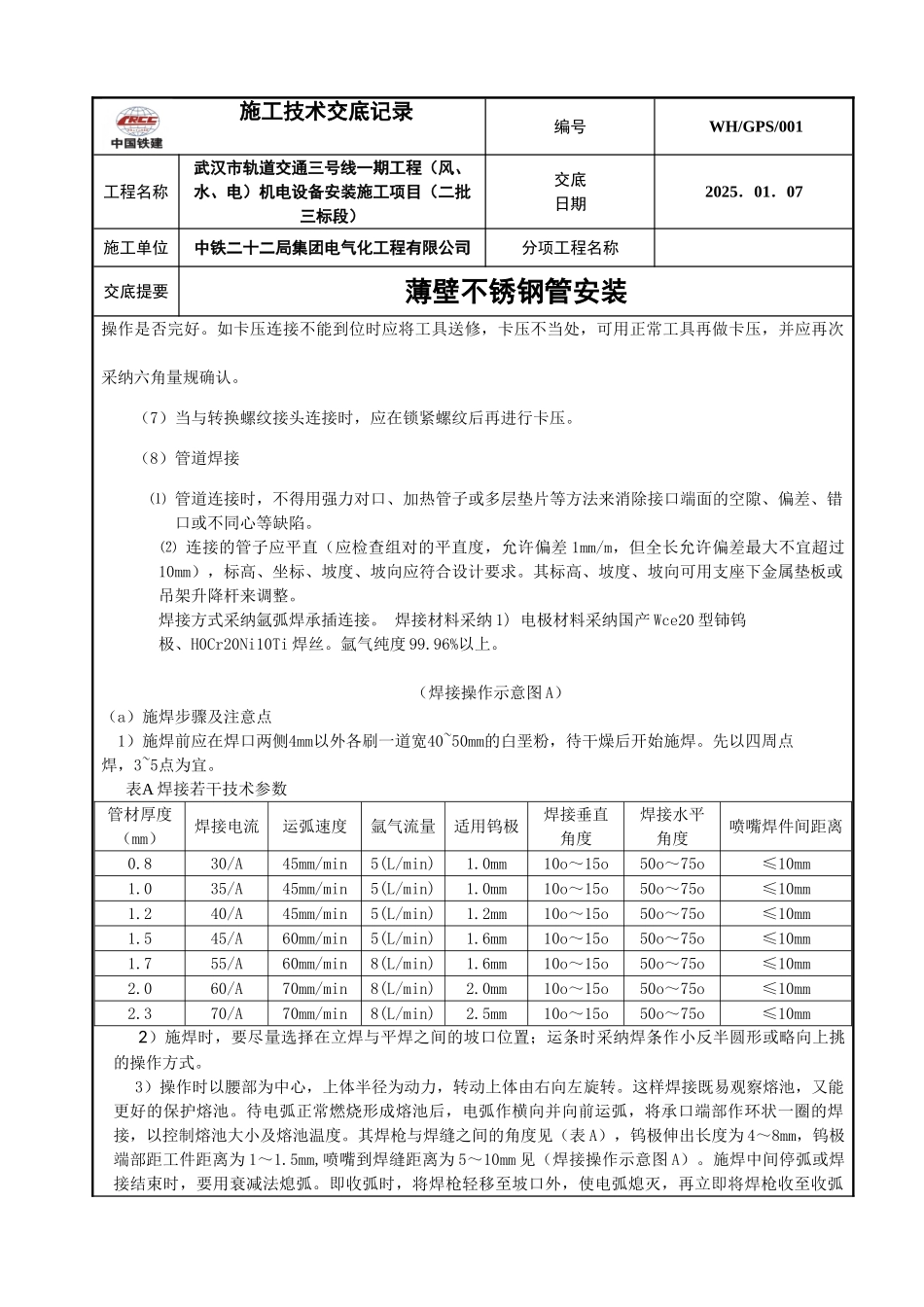

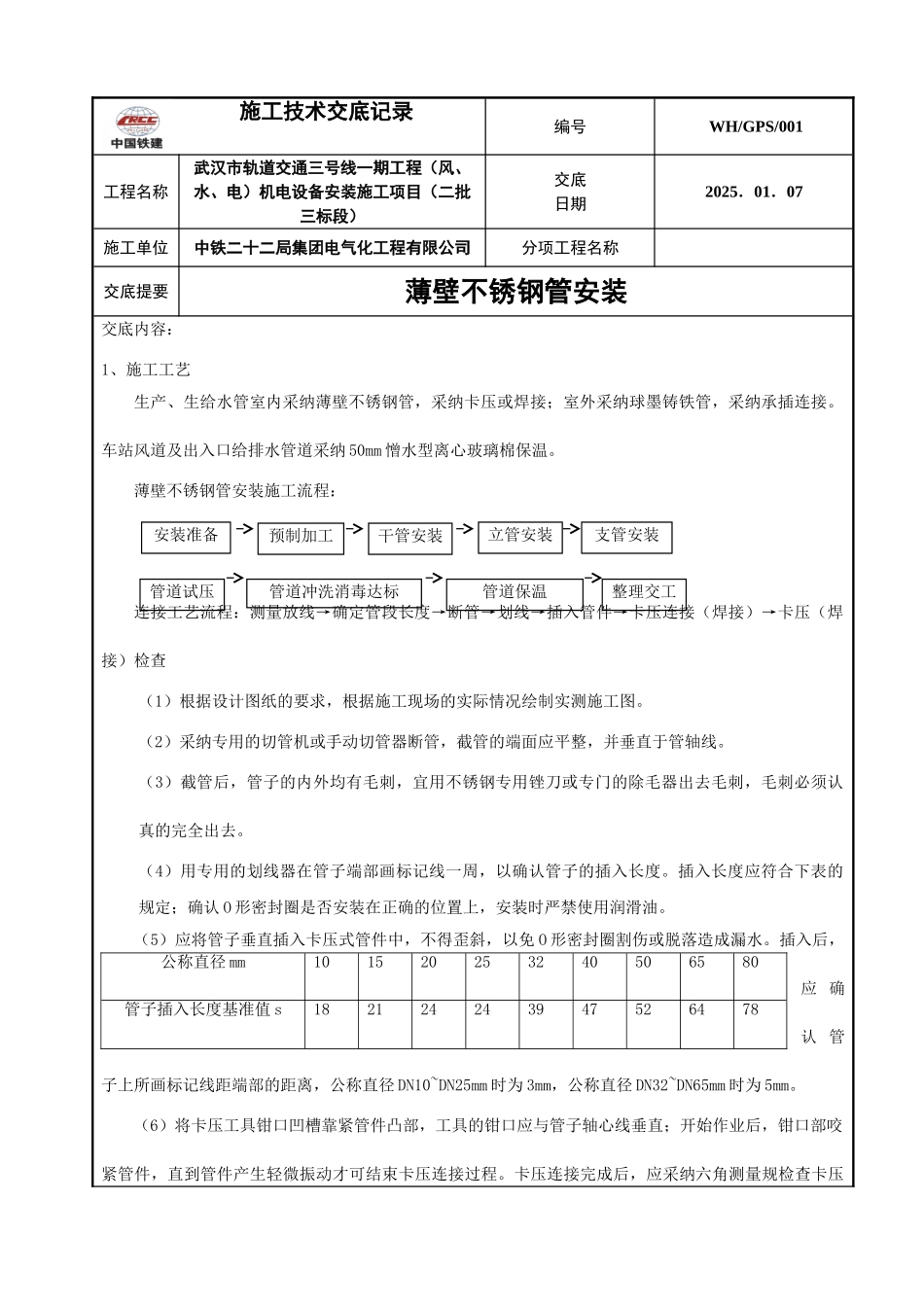

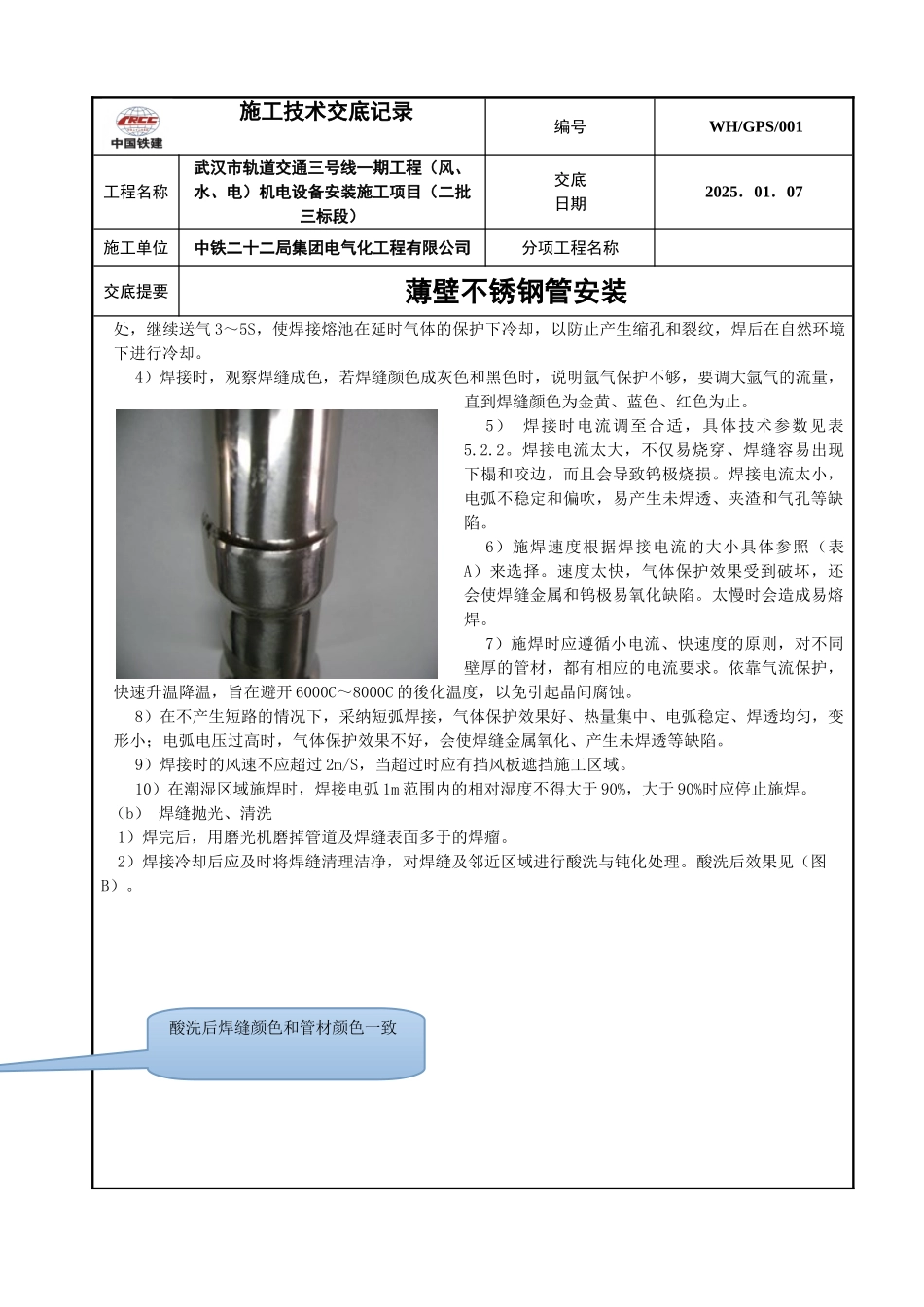

施工技术交底记录 编号 WH/GPS/001工程名称武汉市轨道交通三号线一期工程（风、水、电）机电设备安装施工项目（二批三标段）交底日期2025．01．07施工单位中铁二十二局集团电气化工程有限公司分项工程名称交底提要薄壁不锈钢管安装交底内容：1、施工工艺生产、生给水管室内采纳薄壁不锈钢管，采纳卡压或焊接；室外采纳球墨铸铁管，采纳承插连接。车站风道及出入口给排水管道采纳 50mm 憎水型离心玻璃棉保温。薄壁不锈钢管安装施工流程：连接工艺流程：测量放线→确定管段长度→断管→划线→插入管件→卡压连接（焊接）→卡压（焊接）检查（1）根据设计图纸的要求，根据施工现场的实际情况绘制实测施工图。（2）采纳专用的切管机或手动切管器断管，截管的端面应平整，并垂直于管轴线。（3）截管后，管子的内外均有毛刺，宜用不锈钢专用锉刀或专门的除毛器出去毛刺，毛刺必须认真的完全出去。（4）用专用的划线器在管子端部画标记线一周，以确认管子的插入长度。插入长度应符合下表的规定；确认 O 形密封圈是否安装在正确的位置上，安装时严禁使用润滑油。（5）应将管子垂直插入卡压式管件中，不得歪斜，以免 O 形密封圈割伤或脱落造成漏水。插入后，应 确认 管子上所画标记线距端部的距离，公称直径 DN10~DN25mm 时为 3mm，公称直径 DN32~DN65mm 时为 5mm。（6）将卡压工具钳口凹槽靠紧管件凸部，工具的钳口应与管子轴心线垂直；开始作业后，钳口部咬紧管件，直到管件产生轻微振动才可结束卡压连接过程。卡压连接完成后，应采纳六角测量规检查卡压安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗消毒达标管道保温整理交工公称直径 mm101520253240506580管子插入长度基准值 s182124243947526478 施工技术交底记录 编号 WH/GPS/001工程名称武汉市轨道交通三号线一期工程（风、水、电）机电设备安装施工项目（二批三标段）交底日期2025．01．07施工单位中铁二十二局集团电气化工程有限公司分项工程名称交底提要薄壁不锈钢管安装操作是否完好。如卡压连接不能到位时应将工具送修，卡压不当处，可用正常工具再做卡压，并应再次采纳六角量规确认。（7）当与转换螺纹接头连接时，应在锁紧螺纹后再进行卡压。（8）管道焊接⑴ 管道连接时，不得用强力对口、加热管子或多层垫片等方法来消除接口端面的空隙、偏差、错口或不同心等缺陷。 ⑵ 连接的管子应平直（应检查组对的平直度，允许偏差 1mm/m，但全长允许偏差最大不宜...
