200mv风电场工程监理大纲serVIP专享

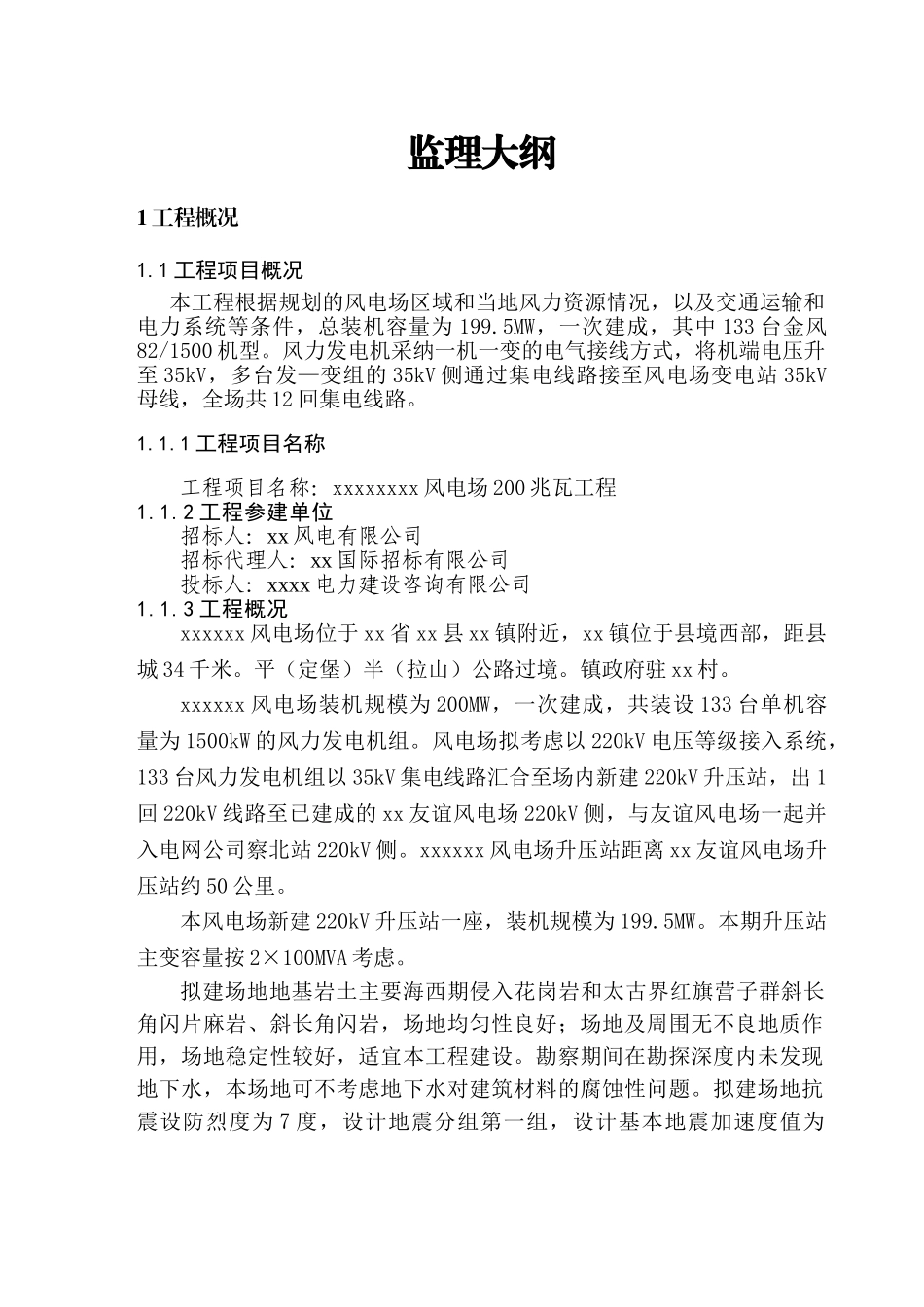

监理大纲1 工程概况 1.1 工程项目概况本工程根据规划的风电场区域和当地风力资源情况，以及交通运输和电力系统等条件，总装机容量为 199.5MW，一次建成，其中 133 台金风82/1500 机型。风力发电机采纳一机一变的电气接线方式，将机端电压升至 35kV，多台发—变组的 35kV 侧通过集电线路接至风电场变电站 35kV母线，全场共 12 回集电线路。1.1.1 工程项目名称工程项目名称：xxxxxxxx 风电场 200 兆瓦工程1.1.2 工程参建单位招标人：xx 风电有限公司招标代理人：xx 国际招标有限公司投标人：xxxx 电力建设咨询有限公司1.1.3 工程概况xxxxxx 风电场位于 xx 省 xx 县 xx 镇附近，xx 镇位于县境西部，距县城 34 千米。平（定堡）半（拉山）公路过境。镇政府驻 xx 村。xxxxxx 风电场装机规模为 200MW，一次建成，共装设 133 台单机容量为 1500kW 的风力发电机组。风电场拟考虑以 220kV 电压等级接入系统，133 台风力发电机组以 35kV 集电线路汇合至场内新建 220kV 升压站，出 1回 220kV 线路至已建成的 xx 友谊风电场 220kV 侧，与友谊风电场一起并入电网公司察北站 220kV 侧。xxxxxx 风电场升压站距离 xx 友谊风电场升压站约 50 公里。本风电场新建 220kV 升压站一座，装机规模为 199.5MW。本期升压站主变容量按 2×100MVA 考虑。 拟建场地地基岩土主要海西期侵入花岗岩和太古界红旗营子群斜长角闪片麻岩、斜长角闪岩，场地均匀性良好；场地及周围无不良地质作用，场地稳定性较好，适宜本工程建设。勘察期间在勘探深度内未发现地下水，本场地可不考虑地下水对建筑材料的腐蚀性问题。拟建场地抗震设防烈度为 7 度，设计地震分组第一组，设计基本地震加速度值为0.10g。拟建场地土类型为中硬土，Ⅰ类场地。设计特征周期值为0.25s。本区标准冻深为 2.20-2.30m，最大冻深 2.80m。1.2.1 工程项目1.2.1 工程项目组成本工程由以下项目组成：(1)施工道路、支线道路、基础平台开挖、回填工程、路面工程；(2)35KV 集电线路工程；(3)风力发电机组吊装工程；(4)箱变安装工程；(5)防雷接地工程；(6)风机及箱变基础工程；(7)设备进场道路改造工程;(8)220kV 升压站电气设备安装工程;(9)220kV 升压站土建工程;(10)220kV 升压站装饰装修工程;(11)220kV 送出输电线路工程(12)植被恢复（水土保持）工程。以及为完成上述工程所必须的临时工程等。1.2.2 合同控制目标1.2.2 合同控制目标及监...
