2025毕业设计总任务书及指导书

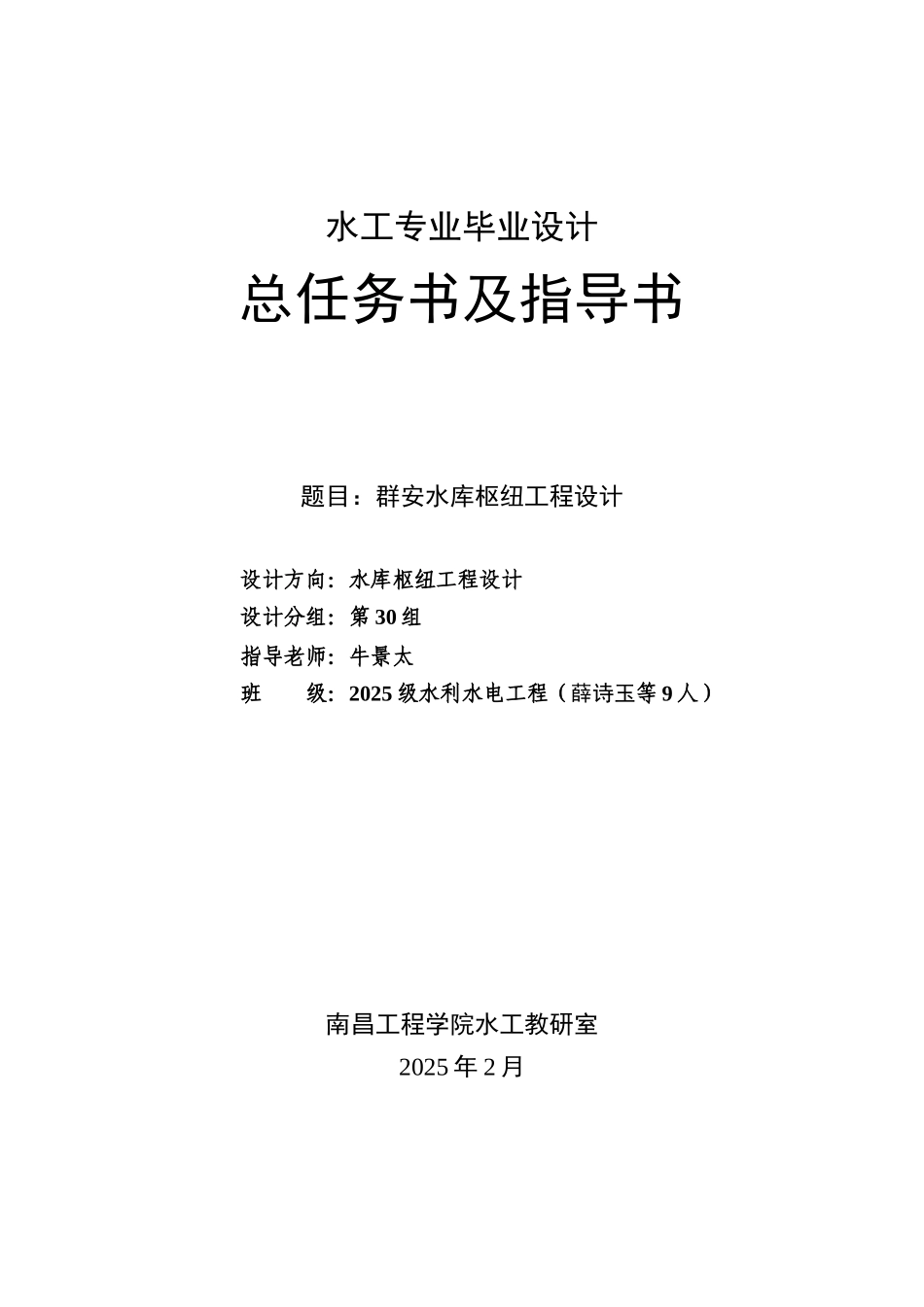

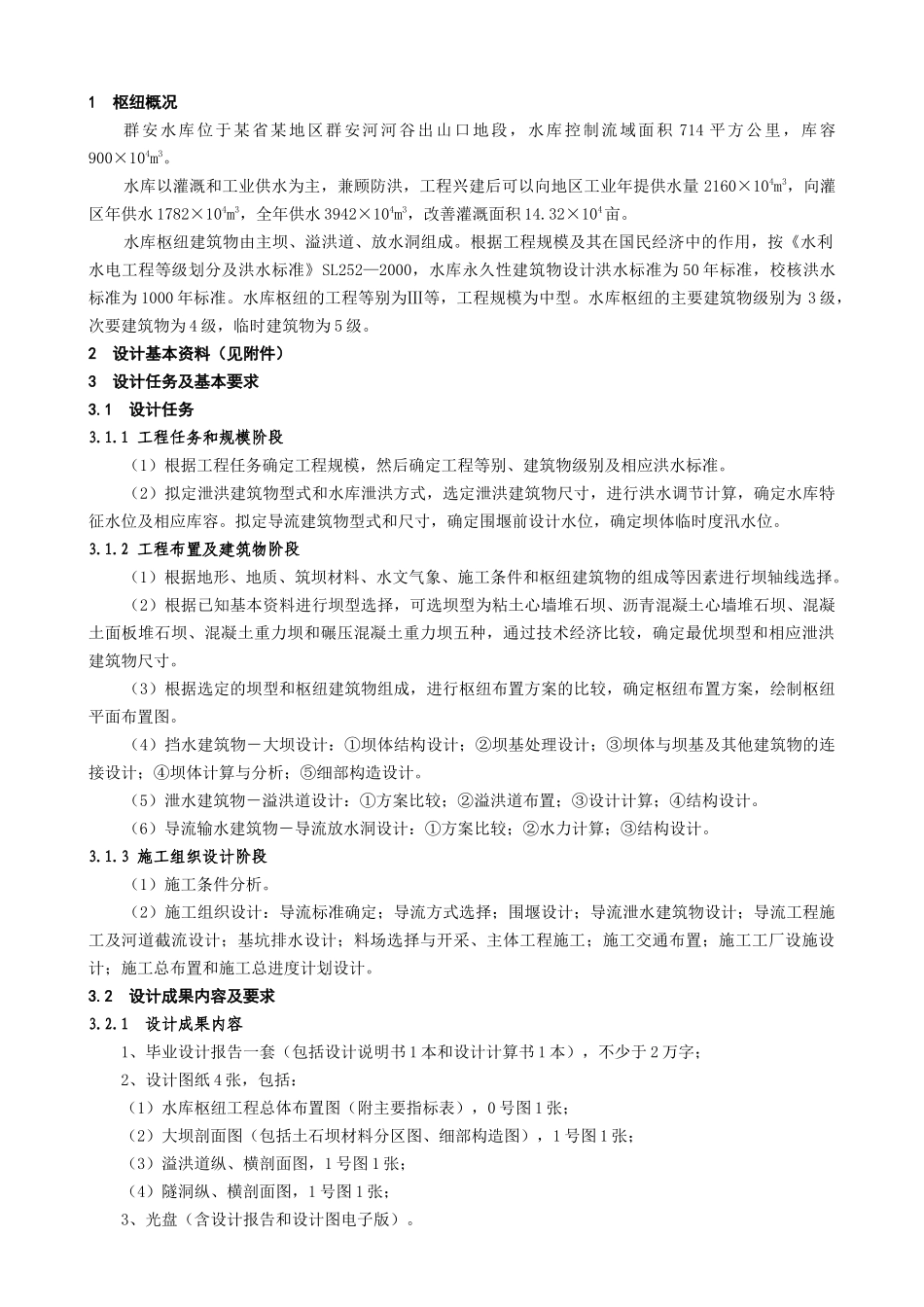

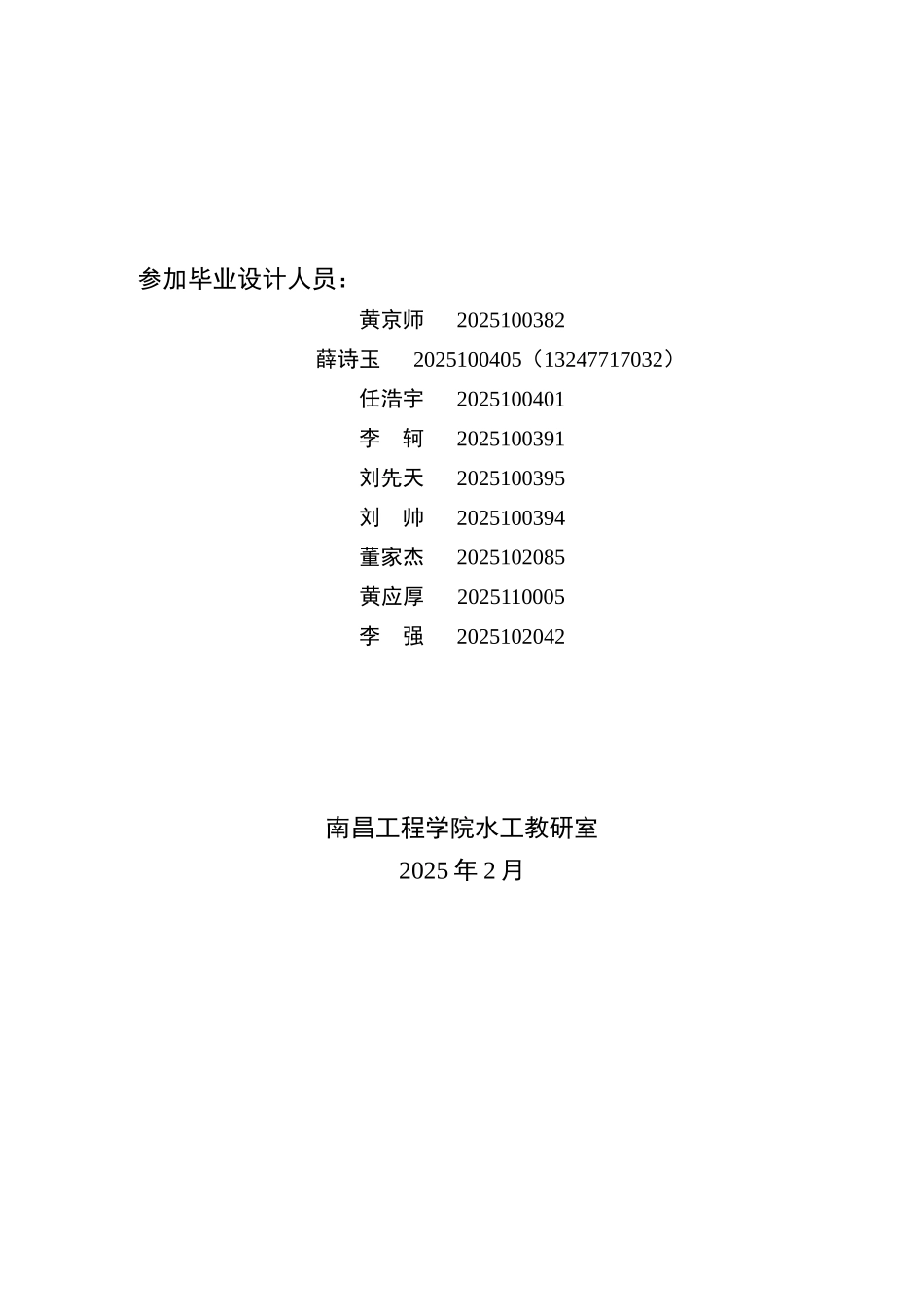

水工专业毕业设计总任务书及指导书题目：群安水库枢纽工程设计设计方向：水库枢纽工程设计设计分组：第 30 组指导老师：牛景太班 级：2025 级水利水电工程（薛诗玉等 9 人）南昌工程学院水工教研室2025 年 2 月参加毕业设计人员：黄京师2025100382 薛诗玉 2025100405（13247717032）任浩宇2025100401李 轲2025100391刘先天2025100395刘 帅2025100394董家杰2025102085黄应厚2025110005李 强2025102042 南昌工程学院水工教研室2025 年 2 月1 枢纽概况群安水库位于某省某地区群安河河谷出山口地段，水库控制流域面积 714 平方公里，库容900×104m3。水库以灌溉和工业供水为主，兼顾防洪，工程兴建后可以向地区工业年提供水量 2160×104m3，向灌区年供水 1782×104m3，全年供水 3942×104m3，改善灌溉面积 14.32×104亩。水库枢纽建筑物由主坝、溢洪道、放水洞组成。根据工程规模及其在国民经济中的作用，按《水利水电工程等级划分及洪水标准》SL252—2000，水库永久性建筑物设计洪水标准为 50 年标准，校核洪水标准为 1000 年标准。水库枢纽的工程等别为Ⅲ等，工程规模为中型。水库枢纽的主要建筑物级别为 3 级，次要建筑物为 4 级，临时建筑物为 5 级。2 设计基本资料（见附件）3 设计任务及基本要求3.1 设计任务3.1.1 工程任务和规模阶段（1）根据工程任务确定工程规模，然后确定工程等别、建筑物级别及相应洪水标准。（2）拟定泄洪建筑物型式和水库泄洪方式，选定泄洪建筑物尺寸，进行洪水调节计算，确定水库特征水位及相应库容。拟定导流建筑物型式和尺寸，确定围堰前设计水位，确定坝体临时度汛水位。3.1.2 工程布置及建筑物阶段（1）根据地形、地质、筑坝材料、水文气象、施工条件和枢纽建筑物的组成等因素进行坝轴线选择。（2）根据已知基本资料进行坝型选择，可选坝型为粘土心墙堆石坝、沥青混凝土心墙堆石坝、混凝土面板堆石坝、混凝土重力坝和碾压混凝土重力坝五种，通过技术经济比较，确定最优坝型和相应泄洪建筑物尺寸。（3）根据选定的坝型和枢纽建筑物组成，进行枢纽布置方案的比较，确定枢纽布置方案，绘制枢纽平面布置图。（4）挡水建筑物－大坝设计：①坝体结构设计；②坝基处理设计；③坝体与坝基及其他建筑物的连接设计；④坝体计算与分析；⑤细部构造设计。（5）泄水建筑物－溢洪道设计：①方案比较；②溢洪道布置；③设计计算；④结构设计。（6）导流输水建筑物－导流放水洞设计：①方...
