216B模板工程技术交底课件

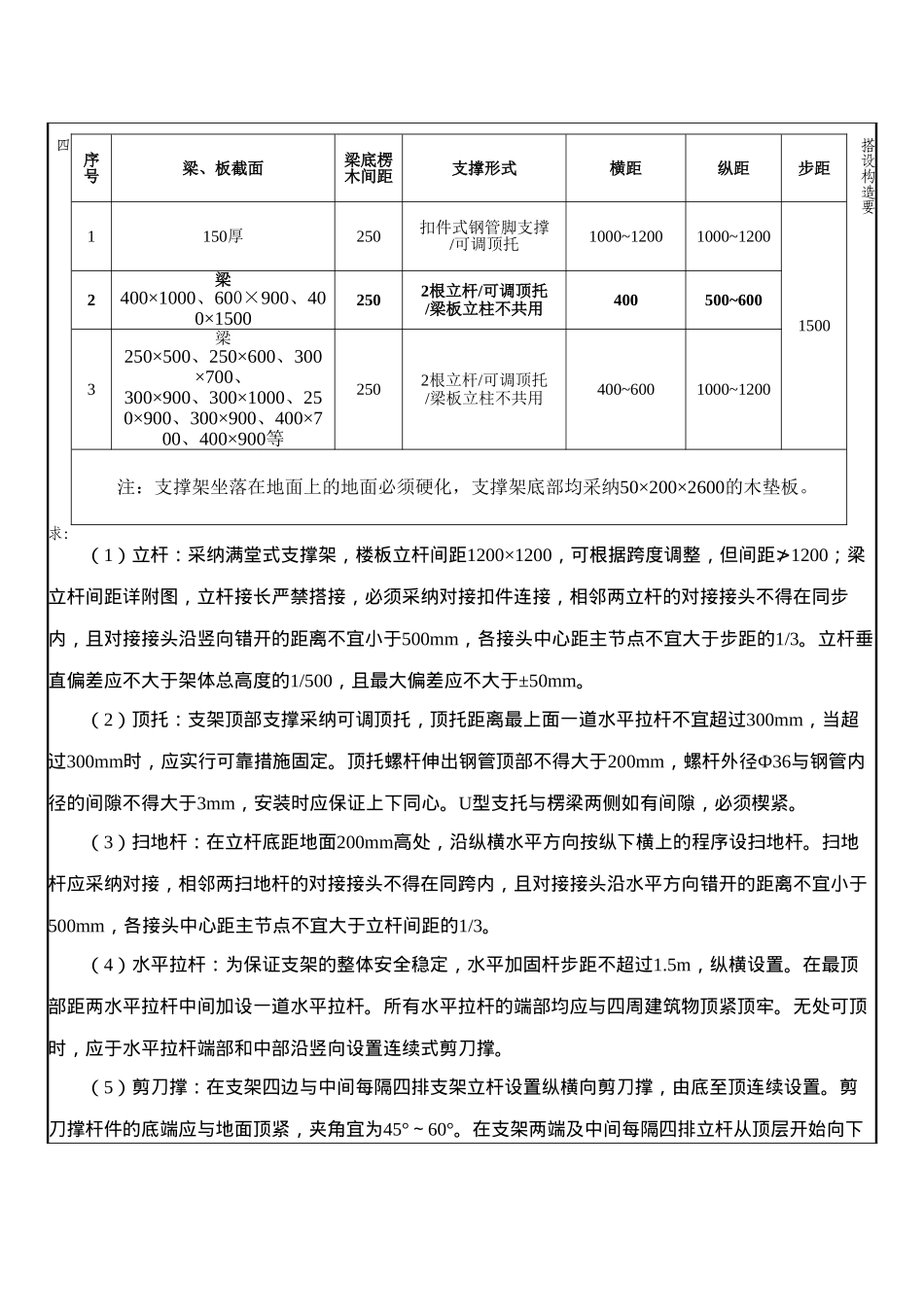

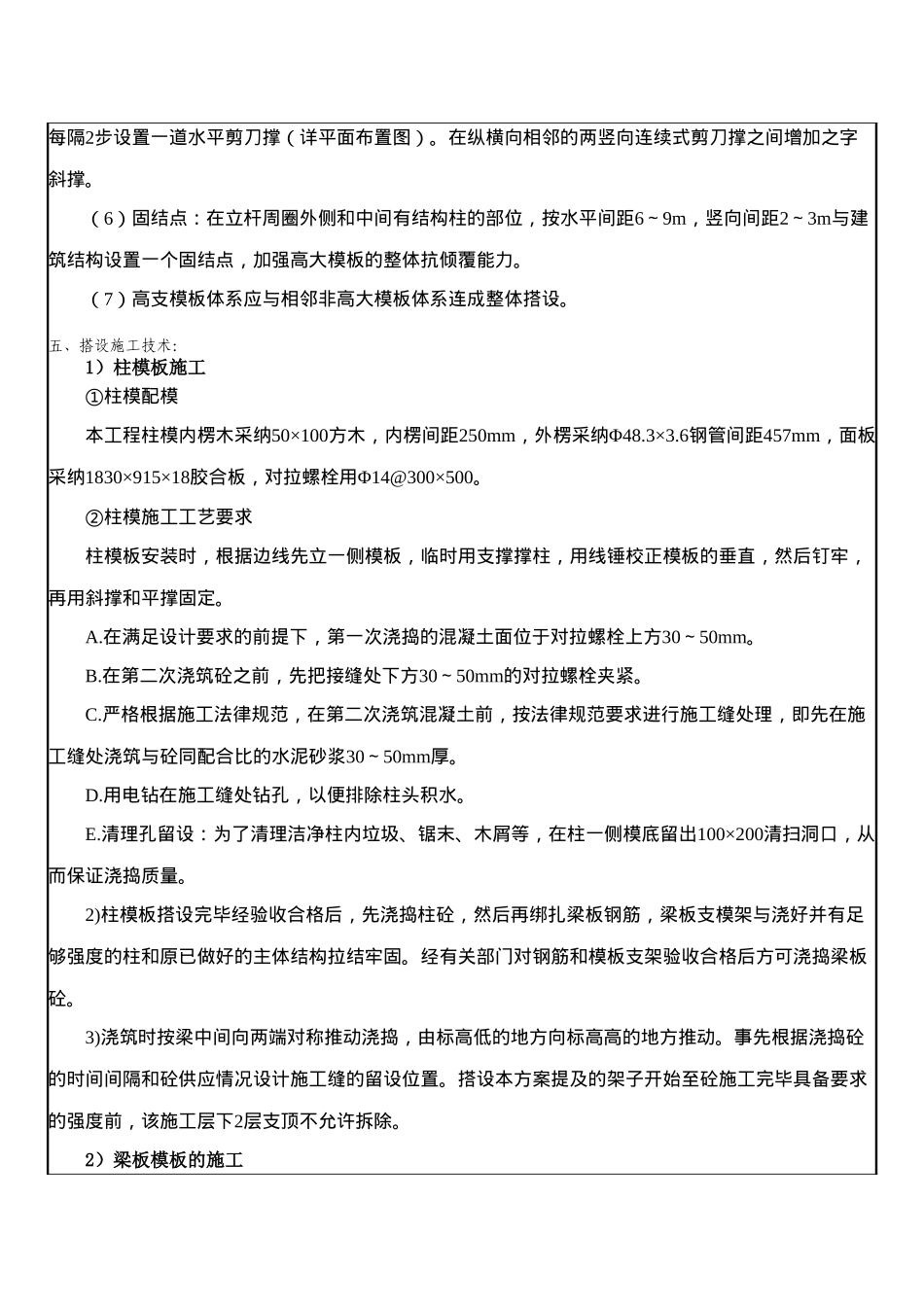

中国建筑第四工程局有限公司 项目管理表格脚手架及模板工程技术交底表格编号 01CCFED—PM—0802项目名称及编码中建四局安装工程有限公司轮胎生产项目二期工程第 页共 页楼栋号216B 成品包装车间分项工程名称脚手架及模板工程工程量216B 成品包装车间分包商无负责人交底内容一、工程概况： 脚手架搭设部位：216B 成品包装车间二层、三层、四层结构，板面顶标高分别为 5.750m、11.35m、16.95m，结构尺寸为 60.00×42.00=2520㎡，最大跨度 12.00m，板厚 150，主要梁截面尺寸为 250mm×500mm、250mm×600mm、300mm×700mm、 300mm×900mm、300mm×1000mm、250×900、300×900、400mm×700、400mm×900mm、400mm×1000mm、600mm×900mm、400mm×1500mm 等（max），支撑架坐落在一层地板上和各楼层上。二、模板系统 (1)板模板采纳18厚光面胶合板，50mm×100mm木方做板底支撑，间距250mm， 100×100方木（或双钢管）做托梁；(2)柱模采纳18厚普通胶合板，50×100木方内楞间距250mm，外楞采纳双钢管间距457mm。(3)梁模采纳18厚光面胶合板，50mm×100mm木方做板底支撑，内楞间距250mm， 100×100方木（或双钢管）做托梁；梁侧模内楞采纳50×100方木、间距250，外楞采纳双钢管，一道Ф14@500螺栓加固。三、支撑系统： 件式钢管脚手架支撑系统：如下表四、搭设构造要求：（1）立杆：采纳满堂式支撑架，楼板立杆间距1200×1200≯，可根据跨度调整，但间距1200；梁立杆间距详附图，立杆接长严禁搭接，必须采纳对接扣件连接，相邻两立杆的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。立杆垂直偏差应不大于架体总高度的1/500，且最大偏差应不大于±50mm。（2）顶托：支架顶部支撑采纳可调顶托，顶托距离最上面一道水平拉杆不宜超过300mm，当超过300mm时，应实行可靠措施固定。顶托螺杆伸出钢管顶部不得大于200mm，螺杆外径Ф36与钢管内径的间隙不得大于3mm，安装时应保证上下同心。U型支托与楞梁两侧如有间隙，必须楔紧。（3）扫地杆：在立杆底距地面200mm高处，沿纵横水平方向按纵下横上的程序设扫地杆。扫地杆应采纳对接，相邻两扫地杆的对接接头不得在同跨内，且对接接头沿水平方向错开的距离不宜小于500mm，各接头中心距主节点不宜大于立杆间距的1/3。（4）水平拉杆：为保证支架的整体安全稳定，水平加固杆步距不超过1.5m，纵横设置。在最顶部距两水平拉杆中间加设一道水平拉杆...
