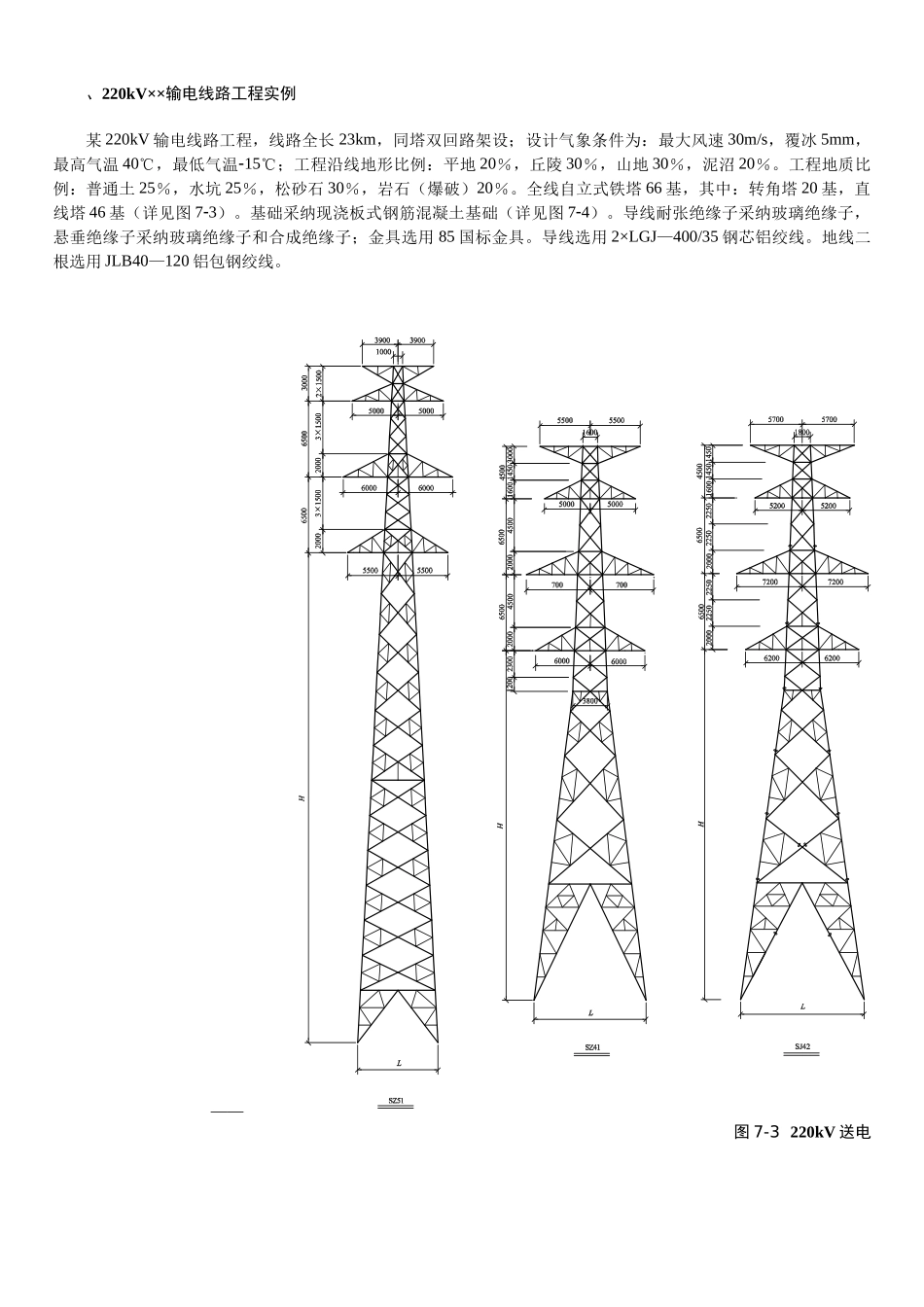

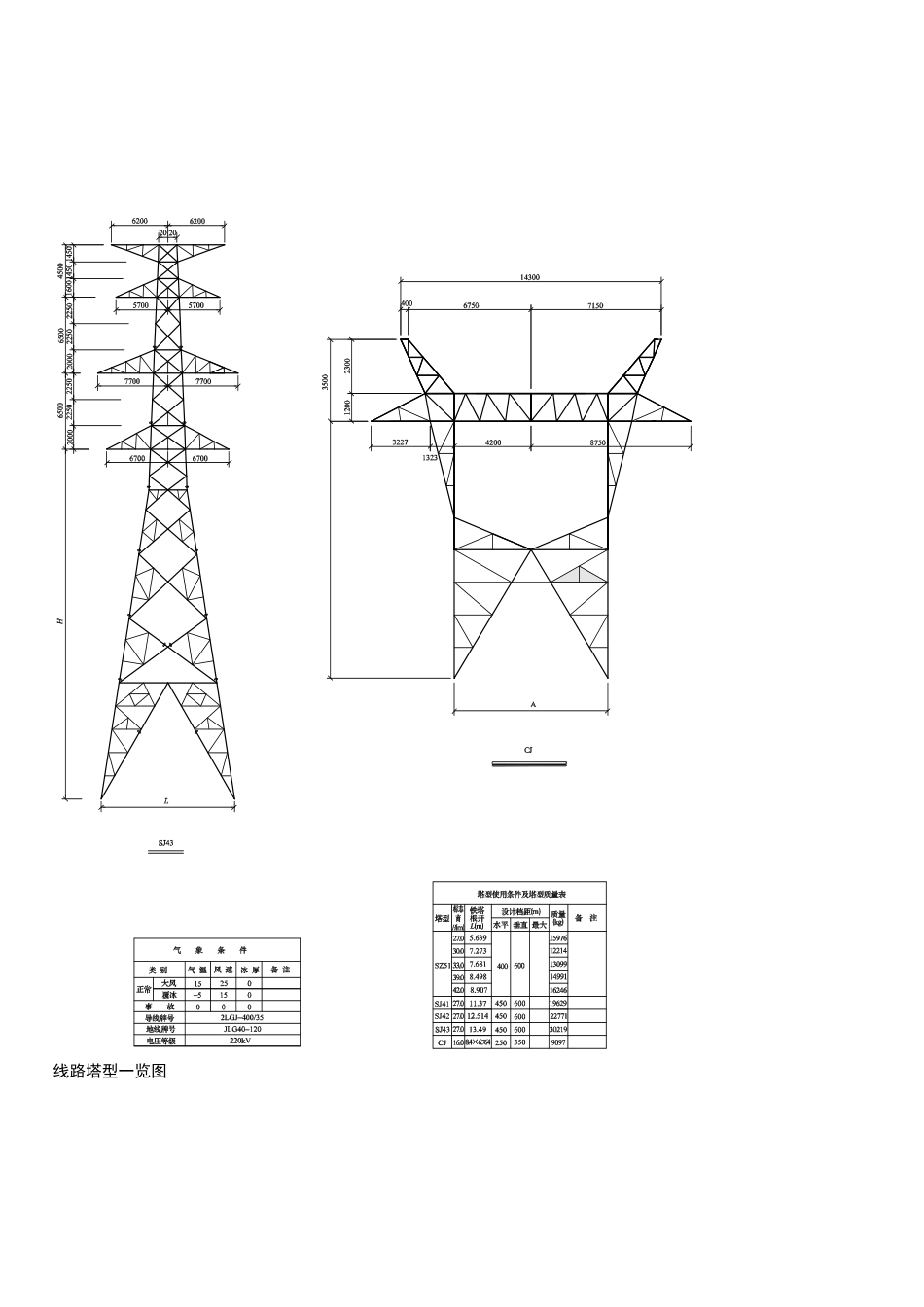

、220kV××输电线路工程实例某 220kV 输电线路工程，线路全长 23km，同塔双回路架设；设计气象条件为：最大风速 30m/s，覆冰 5mm，最高气温 40℃，最低气温15℃；工程沿线地形比例：平地 20％，丘陵 30％，山地 30％，泥沼 20％。工程地质比例：普通土 25％，水坑 25％，松砂石 30％，岩石（爆破）20％。全线自立式铁塔 66 基，其中：转角塔 20 基，直线塔 46 基（详见图 73）。基础采纳现浇板式钢筋混凝土基础（详见图 74）。导线耐张绝缘子采纳玻璃绝缘子，悬垂绝缘子采纳玻璃绝缘子和合成绝缘子；金具选用 85 国标金具。导线选用 2×LGJ—400/35 钢芯铝绞线。地线二根选用 JLB40—120 铝包钢绞线。——图 7-3 220kV 送电 线路塔型一览图 —— —— —— —— —— —— —— ————图 7-4 220kV 送电——————线路基础一览图————220kV×× 输电线路工程 工 程 量 清 单投 标 人： ××× 电力公司 （单位盖章）法定（授权）代表人： （签字盖章）中 介 机 构法定（授权）代表人： （签字盖章）编 制 人： （签字盖从业专用章）编制时间： 2025 年 × 月 × 日 总 说 明工程名称：220kV×× 输电线路 第 1 页 共 12 页工程概况线路（电缆）亘长23km起止杆塔（杆）号0～66 号设计气象条件最大风速 30m/s，覆冰 5mm，最高气温 40℃，最低气温15℃沿线地形比例（供参考）平地 20％，泥沼 20％，丘陵 30％，山地 30％沿线地质条件（供参考）普通土 25％，水坑 25％，松砂石 30％，岩石 20％杆塔类型及数量SJ41，SJ42，SJ43，SZ51，CJ 共 66 基导线型号规格（电缆型号规格）2×LGJ—400/35 钢芯铝绞线 地线型号规格JLB40—120 铝包钢绞线OPGW 型号规格电缆敷设方式其他说明1. 工程材料及运输：业主供货交货地点为某火车站。2. 税率：3.43％。3. 工程招标范围：详见招标文件。4. 工程量清单编制依据：施工图及《电力建设工程量清单计价法律规范——送电线路工程》。5. 工程质量：详见招标文件。分部分项工程量清单工程名称：220kV××输电线路单位工程名称：土石方及基础工程序号项目编码项目名称项目特征计量单位工程量1SD0101A01001施工基面开挖地质：松砂石地形：山坡1. 地质：松砂石2. 地形：山坡m38502SD0101A01002施工基面开挖地质：岩石地形：山坡1. 地质：岩石2. 地形：山坡m35603SD0102B02001现浇基础型号：A地...
