24米单跨金属结构车间课程设计

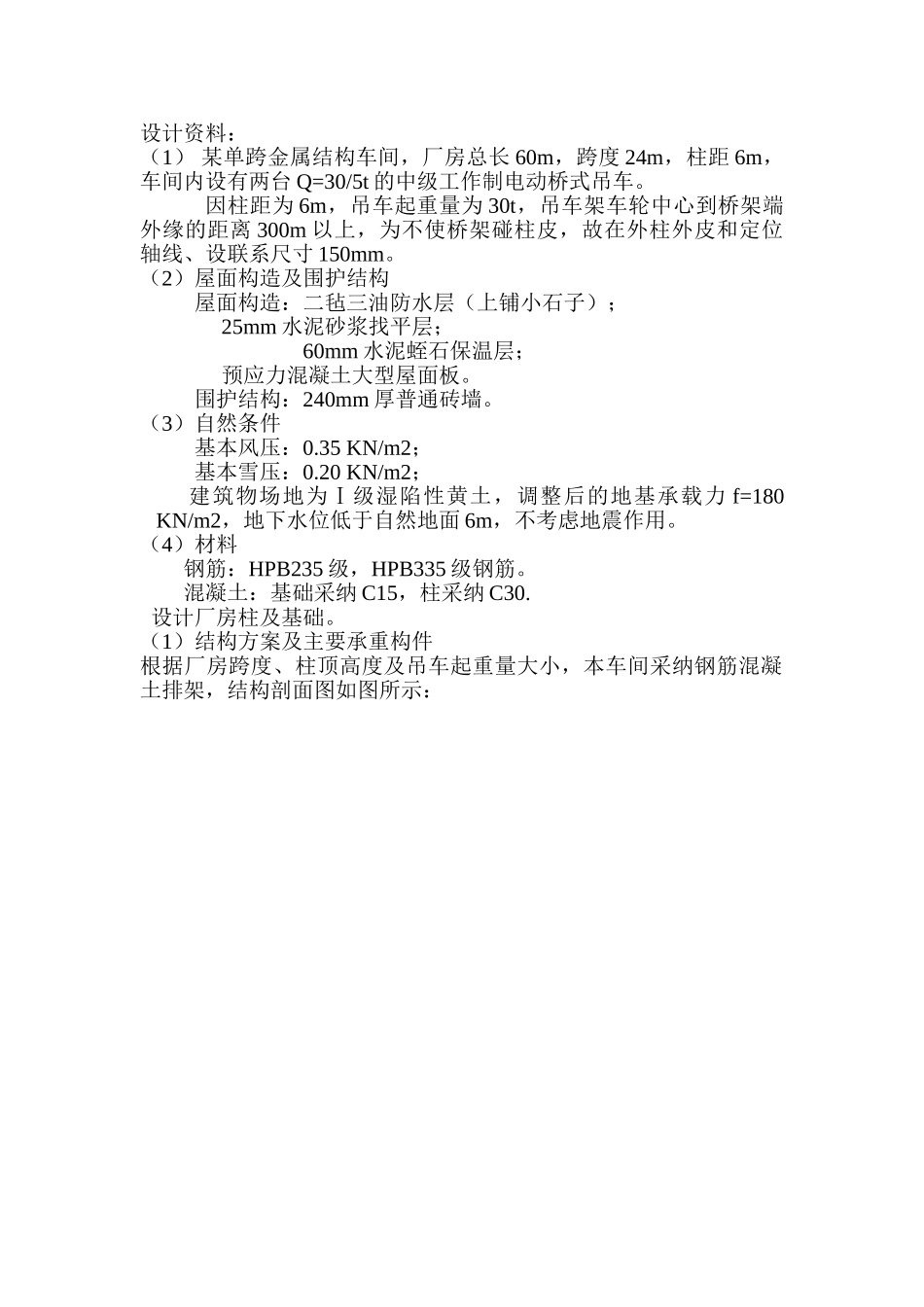

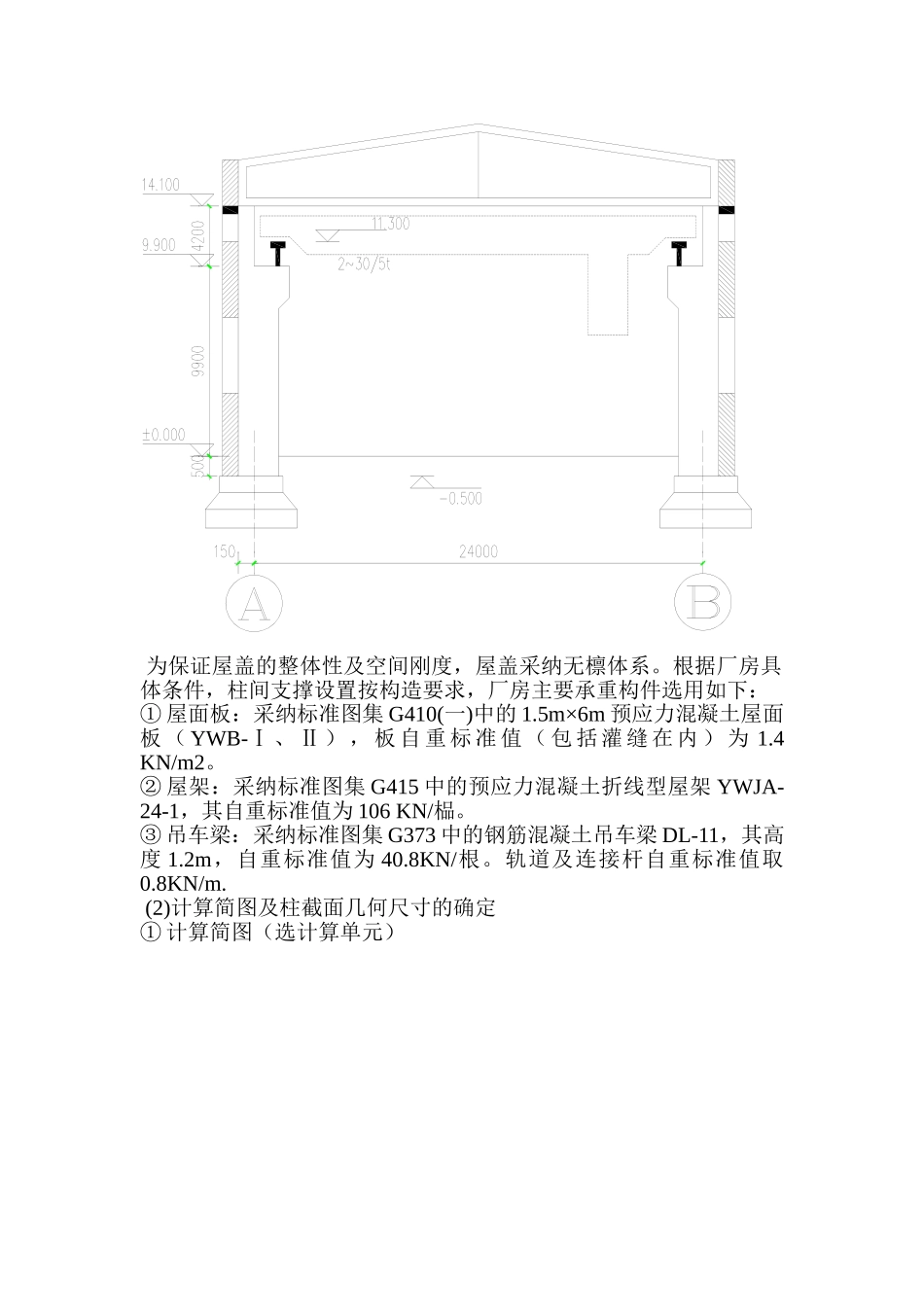

设计资料：（1） 某单跨金属结构车间，厂房总长 60m，跨度 24m，柱距 6m，车间内设有两台 Q=30/5t 的中级工作制电动桥式吊车。因柱距为 6m，吊车起重量为 30t，吊车架车轮中心到桥架端外缘的距离 300m 以上，为不使桥架碰柱皮，故在外柱外皮和定位轴线、设联系尺寸 150mm。（2）屋面构造及围护结构屋面构造：二毡三油防水层（上铺小石子）； 25mm 水泥砂浆找平层；60mm 水泥蛭石保温层； 预应力混凝土大型屋面板。围护结构：240mm 厚普通砖墙。（3）自然条件基本风压：0.35 KN/m2；基本雪压：0.20 KN/m2；建筑物场地为Ⅰ级湿陷性黄土，调整后的地基承载力 f=180 KN/m2，地下水位低于自然地面 6m，不考虑地震作用。（4）材料钢筋：HPB235 级，HPB335 级钢筋。混凝土：基础采纳 C15，柱采纳 C30.设计厂房柱及基础。（1）结构方案及主要承重构件根据厂房跨度、柱顶高度及吊车起重量大小，本车间采纳钢筋混凝土排架，结构剖面图如图所示： 为保证屋盖的整体性及空间刚度，屋盖采纳无檩体系。根据厂房具体条件，柱间支撑设置按构造要求，厂房主要承重构件选用如下：① 屋面板：采纳标准图集 G410(一)中的 1.5m×6m 预应力混凝土屋面板 （ YWB-Ⅰ 、 Ⅱ ） ， 板 自 重 标 准 值 （ 包 括 灌 缝 在 内 ） 为 1.4 KN/m2。② 屋架：采纳标准图集 G415 中的预应力混凝土折线型屋架 YWJA-24-1，其自重标准值为 106 KN/榀。③ 吊车梁：采纳标准图集 G373 中的钢筋混凝土吊车梁 DL-11，其高度 1.2m，自重标准值为 40.8KN/根。轨道及连接杆自重标准值取0.8KN/m. (2)计算简图及柱截面几何尺寸的确定① 计算简图（选计算单元） 其中，上柱高 H1=4.2m，下柱高 H3=10.4m。柱总高 14.6m。② 柱截面几何参数A．B：上柱 b×h=500×500 相应的 上柱面积 A1=2.5×105mm2 惯性矩 I1=5.21×109mm9 下柱 b×h×bw×hf=500mm×1000mm×120mm×200mm 相应的 下柱面积 A2=2.815×105mm2 惯性矩 I2=35.6×109mm4(3)荷载计算（标准值）① 恒荷载（a）屋面结构自重二毡三油防水层（上铺小石子）: 0.35kN/m2 25mm 水泥砂浆找平层: 0.025×20=0.5 kN/m260mm 水泥蛭石保温层: 0.36 kN/m2 1.6m×6.0m 预应力混凝土屋面板: 1.4 kN/m2屋盖钢支撑系统 0.05 kN/m2屋面恒荷载（以上各项相加）： 2.66 kN/m2屋架自重 YWJA-24-1: 106kN/榀故作用与 AB 跨两端柱顶的屋盖结构自重标...
