2x35米连续梁弯桥计算书

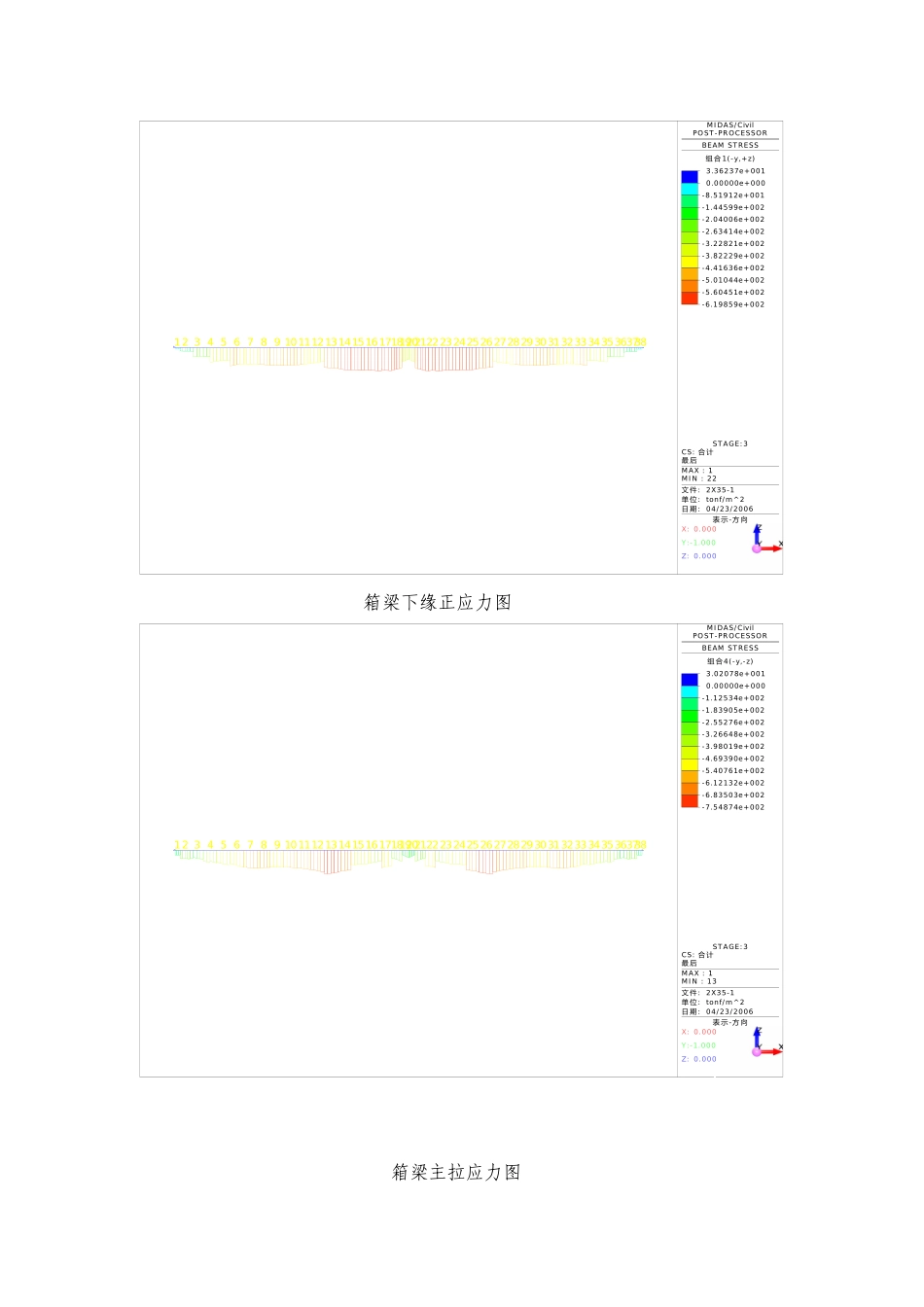

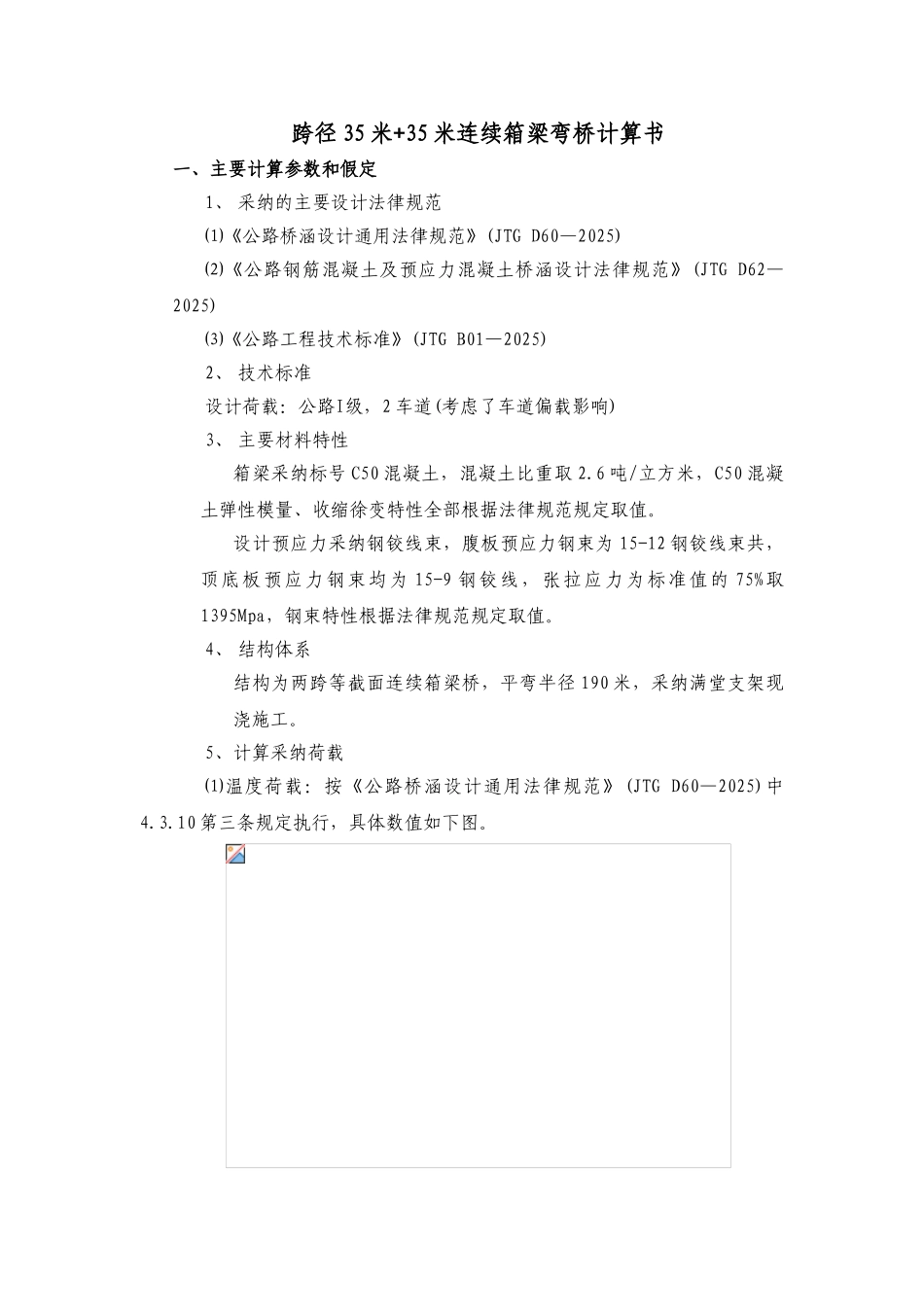

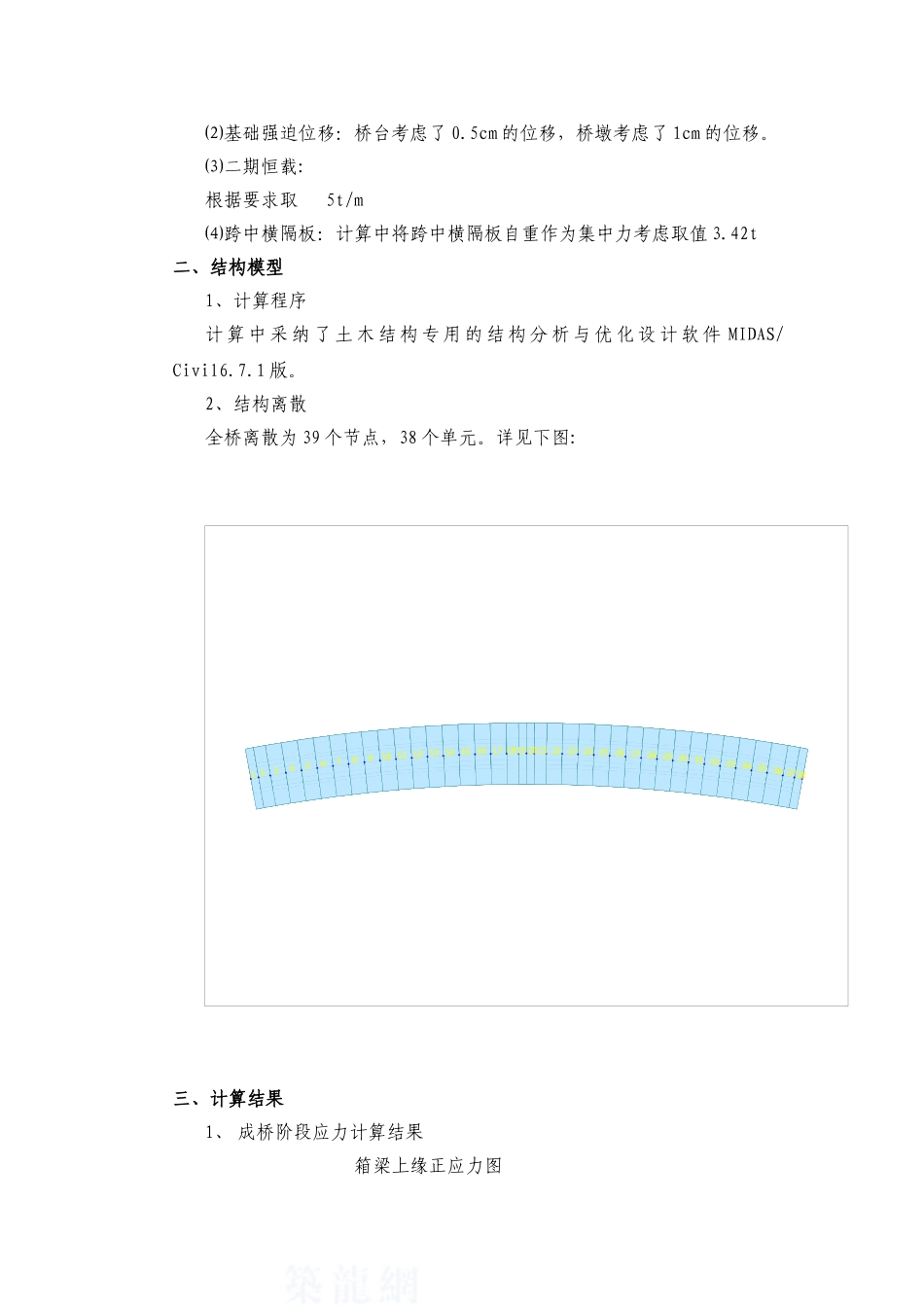

跨径 35 米+35 米连续箱梁弯桥计算书一、主要计算参数和假定1、 采纳的主要设计法律规范⑴《公路桥涵设计通用法律规范》(JTG D60—2025)⑵《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG D62—2025)⑶《公路工程技术标准》(JTG B01—2025)2、 技术标准设计荷载：公路I级，2 车道(考虑了车道偏载影响)3、 主要材料特性箱梁采纳标号 C50 混凝土，混凝土比重取 2.6 吨/立方米，C50 混凝土弹性模量、收缩徐变特性全部根据法律规范规定取值。设计预应力采纳钢铰线束，腹板预应力钢束为 15-12 钢铰线束共，顶底板预应力钢束均为 15-9 钢铰线，张拉应力为标准值的 75%取1395Mpa，钢束特性根据法律规范规定取值。4、 结构体系结构为两跨等截面连续箱梁桥，平弯半径 190 米，采纳满堂支架现浇施工。5、计算采纳荷载⑴温度荷载：按《公路桥涵设计通用法律规范》(JTG D60—2025)中4.3.10 第三条规定执行，具体数值如下图。⑵基础强迫位移：桥台考虑了 0.5cm 的位移，桥墩考虑了 1cm 的位移。⑶二期恒载:根据要求取 5t/m⑷跨中横隔板：计算中将跨中横隔板自重作为集中力考虑取值 3.42t二、结构模型1、计算程序计 算 中 采 纳 了 土 木 结 构 专 用 的 结 构 分 析 与 优 化 设 计 软 件 MIDAS/Civil6.7.1 版。2、结构离散全桥离散为 39 个节点，38 个单元。详见下图: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 三、计算结果1、 成桥阶段应力计算结果箱梁上缘正应力图MI DAS/ CivilPOST -PROCESSORBEAM ST RESS1(-y,+z)组 合3.36237e+0010.00000e+000-8.51912e+001-1.44599e+002-2.04006e+002-2.63414e+002-3.22821e+002-3.82229e+002-4.41636e+002-5.01044e+002-5.60451e+002-6.19859e+002ST AGE:3CS: 合 计最 后MAX : 1MI N : 22:文 件2X35-1:单 位tonf/ m^2:日 期04/ 23/ 2006-表 示 方 向X: 0.000Y :-1.000Z: 0.000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 箱梁下缘正应力图MI DAS/ CivilPOST -PROCESSORBEAM ST RESS4(-y,-z)组 合3.02078e+0010.00000e+000-1.12534e+002-1.83905e+002-2.55276e+002-3.26648e+002-3.98019e+...
