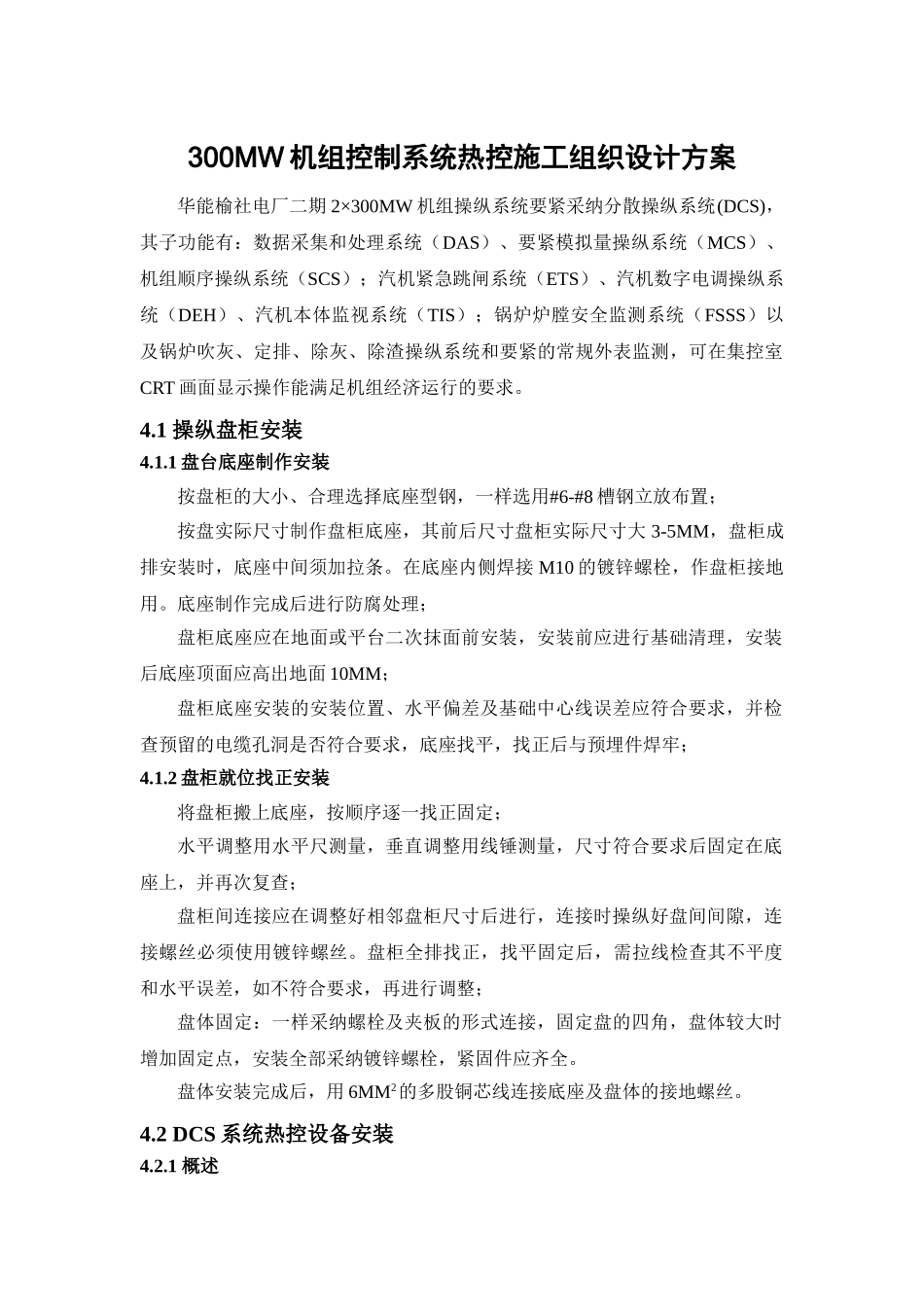

300MW机组控制系统热控施工组织设计方案

300MW 机组控制系统热控施工组织设计方案华能榆社电厂二期 2×300MW 机组操纵系统要紧采纳分散操纵系统(DCS)，其子功能有：数据采集和处理系统（DAS）、要紧模拟量操纵系统（MCS）、机组顺序操纵系统（SCS）；汽机紧急跳闸系统（ETS）、汽机数字电调操纵系统（DEH）、汽机本体监视系统（TIS）；锅炉炉膛安全监测系统（FSSS）以及锅炉吹灰、定排、除灰、除渣操纵系统和要紧的常规外表监测，可在集控室CRT 画面显示操作能满足机组经济运行的要求。4.1 操纵盘柜安装4.1.1 盘台底座制作安装按盘柜的大小、合理选择底座型钢，一样选用#6-#8 槽钢立放布置；按盘实际尺寸制作盘柜底座，其前后尺寸盘柜实际尺寸大 3-5MM，盘柜成排安装时，底座中间须加拉条。在底座内侧焊接 M10 的镀锌螺栓，作盘柜接地用。底座制作完成后进行防腐处理；盘柜底座应在地面或平台二次抹面前安装，安装前应进行基础清理，安装后底座顶面应高出地面 10MM；盘柜底座安装的安装位置、水平偏差及基础中心线误差应符合要求，并检查预留的电缆孔洞是否符合要求，底座找平，找正后与预埋件焊牢；4.1.2 盘柜就位找正安装将盘柜搬上底座，按顺序逐一找正固定；水平调整用水平尺测量，垂直调整用线锤测量，尺寸符合要求后固定在底座上，并再次复查；盘柜间连接应在调整好相邻盘柜尺寸后进行，连接时操纵好盘间间隙，连接螺丝必须使用镀锌螺丝。盘柜全排找正，找平固定后，需拉线检查其不平度和水平误差，如不符合要求，再进行调整；盘体固定：一样采纳螺栓及夹板的形式连接，固定盘的四角，盘体较大时增加固定点，安装全部采纳镀锌螺栓，紧固件应齐全。盘体安装完成后，用 6MM2的多股铜芯线连接底座及盘体的接地螺丝。4.2 DCS 系统热控设备安装4.2.1 概述DCS 的系统的安装包括机柜、设备、模块、电缆、接地等安装工作。4.2.2 作业预备和条件要求4.2.2.1DCS 机柜安装前应做好保管工作，确保设备要求的温度、湿度，并做好防水、防尘措施；4.2.2.2 电子室的土建、安装、电气、装修工程已全部完工，空调已具备使用条件，室内的温度、湿度等符合要求；4.2.2.3 施工用的材料、工机具等预备齐全；4.2.3.4 配备足够的合格作业人员。4.2.3 作业的程序与内容4.2.3.1DCS 机柜安装机柜及操纵台等设备从汽机房检修场运入，在机房零米开箱，然后用机房行车吊上运转层平台，使用手动液压叉车或自制的专用的运盘小车从进盘通道运至安装地点，车内应垫厚橡皮，并用尼龙吊带绑扎牢...
