32m直线梁静载试验大纲

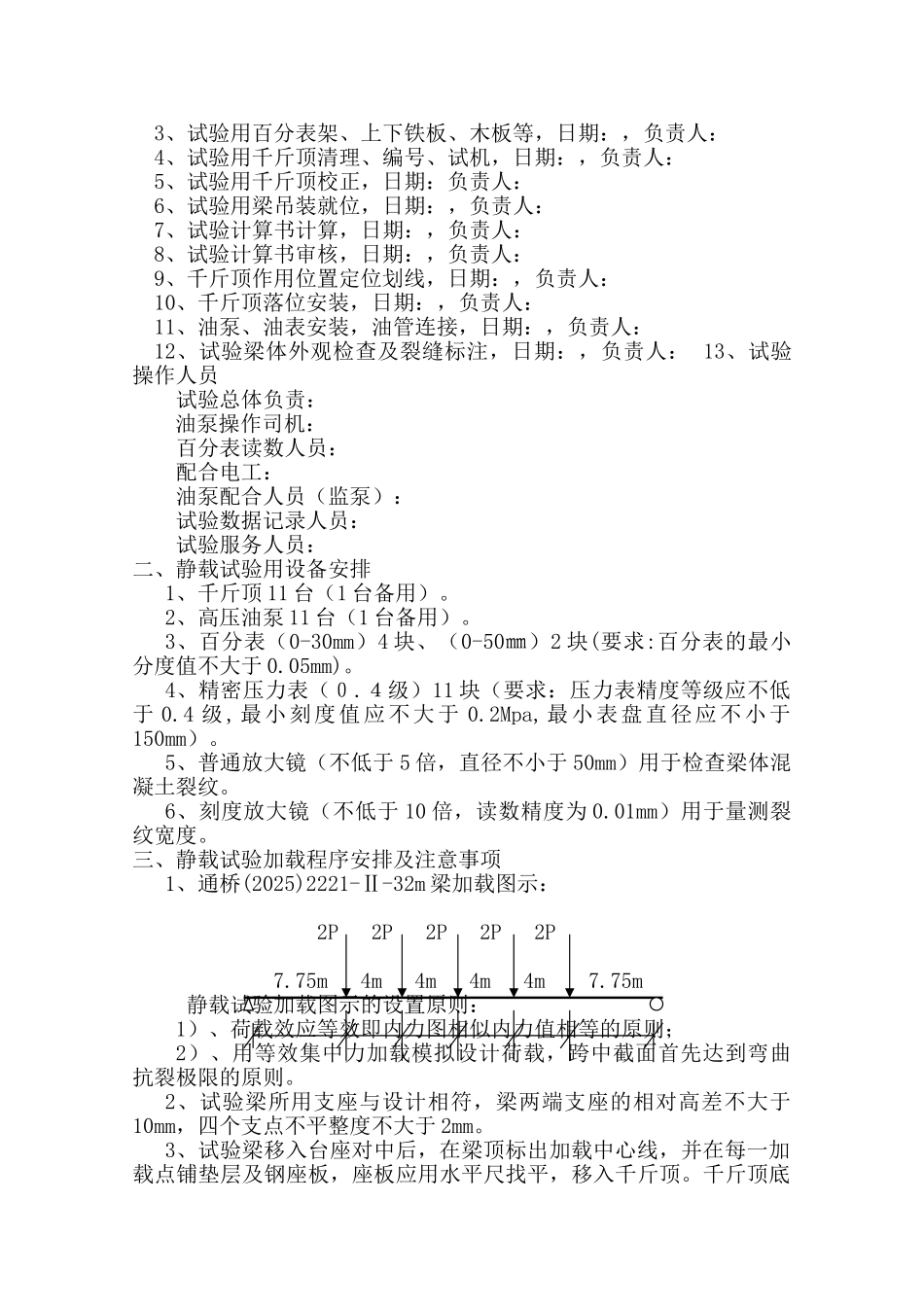

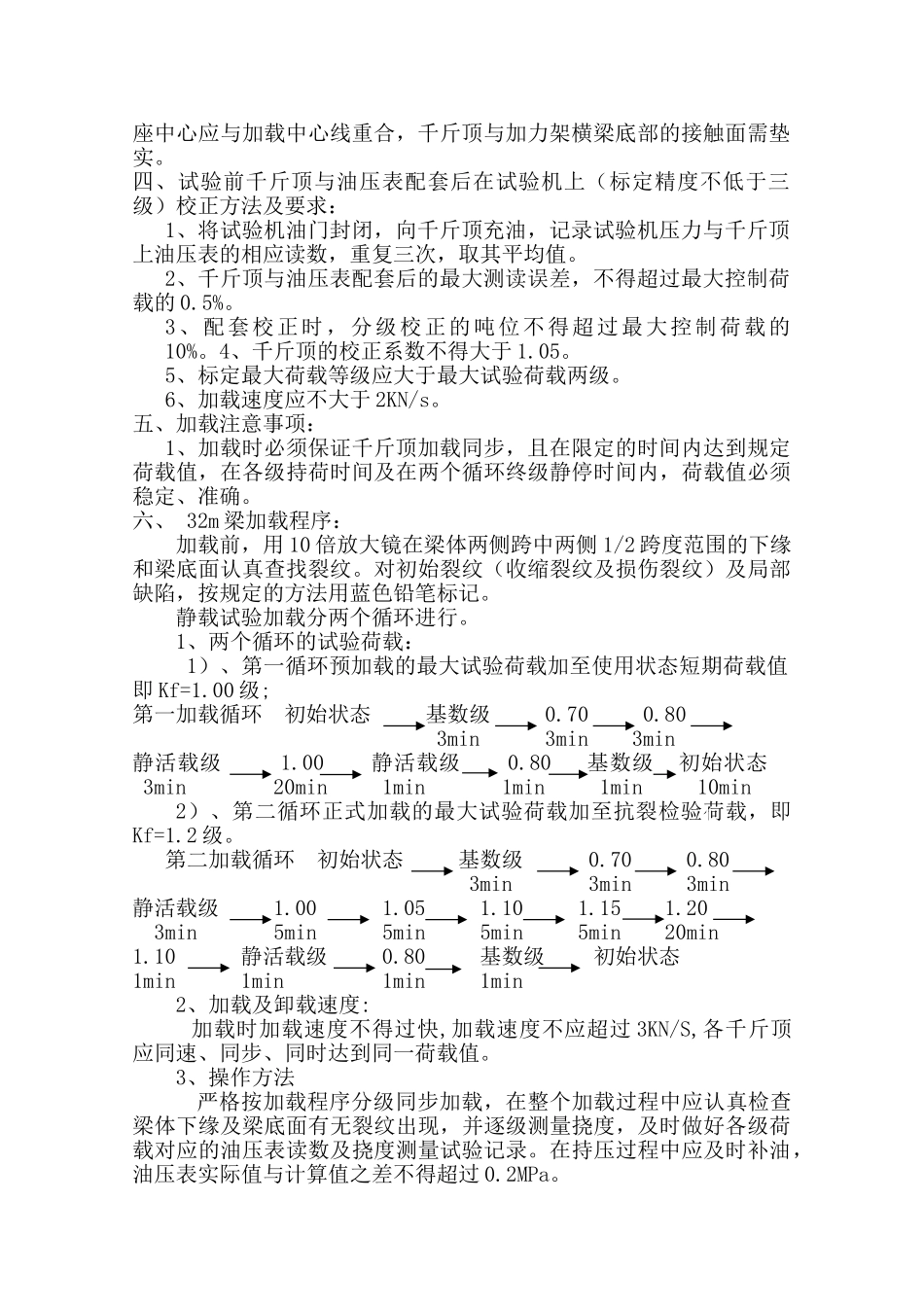

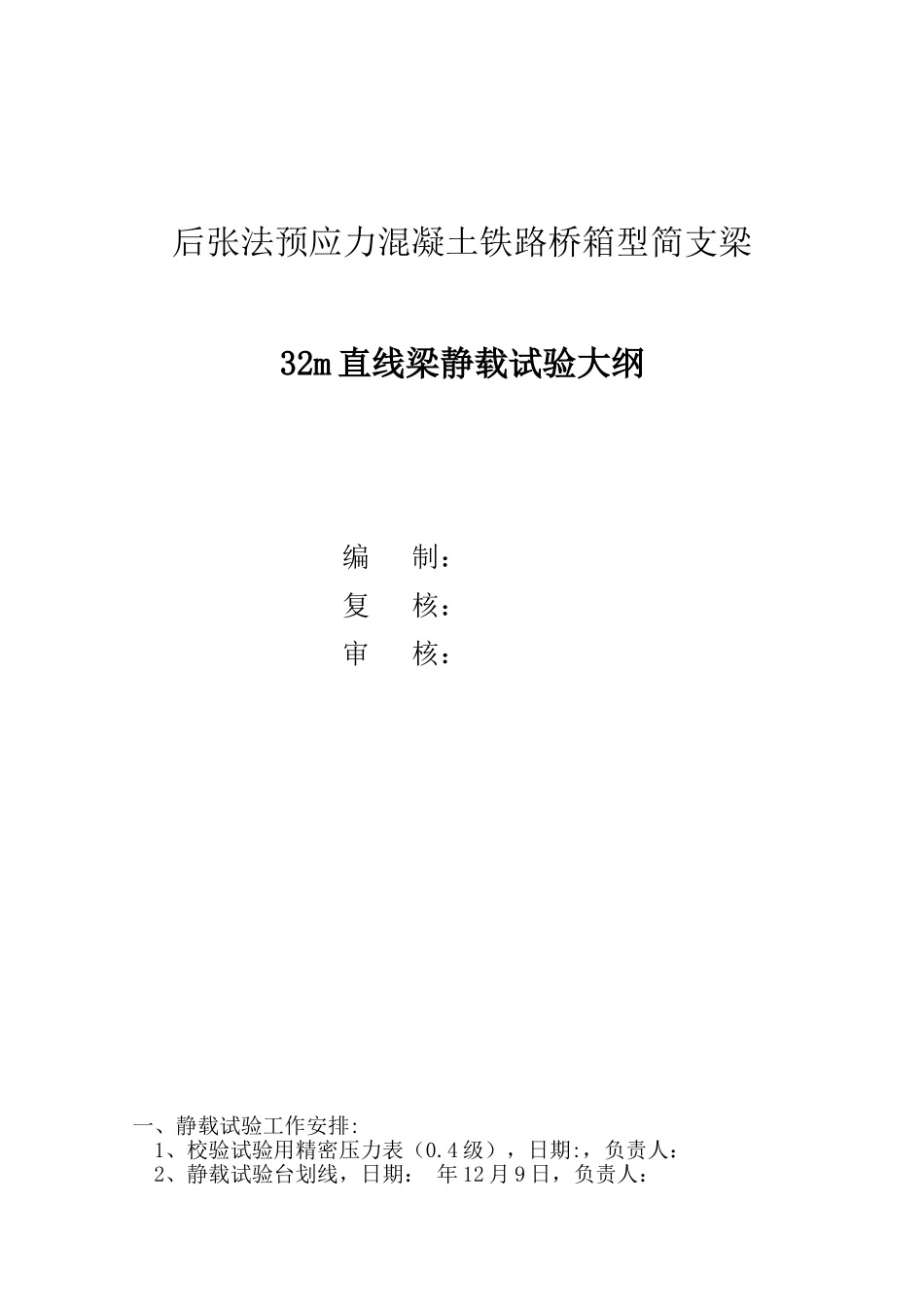

后张法预应力混凝土铁路桥箱型简支梁32m 直线梁静载试验大纲编 制： 复 核：审 核： 一、静载试验工作安排:1、校验试验用精密压力表（0.4 级），日期:，负责人： 2、静载试验台划线，日期： 年 12 月 9 日，负责人：3、试验用百分表架、上下铁板、木板等，日期：，负责人：4、试验用千斤顶清理、编号、试机，日期：，负责人： 5、试验用千斤顶校正，日期：负责人：6、试验用梁吊装就位，日期：，负责人： 7、试验计算书计算，日期：，负责人：8、试验计算书审核，日期：，负责人：9、千斤顶作用位置定位划线，日期：，负责人：10、千斤顶落位安装，日期：，负责人：11、油泵、油表安装，油管连接，日期：，负责人：12、试验梁体外观检查及裂缝标注，日期：，负责人： 13、试验操作人员试验总体负责：油泵操作司机：百分表读数人员：配合电工：油泵配合人员（监泵）：试验数据记录人员：试验服务人员：二、静载试验用设备安排1、千斤顶 11 台（1 台备用）。2、高压油泵 11 台（1 台备用）。3、百分表（0-30mm）4 块、（0-50㎜）2 块(要求:百分表的最小分度值不大于 0.05mm)。4、精密压力表（０.４级）11 块（要求：压力表精度等级应不低于 0.4 级,最小刻度值应不大于 0.2Mpa,最小表盘直径应不小于150mm）。5、普通放大镜（不低于 5 倍，直径不小于 50mm）用于检查梁体混凝土裂纹。6、刻度放大镜（不低于 10 倍，读数精度为 0.01mm）用于量测裂纹宽度。三、静载试验加载程序安排及注意事项1、通桥(2025)2221-Ⅱ-32m 梁加载图示： 2P 2P 2P 2P 2P7.75m 4m 4m 4m 4m 7.75m 静载试验加载图示的设置原则：1）、荷载效应等效即内力图相似内力值相等的原则；2）、用等效集中力加载模拟设计荷载，跨中截面首先达到弯曲抗裂极限的原则。2、试验梁所用支座与设计相符，梁两端支座的相对高差不大于10mm，四个支点不平整度不大于 2mm。3、试验梁移入台座对中后，在梁顶标出加载中心线，并在每一加载点铺垫层及钢座板，座板应用水平尺找平，移入千斤顶。千斤顶底座中心应与加载中心线重合，千斤顶与加力架横梁底部的接触面需垫实。四、试验前千斤顶与油压表配套后在试验机上（标定精度不低于三级）校正方法及要求：1、将试验机油门封闭，向千斤顶充油，记录试验机压力与千斤顶上油压表的相应读数，重复三次，取其平均值。2、千斤顶与油压表配套后的最大测读误差，不得超过最大控制荷载的 0.5%。3、配套校正时，...
