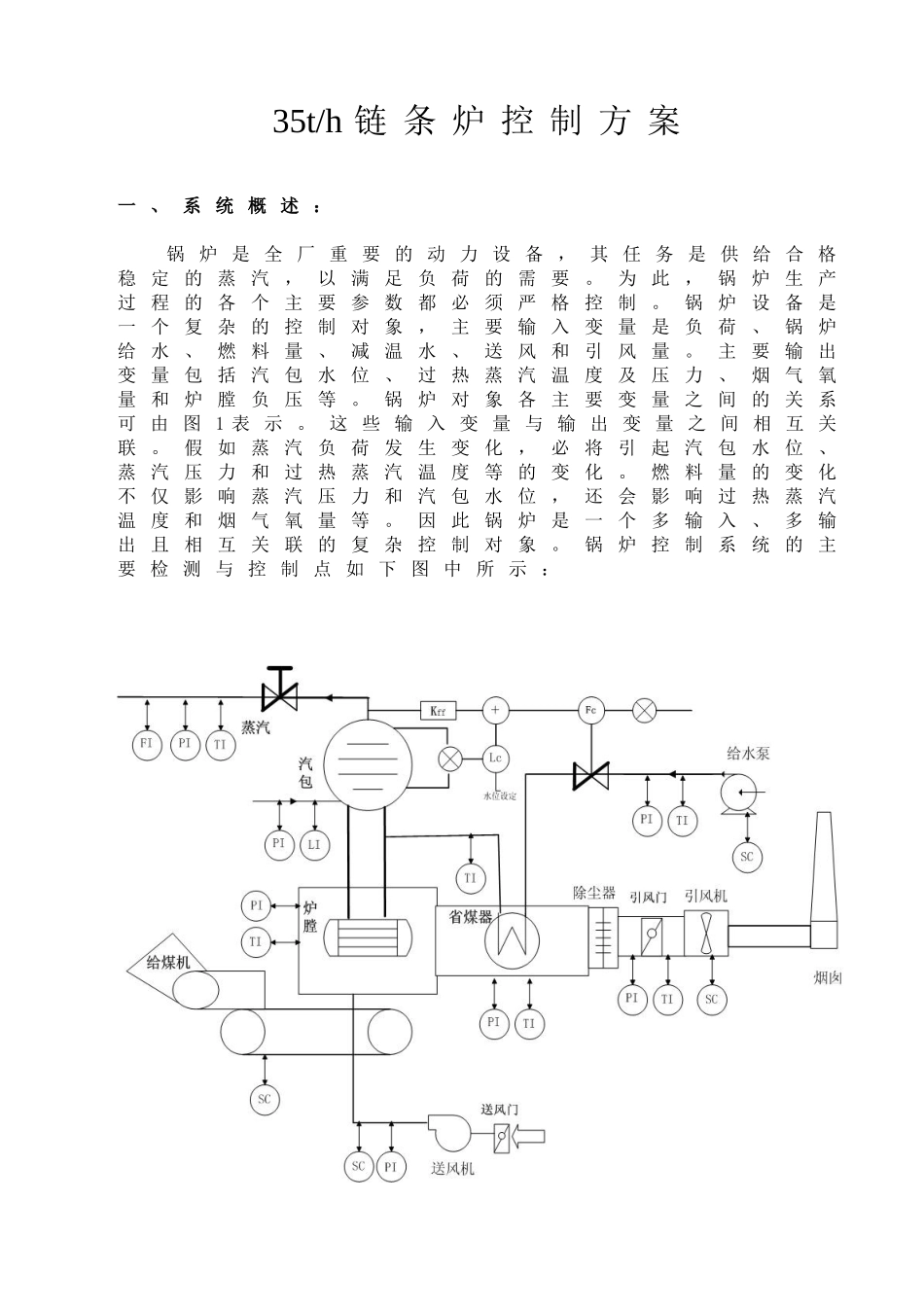

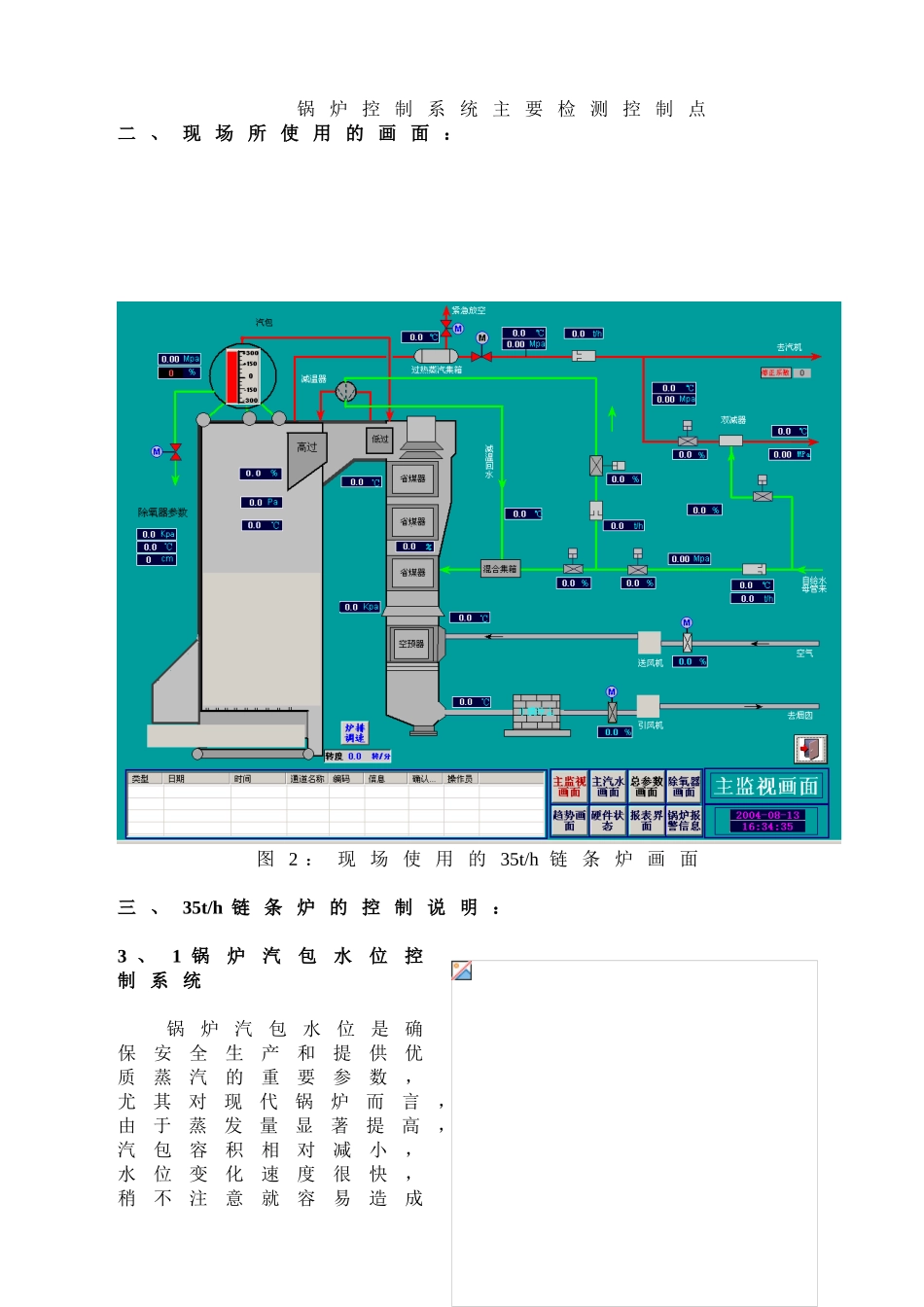

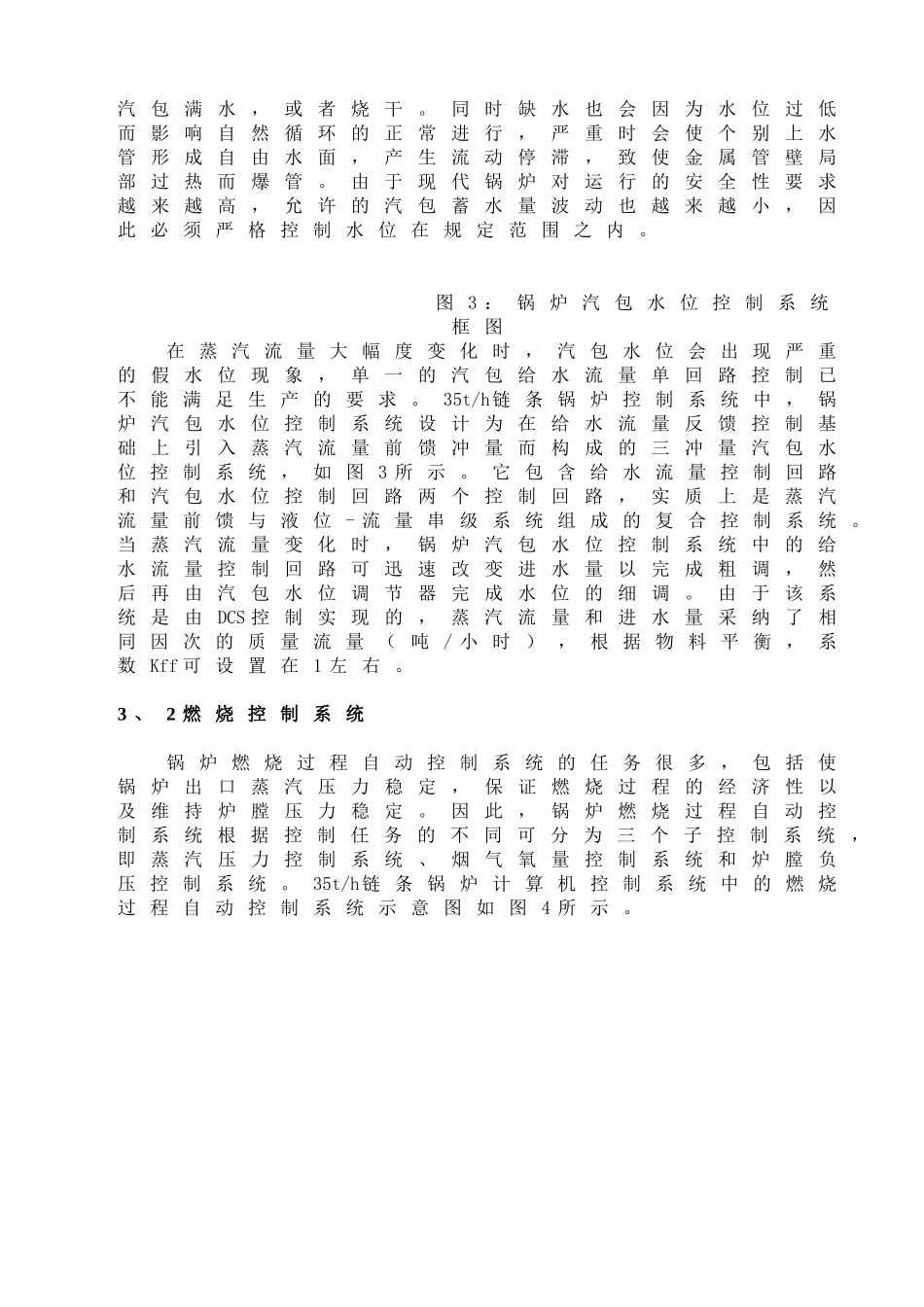

35t/h 链 条 炉 控 制 方 案一 、 系 统 概 述 ：锅 炉 是 全 厂 重 要 的 动 力 设 备 ， 其 任 务 是 供 给 合 格稳 定 的 蒸 汽 ， 以 满 足 负 荷 的 需 要 。 为 此 ， 锅 炉 生 产过 程 的 各 个 主 要 参 数 都 必 须 严 格 控 制 。 锅 炉 设 备 是一 个 复 杂 的 控 制 对 象 ， 主 要 输 入 变 量 是 负 荷 、 锅 炉给 水 、 燃 料 量 、 减 温 水 、 送 风 和 引 风 量 。 主 要 输 出变 量 包 括 汽 包 水 位 、 过 热 蒸 汽 温 度 及 压 力 、 烟 气 氧量 和 炉 膛 负 压 等 。 锅 炉 对 象 各 主 要 变 量 之 间 的 关 系可 由 图 1 表 示 。 这 些 输 入 变 量 与 输 出 变 量 之 间 相 互 关联 。 假 如 蒸 汽 负 荷 发 生 变 化 ， 必 将 引 起 汽 包 水 位 、蒸 汽 压 力 和 过 热 蒸 汽 温 度 等 的 变 化 。 燃 料 量 的 变 化不 仅 影 响 蒸 汽 压 力 和 汽 包 水 位 ， 还 会 影 响 过 热 蒸 汽温 度 和 烟 气 氧 量 等 。 因 此 锅 炉 是 一 个 多 输 入 、 多 输出 且 相 互 关 联 的 复 杂 控 制 对 象 。 锅 炉 控 制 系 统 的 主要 检 测 与 控 制 点 如 下 图 中 所 示 ：锅 炉 控 制 系 统 主 要 检 测 控 制 点二 、 现 场 所 使 用 的 画 面 ：图 2 ： 现 场 使 用 的 35t/h 链 条 炉 画 面三 、 35t/h 链 条 炉 的 控 制 说 明 ：3 、1 锅炉汽包水位控制 系 统锅炉汽包水位是确保安全生产和提供优质蒸汽的重要参数，尤其对现代锅炉而言，由于蒸发量显著提高，汽包容积相对减小，水位变化速度很快，稍不注意就容易造成汽 包 满 水 ， 或 者 烧 干 。 同 时 缺 水 也 会 因 为 水 位 过 低而 影 响 自 然 循 环 的 正 常 进 行 ， 严 重 时 会 使 个 别 上 水管 形 成 自 由 水 面 ， 产 生 流 动 停 滞 ， 致 使 金 属 管 壁 局部 过 热 而 爆 管 。 由 于 现 代 锅 炉 对 运 行 的 安 全 性 要 求越 来 越 高 ， 允 许 的 汽 包 蓄 水 ...
