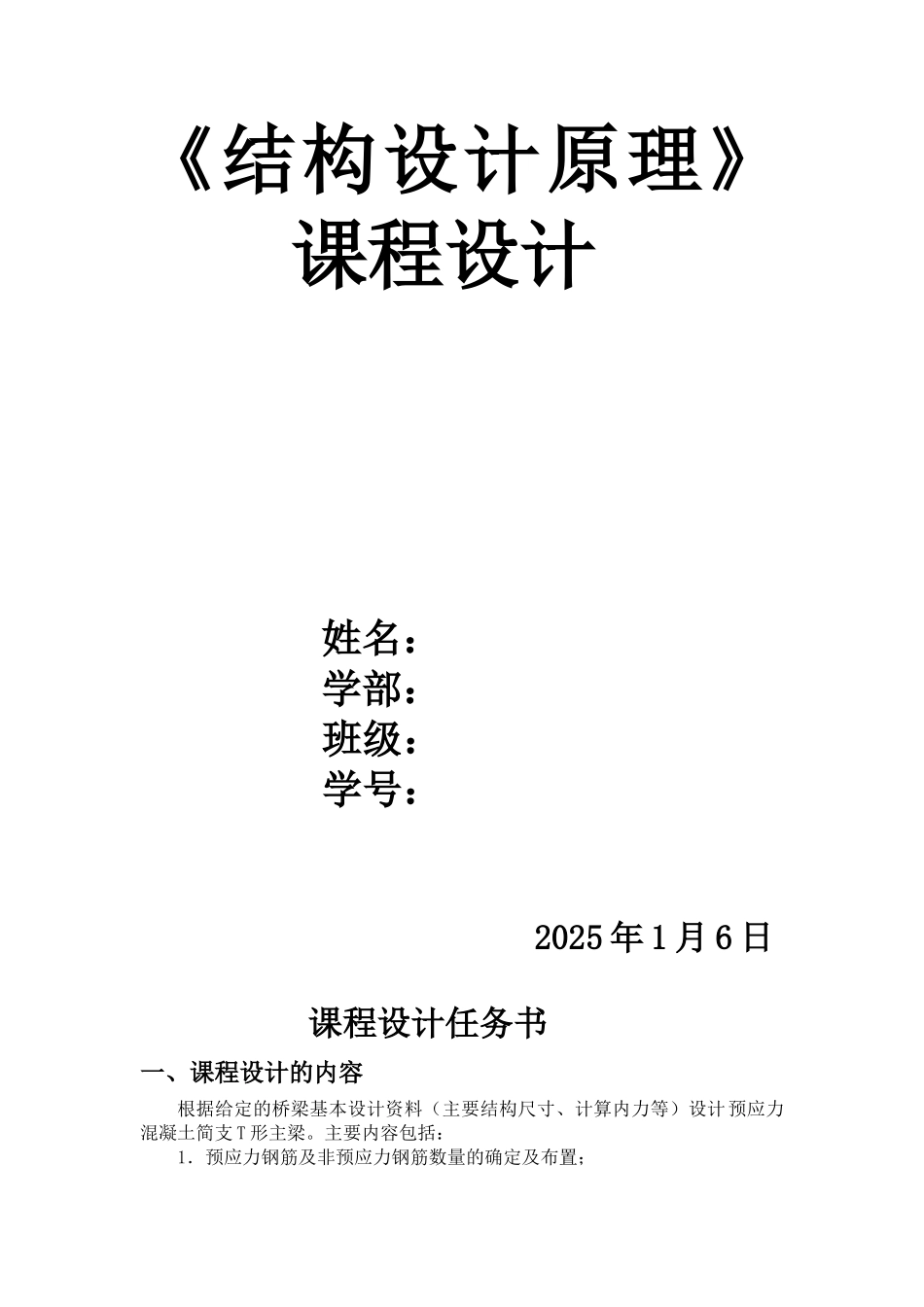

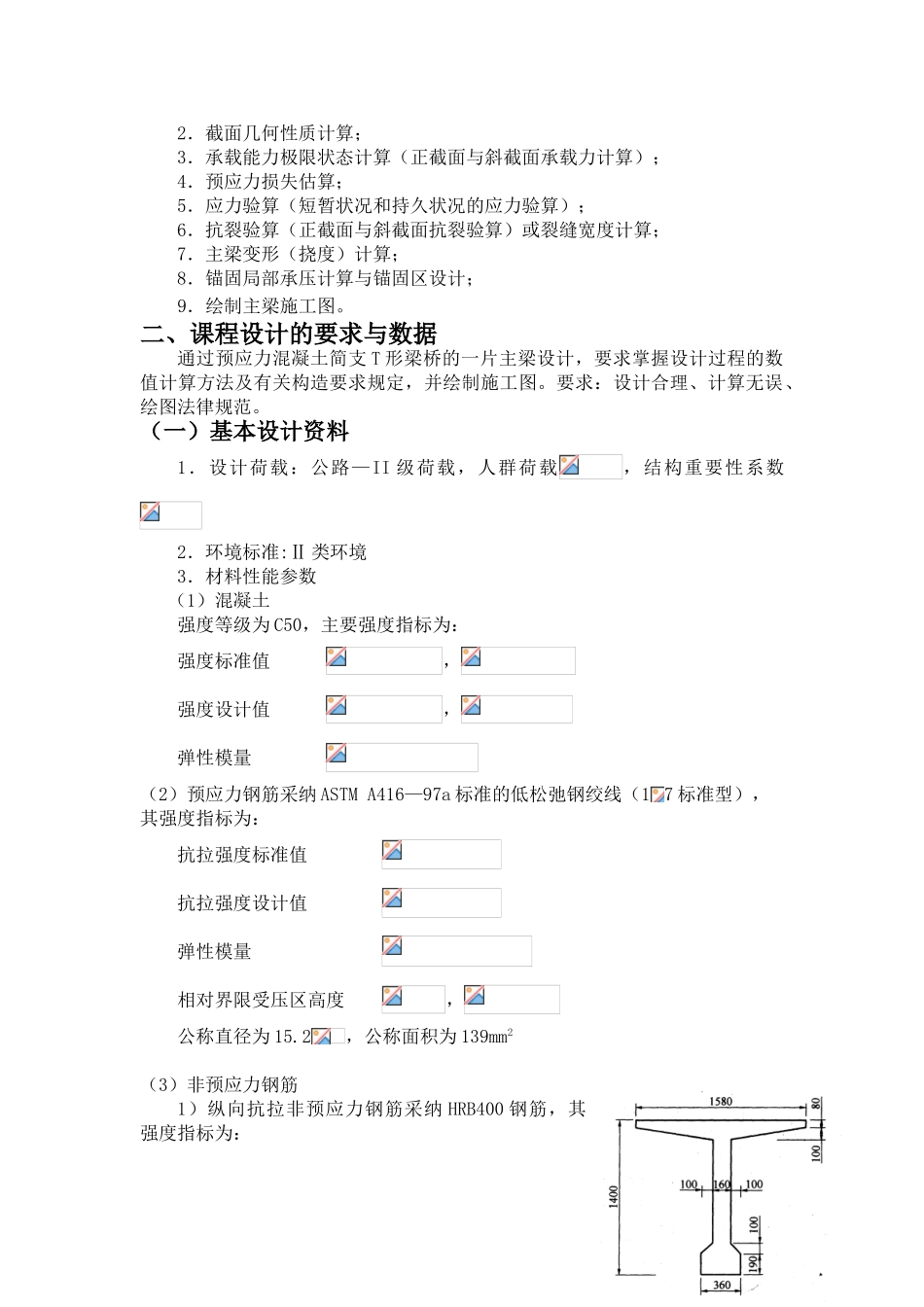

《结构设计原理》课程设计 姓名： 学部： 班级： 学号：2025 年 1 月 6 日课程设计任务书一、课程设计的内容根据给定的桥梁基本设计资料（主要结构尺寸、计算内力等）设计预应力混凝土简支 T 形主梁。主要内容包括：1．预应力钢筋及非预应力钢筋数量的确定及布置；2．截面几何性质计算；3．承载能力极限状态计算（正截面与斜截面承载力计算）；4．预应力损失估算；5．应力验算（短暂状况和持久状况的应力验算）；6．抗裂验算（正截面与斜截面抗裂验算）或裂缝宽度计算；7．主梁变形（挠度）计算；8．锚固局部承压计算与锚固区设计；9．绘制主梁施工图。二、课程设计的要求与数据通过预应力混凝土简支 T 形梁桥的一片主梁设计，要求掌握设计过程的数值计算方法及有关构造要求规定，并绘制施工图。要求：设计合理、计算无误、绘图法律规范。（一）基本设计资料1．设计荷载：公路—II 级荷载，人群荷载，结构重要性系数2．环境标准:Ⅱ 类环境3．材料性能参数（1）混凝土强度等级为 C50，主要强度指标为：强度标准值 ，强度设计值 ，弹性模量 （2）预应力钢筋采纳 ASTM A416—97a 标准的低松弛钢绞线（1 7 标准型），其强度指标为：抗拉强度标准值 抗拉强度设计值 弹性模量 相对界限受压区高度 ，公称直径为 15.2，公称面积为 139mm2（3）非预应力钢筋1）纵向抗拉非预应力钢筋采纳 HRB400 钢筋，其强度指标为：抗拉强度标准值 抗拉强度设计值 弹性模量 相对界限受压区高度 ，2）箍筋及构造钢筋采纳 HRB335 钢筋，其强度指标为：抗拉强度标准值 抗拉强度设计值 弹性模量 图 1 主梁跨中截面尺寸 （ 尺 寸 单 位 ：）4．主要结构尺寸主梁标准跨径，梁全长，计算跨径。 主梁高度，主梁间距，其中主梁上翼缘预制部分宽为，现浇段宽为，全桥由 5 片梁组成。主梁跨中截面尺寸如图1 所示。主梁支点截面或锚固截面的梁肋宽度为 600mm。（二）内力计算结果摘录1．恒载内力（1）预制主梁的自重 （2）二期恒载（包括桥面铺装、人行道及栏杆） 恒载内力计算结果见表 1（数据做参考，若有问题，可以修改）。2．活载内力汽车荷载按公路—II 级荷载计算，冲击系数=1.089，人群荷载按 3计算。活载内力以 2 号梁为准。活载内力计算结果见表 2（数据做参考，若有问题，可以修改）。3．内力组合（1）基本组合（用于承载能力极限状态计算） （2）短期组合（用于正常使用极限状态计算） （3）长期组合（用于...
