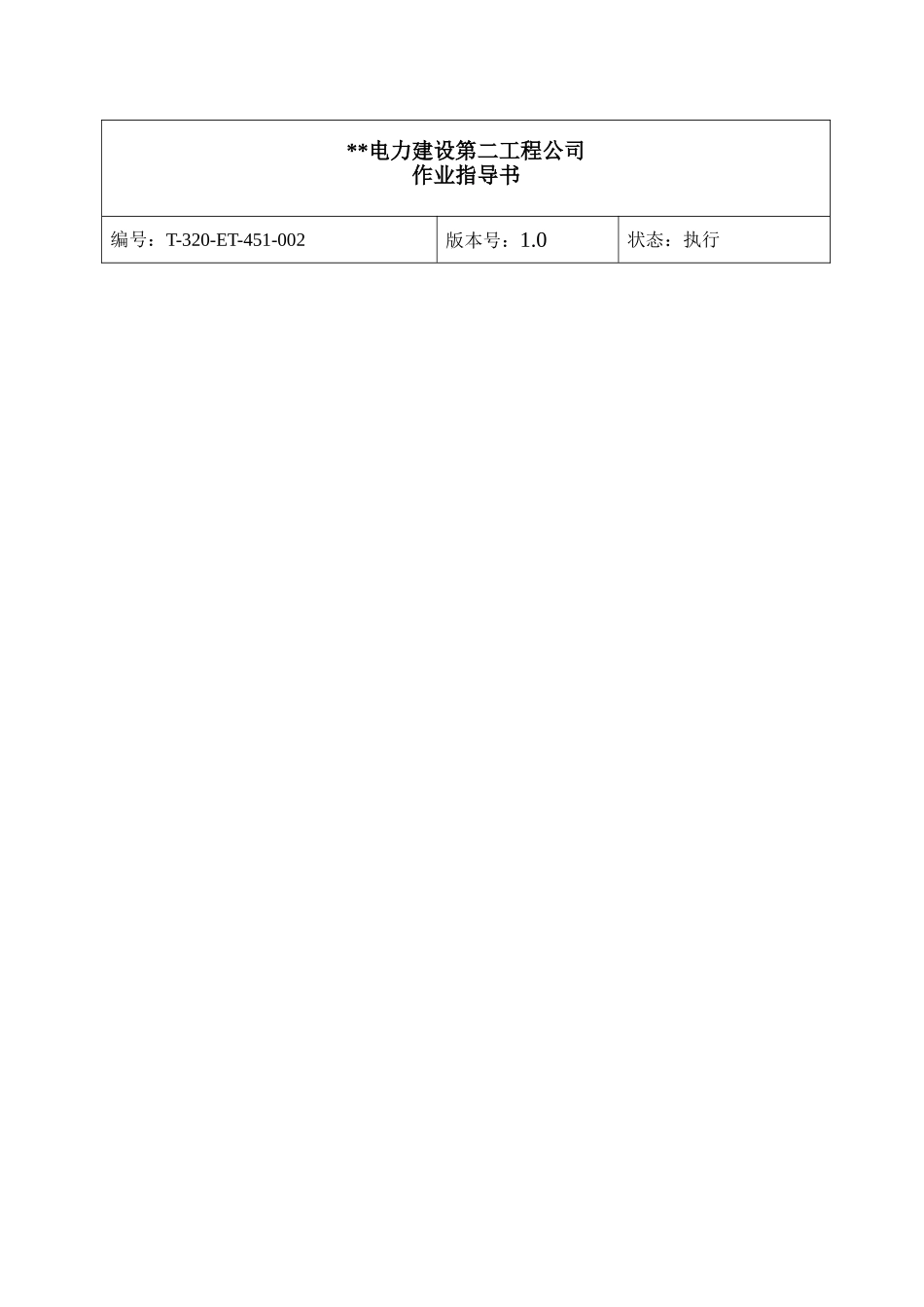

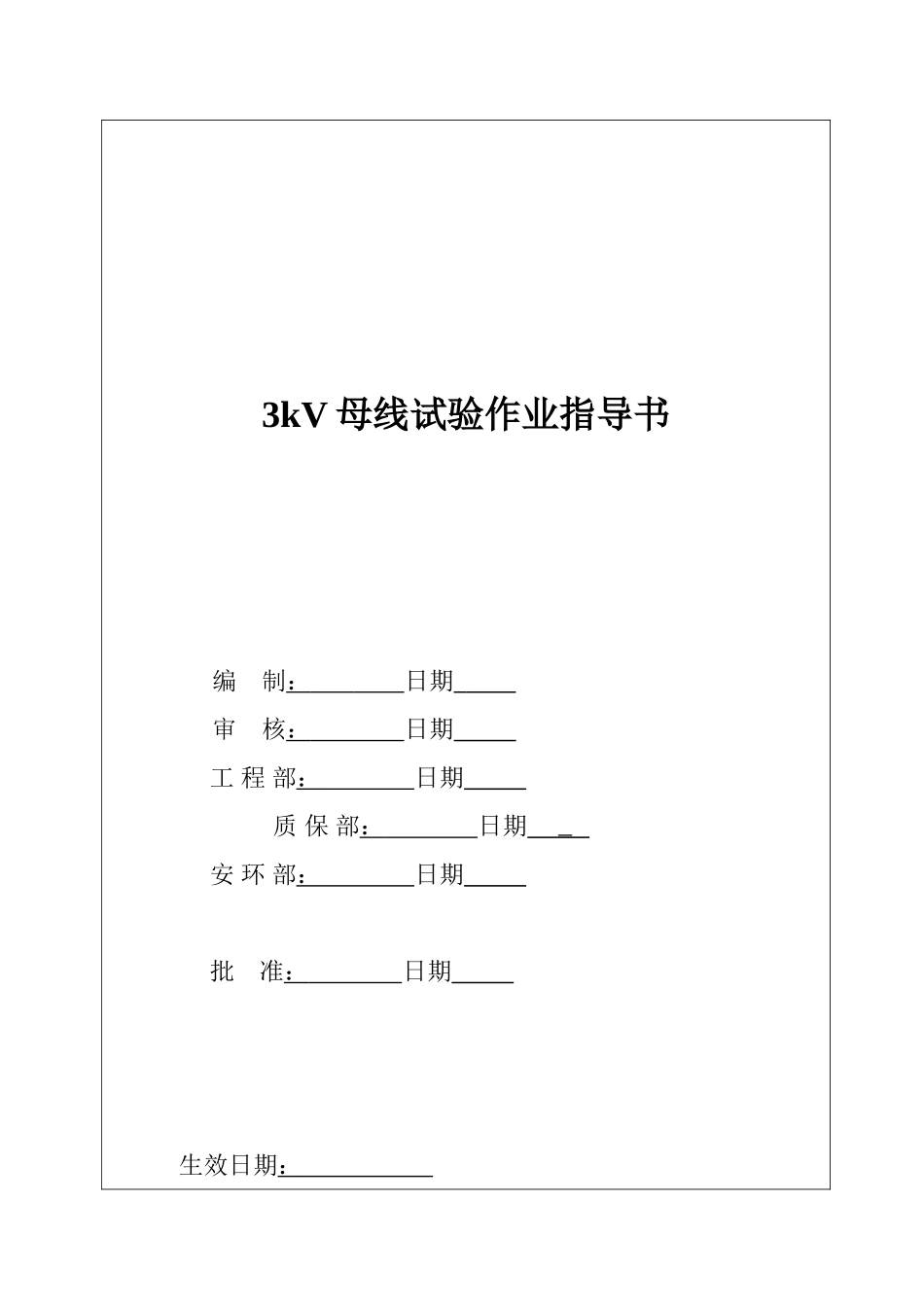

**电力建设第二工程公司作业指导书编号：T-320-ET-451-002版本号：1.0状态：执行3kV 母线试验作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： **电厂二期工程（2×900MW）#6 标段3kV 母线试验作业指导书编号：T-320-ET-451-002版本号：1.0状 态：执行目 录8目的9适用范围10编制依据11试验项目12试验人员13试验条件14试验方案15试验方法16环境因素分析17风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人1. 目的：为了保证***电厂二期工程（2×900MW）#6 标段母线安装的施工质量符合有关规程规定，及时发现存在的绝缘缺陷，保证电气设备安全投运。2. 适用范围：适用于**电厂二期工程（2×900MW）#6 标段中 3kV 母线不带电状态下交接试验。3. 编制依据：3.1. SIEMENS 施工图纸及安装手册3.2. 《电力建设安全工作规程》 （火力发电厂部分）3.3. 《电气装置安装工程电气设备交接试验标准》 （GB50150—91）4. 试验项目：4.1. 测量绝缘电阻4.2. 测量接触电阻4.3. 沟通耐压试验5. 试验人员：试验负责人： 1 人试验员： 3 人6. 试验条件：6.1. 所有参加试验人员资质证书齐全、有效，并经过详细的技术交底。6.2. 试验仪器合格有效。6.3. 母线安装工作结束，母线仓已清理洁净，支柱绝缘子和套管无灰尘、污垢，基础接地良好。6.4. 母线沟通耐压试验项目，被试设备范围为：本段母线、断路器、电流互感器。6.5. 相关设备出厂技术文件及试验报告齐全。6.6. 现场有可靠的施工电源。 6.7. 现场有足够的施工空间。7. 试验方案：见附图一。8. 试验方法：8.1. 测量绝缘电阻：8.1.1.试验接线：电源 母线 支柱绝缘子 测试母线绝缘电阻图8.1.2.试验仪器：2500V 摇表，干湿温度计8.1.3.试验步骤：a.将母线接地放电，放电时间不小于 1 分钟。b. 接好试验线，将非测试相接地，检查接线正确。c.接通电源，读取 1 分钟绝缘电阻值，同时记录温度和湿度。d. 试验完毕，必须将母线对地充分放电，放电时间至少 1 分钟。e.重复上述步骤，分别测量其他相的绝缘电阻。f.记录表格： 温度测量方式绝缘电阻A-B、C、GB-C、A、GC-A、B、G8.1.4.数据分析：与出厂值应无明显差别。8.1.5.安全注意事项：18 测量时，环境温度不宜低于 5℃，湿度不高于 80%。19 试验完毕，必须将被试品充分放电，以防残余电荷伤人。20...
