3门式刚架轻钢结构设计指导

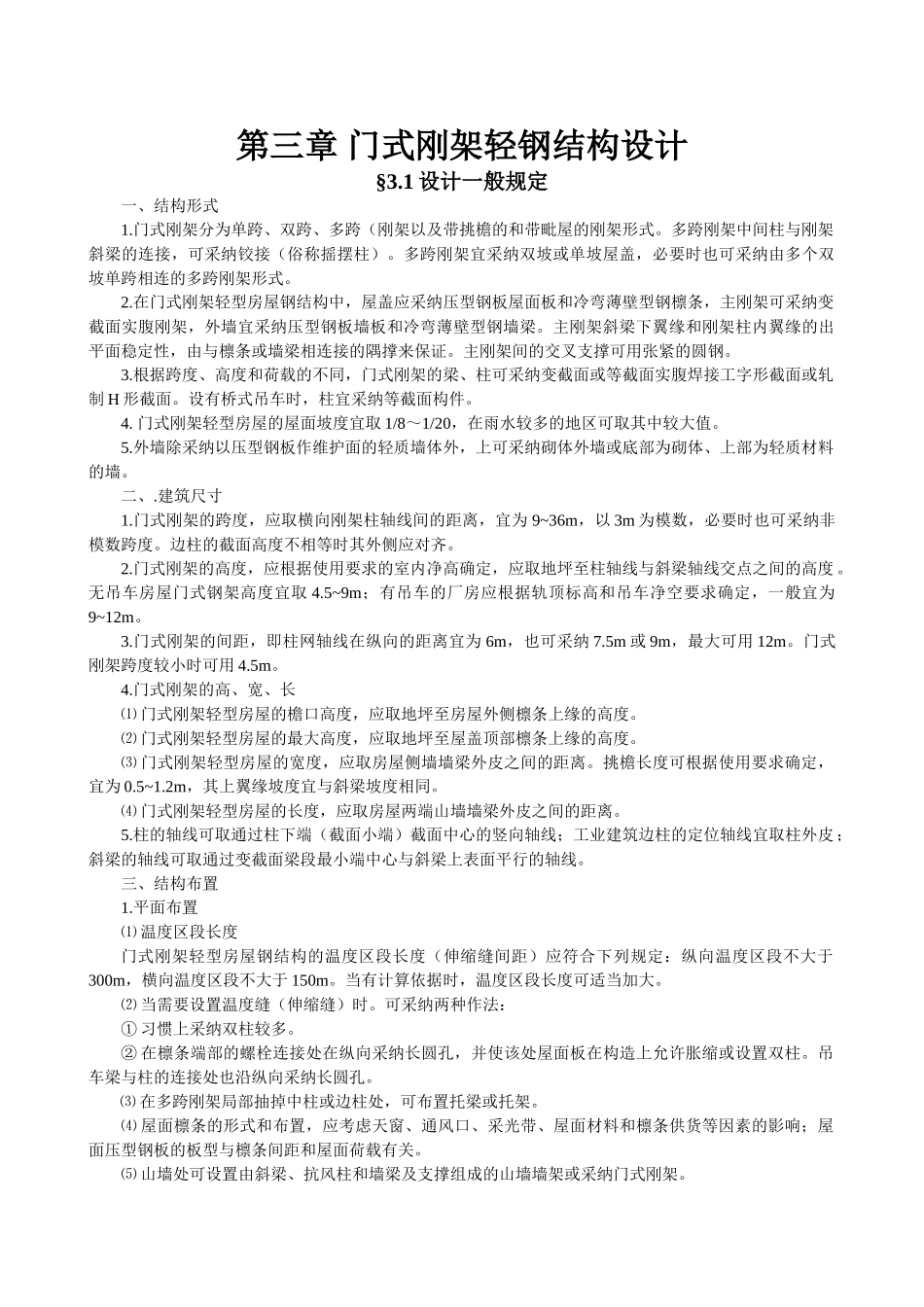

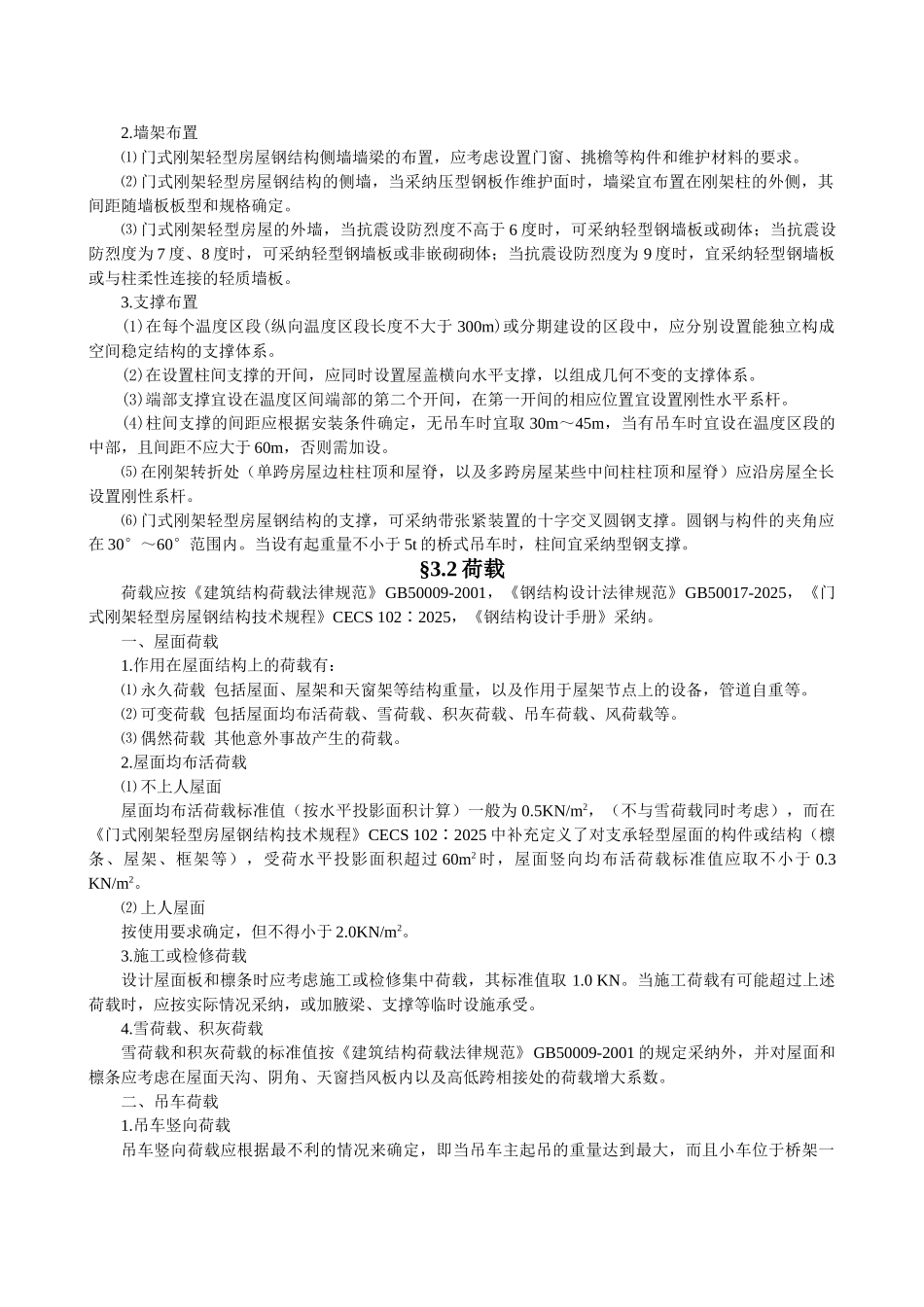

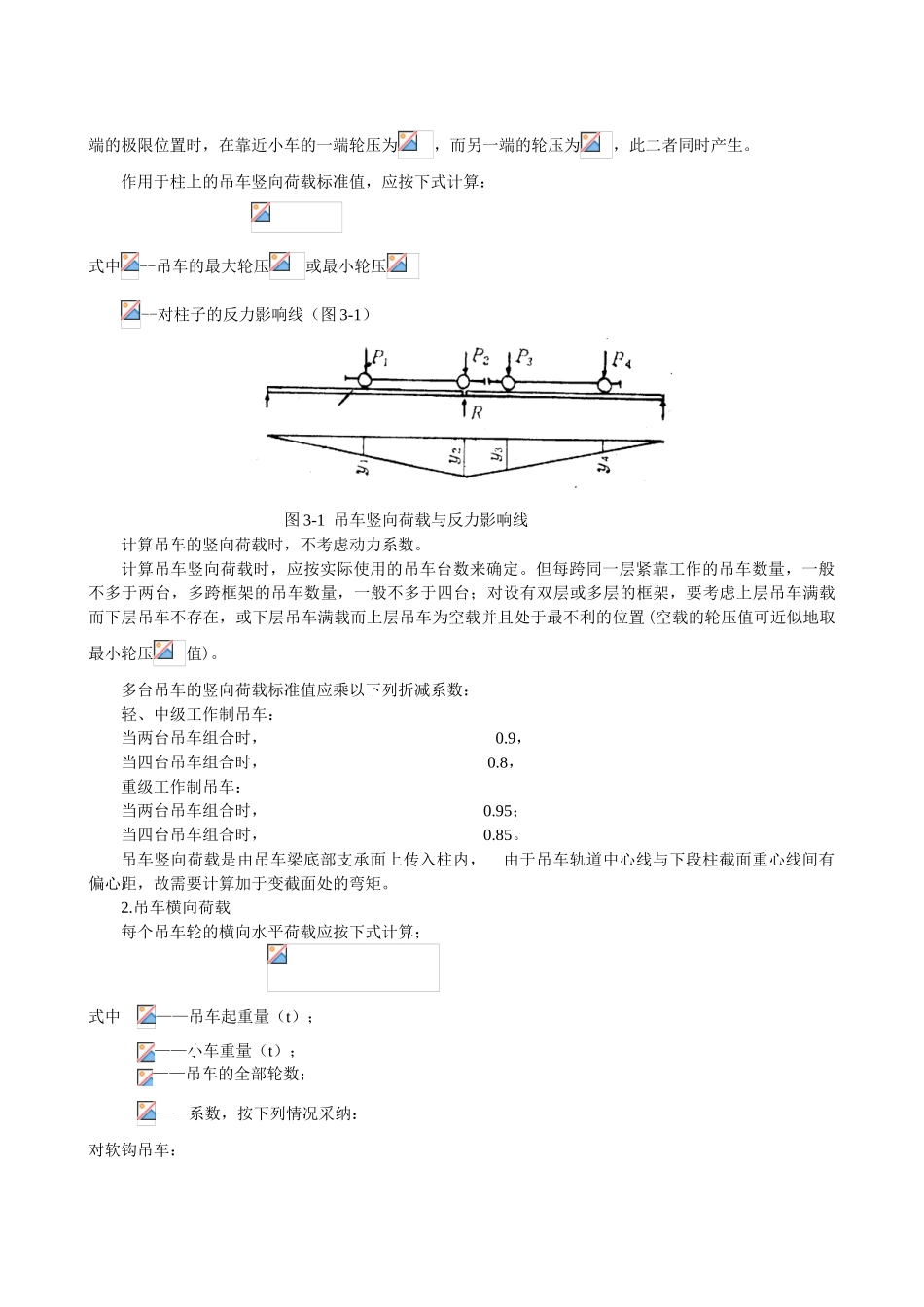

第三章 门式刚架轻钢结构设计§3.1 设计一般规定一、结构形式1.门式刚架分为单跨、双跨、多跨（刚架以及带挑檐的和带毗屋的刚架形式。多跨刚架中间柱与刚架斜梁的连接，可采纳铰接（俗称摇摆柱）。多跨刚架宜采纳双坡或单坡屋盖，必要时也可采纳由多个双坡单跨相连的多跨刚架形式。2.在门式刚架轻型房屋钢结构中，屋盖应采纳压型钢板屋面板和冷弯薄壁型钢檩条，主刚架可采纳变截面实腹刚架，外墙宜采纳压型钢板墙板和冷弯薄壁型钢墙梁。主刚架斜梁下翼缘和刚架柱内翼缘的出平面稳定性，由与檩条或墙梁相连接的隅撑来保证。主刚架间的交叉支撑可用张紧的圆钢。3.根据跨度、高度和荷载的不同，门式刚架的梁、柱可采纳变截面或等截面实腹焊接工字形截面或轧制 H 形截面。设有桥式吊车时，柱宜采纳等截面构件。4. 门式刚架轻型房屋的屋面坡度宜取 1/8～1/20，在雨水较多的地区可取其中较大值。5.外墙除采纳以压型钢板作维护面的轻质墙体外，上可采纳砌体外墙或底部为砌体、上部为轻质材料的墙。二、.建筑尺寸1.门式刚架的跨度，应取横向刚架柱轴线间的距离，宜为 9~36m，以 3m 为模数，必要时也可采纳非模数跨度。边柱的截面高度不相等时其外侧应对齐。2.门式刚架的高度，应根据使用要求的室内净高确定，应取地坪至柱轴线与斜梁轴线交点之间的高度。无吊车房屋门式钢架高度宜取 4.5~9m；有吊车的厂房应根据轨顶标高和吊车净空要求确定，一般宜为9~12m。3.门式刚架的间距，即柱网轴线在纵向的距离宜为 6m，也可采纳 7.5m 或 9m，最大可用 12m。门式刚架跨度较小时可用 4.5m。4.门式刚架的高、宽、长⑴ 门式刚架轻型房屋的檐口高度，应取地坪至房屋外侧檩条上缘的高度。⑵ 门式刚架轻型房屋的最大高度，应取地坪至屋盖顶部檩条上缘的高度。⑶ 门式刚架轻型房屋的宽度，应取房屋侧墙墙梁外皮之间的距离。挑檐长度可根据使用要求确定，宜为 0.5~1.2m，其上翼缘坡度宜与斜梁坡度相同。⑷ 门式刚架轻型房屋的长度，应取房屋两端山墙墙梁外皮之间的距离。5.柱的轴线可取通过柱下端（截面小端）截面中心的竖向轴线；工业建筑边柱的定位轴线宜取柱外皮；斜梁的轴线可取通过变截面梁段最小端中心与斜梁上表面平行的轴线。三、结构布置1.平面布置⑴ 温度区段长度门式刚架轻型房屋钢结构的温度区段长度（伸缩缝间距）应符合下列规定：纵向温度区段不大于300m，横向温度区段不大于 150m。当有计算依据时，温度区段长度可适当加大。⑵ 当需要...
