4.5-1区桁架组装施工

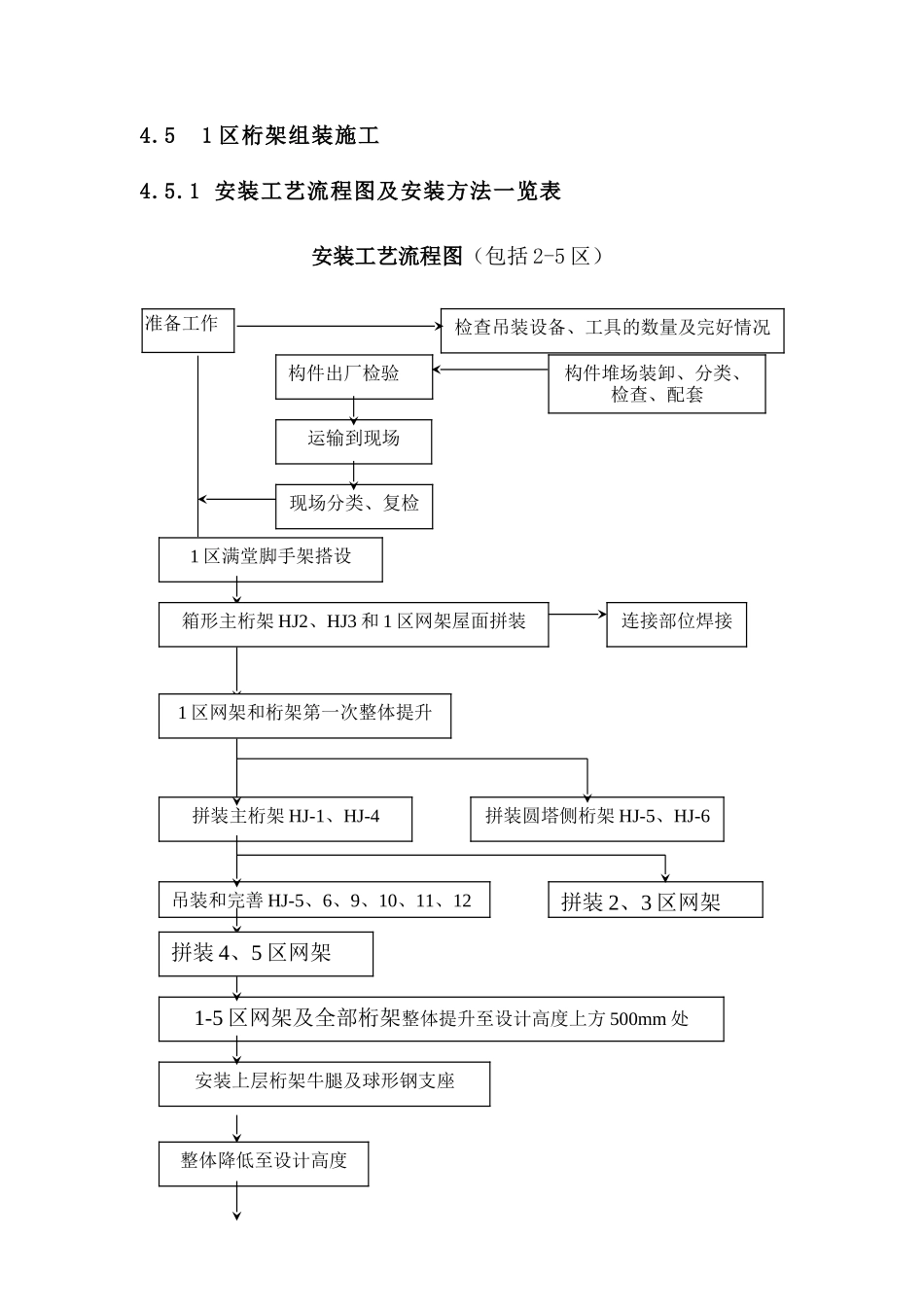

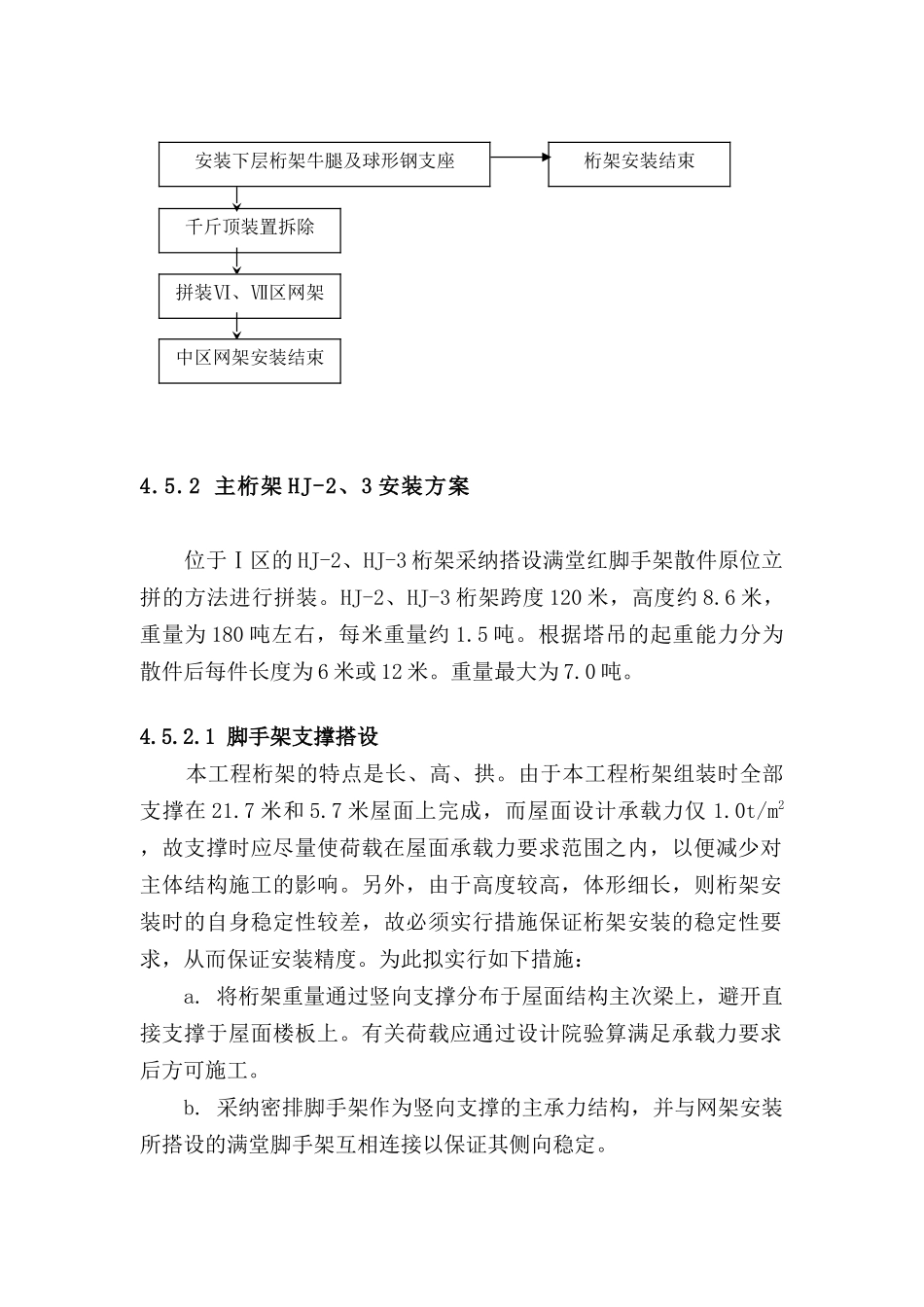

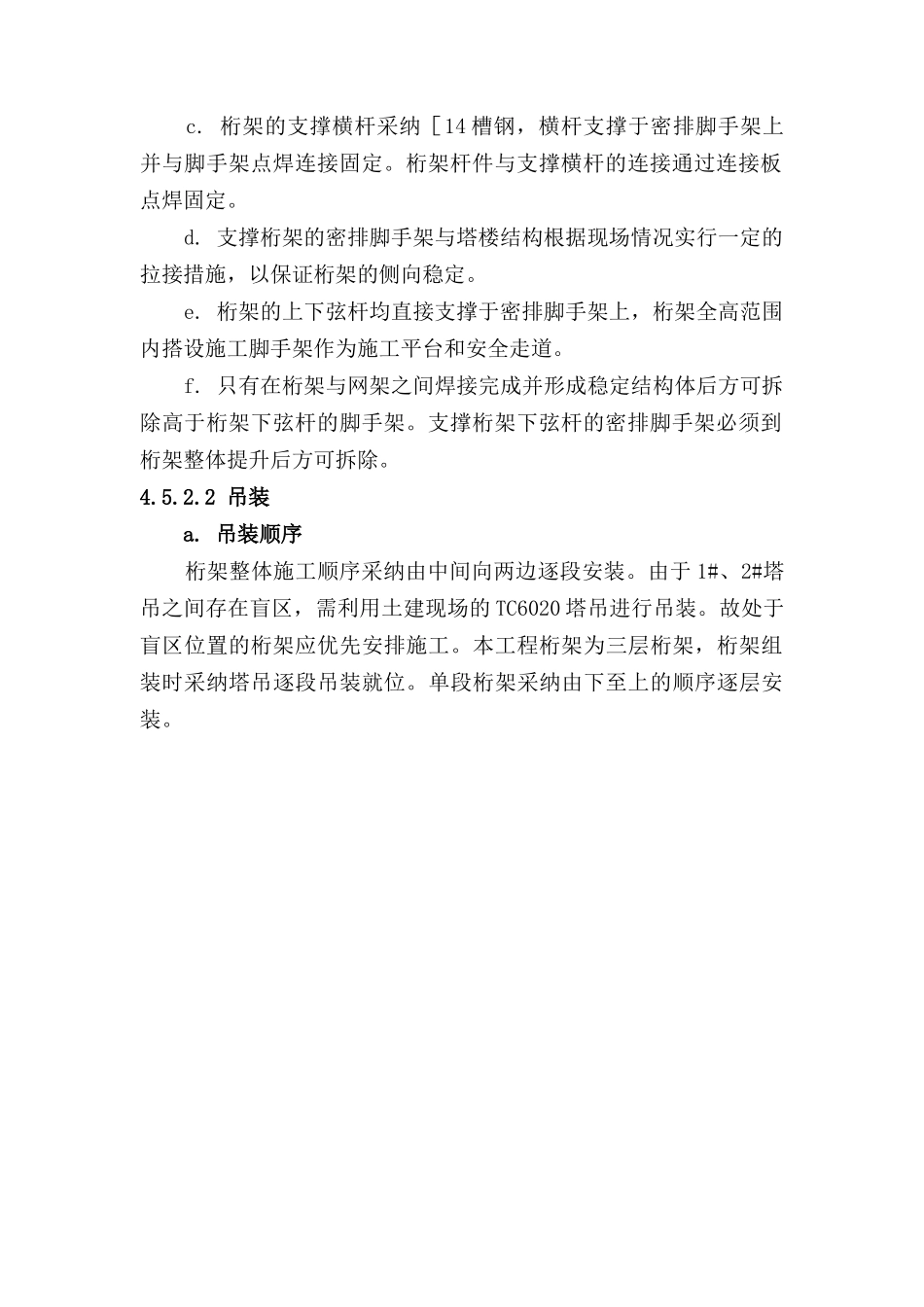

4.5 1 区桁架组装施工4.5.1 安装工艺流程图及安装方法一览表安装工艺流程图（包括 2-5 区）准备工作检查吊装设备、工具的数量及完好情况构件出厂检验运输到现场构件堆场装卸、分类、检查、配套现场分类、复检1 区满堂脚手架搭设拼装圆塔侧桁架 HJ-5、HJ-6拼装主桁架 HJ-1、HJ-4连接部位焊接箱形主桁架 HJ2、HJ3 和 1 区网架屋面拼装吊装和完善 HJ-5、6、9、10、11、121-5 区网架及全部桁架整体提升至设计高度上方 500mm 处安装上层桁架牛腿及球形钢支座整体降低至设计高度1 区网架和桁架第一次整体提升拼装 2、3 区网架拼装 4、5 区网架4.5.2 主桁架 HJ-2、3 安装方案位于Ⅰ区的 HJ-2、HJ-3 桁架采纳搭设满堂红脚手架散件原位立拼的方法进行拼装。HJ-2、HJ-3 桁架跨度 120 米，高度约 8.6 米，重量为 180 吨左右，每米重量约 1.5 吨。根据塔吊的起重能力分为散件后每件长度为 6 米或 12 米。重量最大为 7.0 吨。4.5.2.1 脚手架支撑搭设 本工程桁架的特点是长、高、拱。由于本工程桁架组装时全部支撑在 21.7 米和 5.7 米屋面上完成，而屋面设计承载力仅 1.0t/m2，故支撑时应尽量使荷载在屋面承载力要求范围之内，以便减少对主体结构施工的影响。另外，由于高度较高，体形细长，则桁架安装时的自身稳定性较差，故必须实行措施保证桁架安装的稳定性要求，从而保证安装精度。为此拟实行如下措施： a. 将桁架重量通过竖向支撑分布于屋面结构主次梁上，避开直接支撑于屋面楼板上。有关荷载应通过设计院验算满足承载力要求后方可施工。 b. 采纳密排脚手架作为竖向支撑的主承力结构，并与网架安装所搭设的满堂脚手架互相连接以保证其侧向稳定。千斤顶装置拆除桁架安装结束安装下层桁架牛腿及球形钢支座拼装Ⅵ、Ⅶ区网架中区网架安装结束 c. 桁架的支撑横杆采纳［14 槽钢，横杆支撑于密排脚手架上并与脚手架点焊连接固定。桁架杆件与支撑横杆的连接通过连接板点焊固定。 d. 支撑桁架的密排脚手架与塔楼结构根据现场情况实行一定的拉接措施，以保证桁架的侧向稳定。 e. 桁架的上下弦杆均直接支撑于密排脚手架上，桁架全高范围内搭设施工脚手架作为施工平台和安全走道。 f. 只有在桁架与网架之间焊接完成并形成稳定结构体后方可拆除高于桁架下弦杆的脚手架。支撑桁架下弦杆的密排脚手架必须到桁架整体提升后方可拆除。4.5.2.2 吊装 a. 吊装顺序 桁架整体施工顺序采纳由中间向两边逐段安装。...
