41层大酒店水电安装工程施工方案

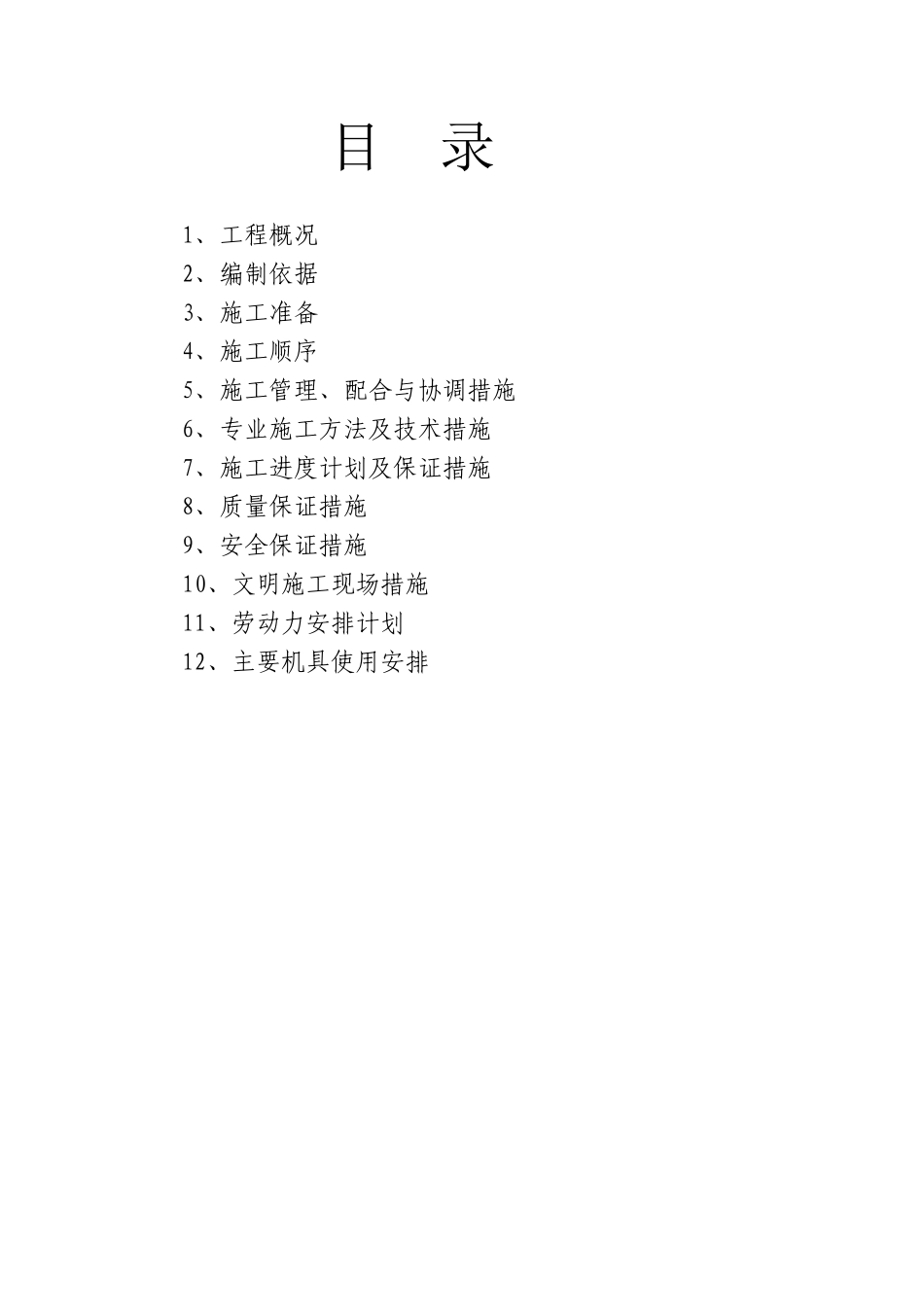

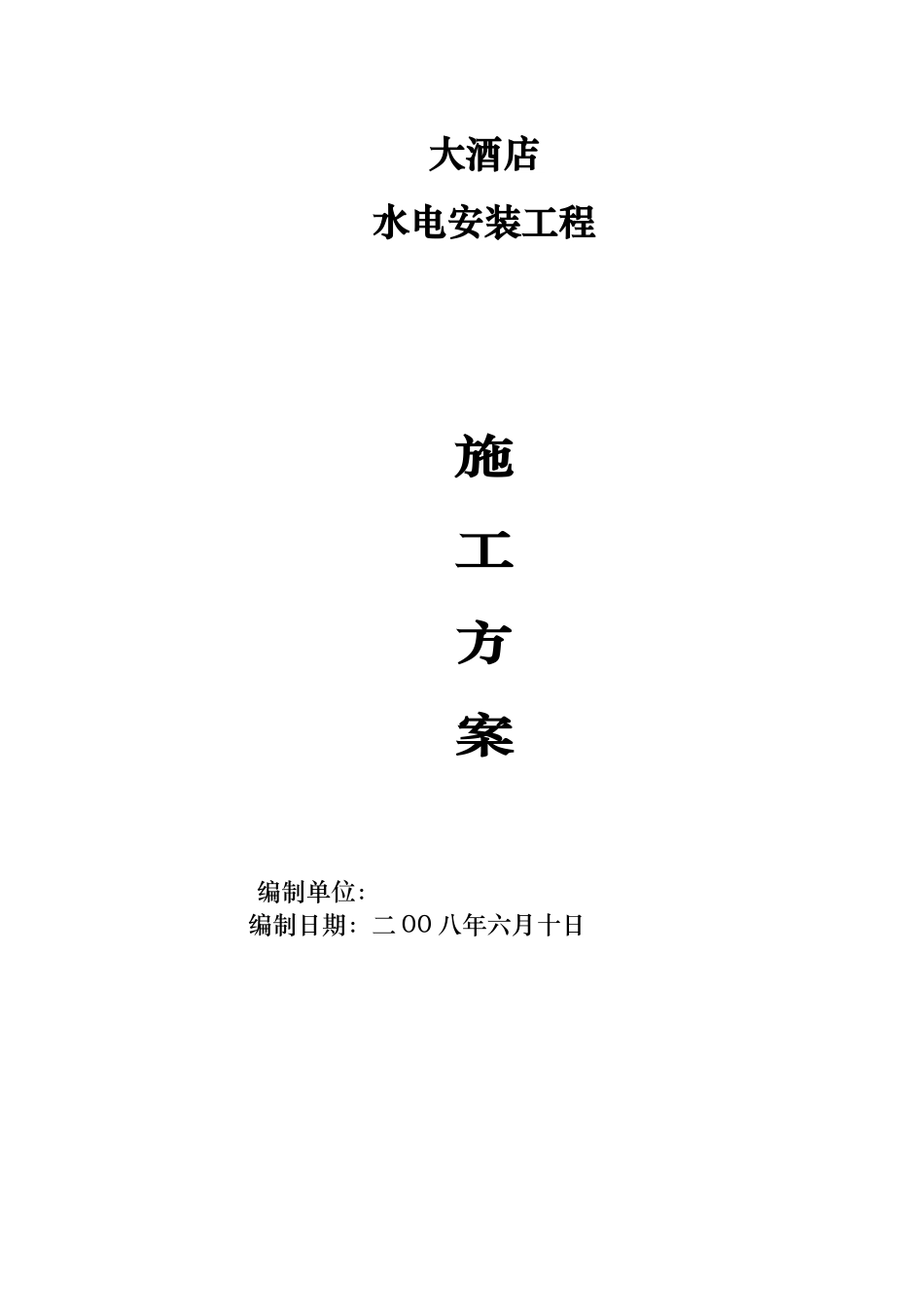

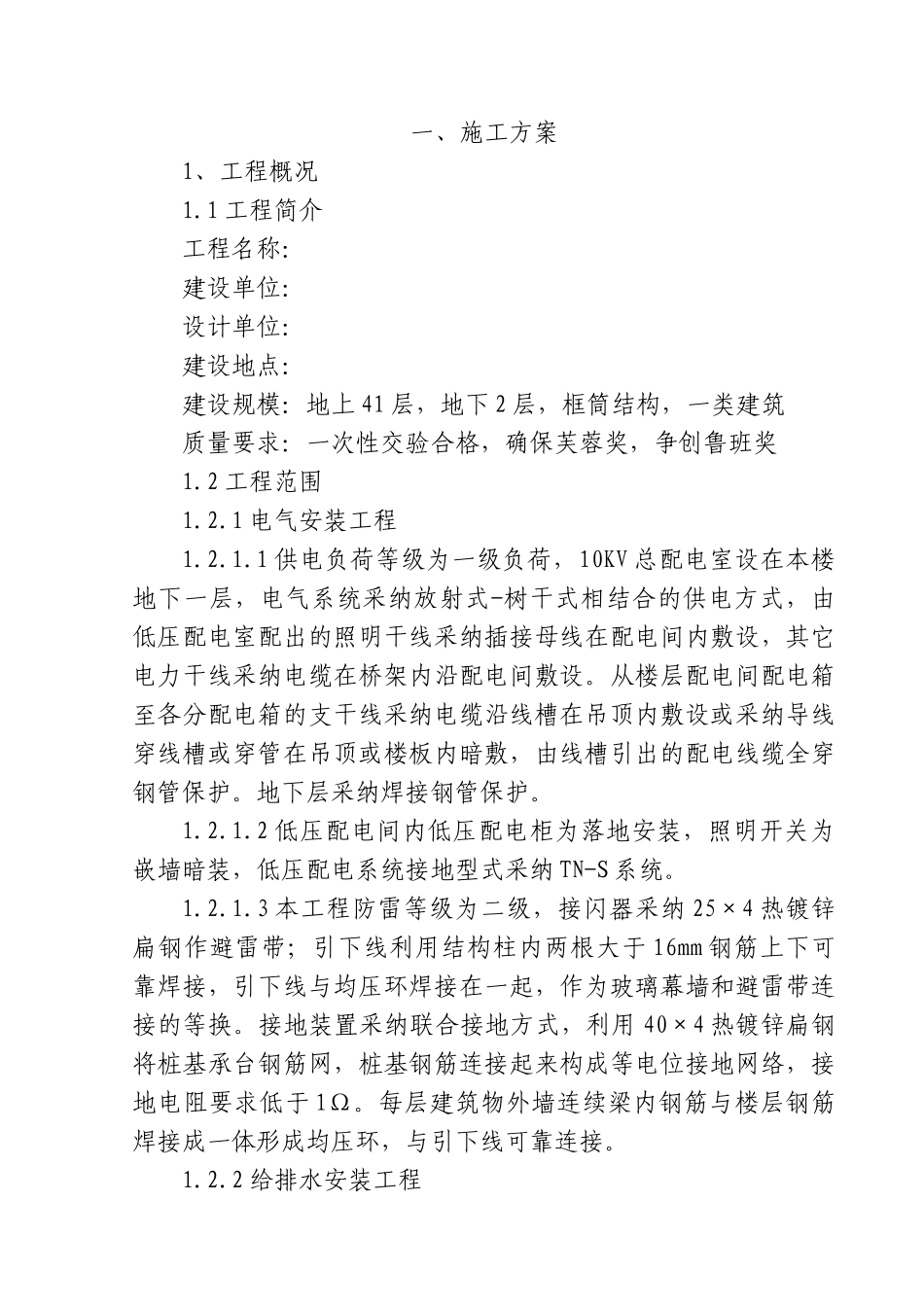

大酒店水电安装工程施工方案编制单位： 编制日期：二 00 八年六月十日目 录1、工程概况2、编制依据3、施工准备4、施工顺序5、施工管理、配合与协调措施6、专业施工方法及技术措施7、施工进度计划及保证措施8、质量保证措施9、安全保证措施10、文明施工现场措施11、劳动力安排计划12、主要机具使用安排一、施工方案1、工程概况1.1 工程简介工程名称： 建设单位：设计单位： 建设地点：建设规模：地上 41 层，地下 2 层，框筒结构，一类建筑质量要求：一次性交验合格，确保芙蓉奖，争创鲁班奖1.2 工程范围1.2.1 电气安装工程1.2.1.1 供电负荷等级为一级负荷，10KV 总配电室设在本楼地下一层，电气系统采纳放射式-树干式相结合的供电方式，由低压配电室配出的照明干线采纳插接母线在配电间内敷设，其它电力干线采纳电缆在桥架内沿配电间敷设。从楼层配电间配电箱至各分配电箱的支干线采纳电缆沿线槽在吊顶内敷设或采纳导线穿线槽或穿管在吊顶或楼板内暗敷，由线槽引出的配电线缆全穿钢管保护。地下层采纳焊接钢管保护。1.2.1.2 低压配电间内低压配电柜为落地安装，照明开关为嵌墙暗装，低压配电系统接地型式采纳 TN-S 系统。1.2.1.3 本工程防雷等级为二级，接闪器采纳 25×4 热镀锌扁钢作避雷带；引下线利用结构柱内两根大于 16mm 钢筋上下可靠焊接，引下线与均压环焊接在一起，作为玻璃幕墙和避雷带连接的等换。接地装置采纳联合接地方式，利用 40×4 热镀锌扁钢将桩基承台钢筋网，桩基钢筋连接起来构成等电位接地网络，接地电阻要求低于 1Ω。每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，与引下线可靠连接。1.2.2 给排水安装工程1.2.2.1 采纳分区供水分式，地下室设置生活水池，加压泵房，除车库地面冲水外，其余用水均经过滤消毒处理，7-19 层病房及办公 24h 供应热水，地下室一层设食堂为定时供应热水，以上部分热交换器及热循环泵设于地下室，中心供应手术室卫生通过热水供应单独在设备一层热交换器，并设电加热器备用供水1-4 层其余公共卫生间及沐浴间分就近设电热水器供应热水。1.2.2.2 蒸馏水、纯水管采纳不锈钢管，卡压式连接；生活给水加压泵进、出水管，屋顶水箱出水立管采纳新型钢塑复合管卡箍连接，各分区冷热水管干管、支管采纳薄壁紫铜管；技术室排水管采纳 HDPE 塑料排水管，电熔连接，其余排水管采纳离心浇铸柔性接口排水承插铸铁管，橡胶“O”型圈密封；排水泵的接管及排出管管...
