4406平米六层框架宿舍楼结构计算毕业设计

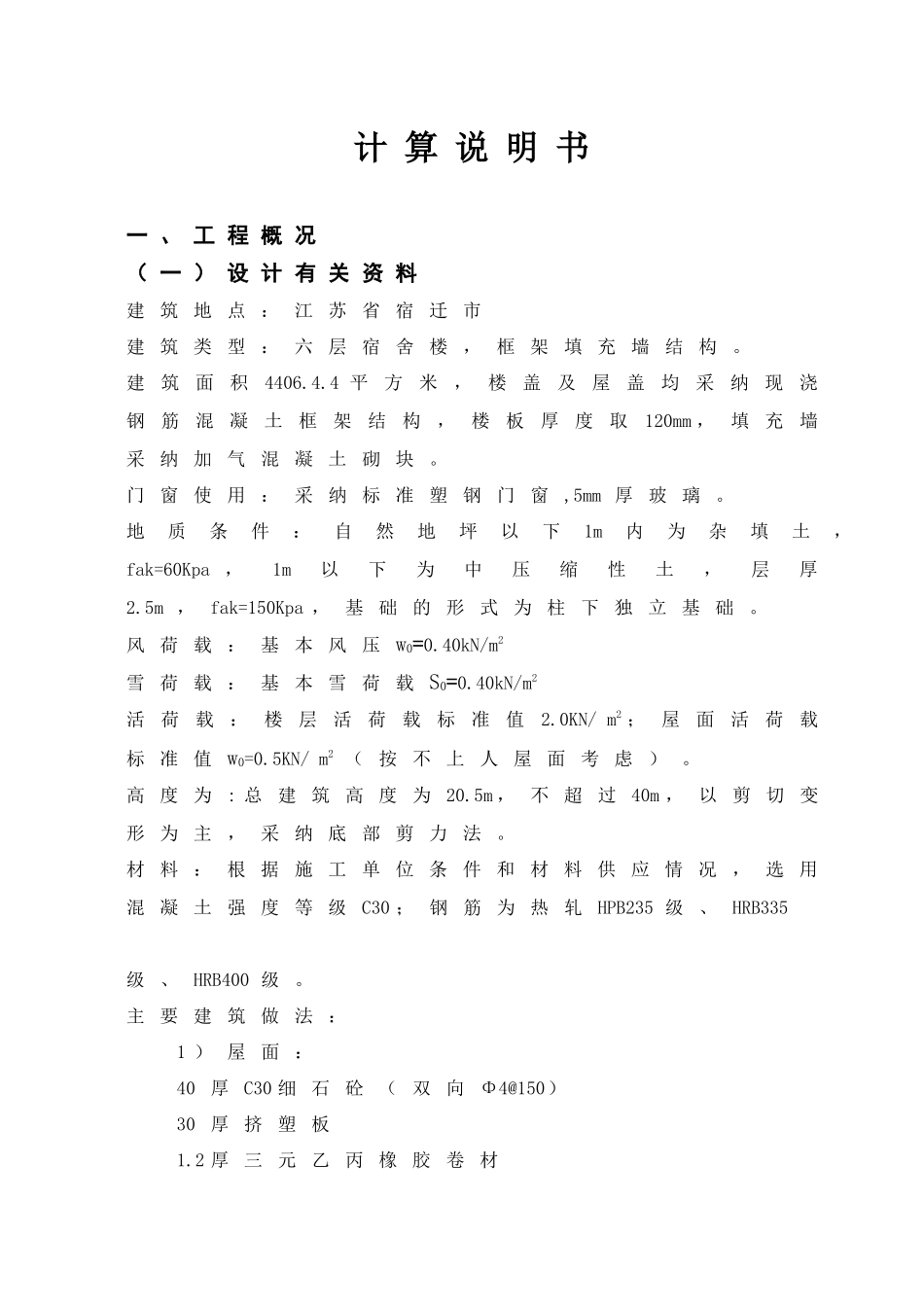

计 算 说 明 书一 、 工 程 概 况 （ 一 ） 设 计 有 关 资 料建筑地点：江苏省宿迁市建筑类型：六层宿舍楼，框架填充墙结构。建筑面积4406.4.4 平方米，楼盖及屋盖均采纳现浇钢筋混凝土框架结构，楼板厚度取120mm ，填充墙采纳加气混凝土砌块。门窗使用：采纳标准塑钢门窗,5mm 厚玻璃。地质条件：自然地坪以下1m内为杂填土，fak=60Kpa ，1m以下为中压缩性土，层厚2.5m ，fak=150Kpa ，基础的形式为柱下独立基础。风荷载：基本风压 w0=0.40kN/m2雪荷载：基本雪荷载 S0=0.40kN/m2活荷载：楼层活荷载标准值2.0KN/ m2 ；屋面活荷载标准值 w0=0.5KN/ m2 （按不上人屋面考虑）。高度为: 总建筑高度为20.5m ，不超过40m ，以剪切变形为主，采纳底部剪力法。材料：根据施工单位条件和材料供应情况，选用混凝土强度等级C30 ；钢筋为热轧HPB235 级、HRB335级、HRB400 级。主要建筑做法：1 ）屋面：40厚C30 细石砼（双向Φ4@150）30厚挤塑板1.2 厚三元乙丙橡胶卷材20厚1 ︰2.5 水泥砂浆找平层( 刷基层处理剂一遍)钢筋砼屋面(3% 坡度)2 ）顶棚：1 ︰1 ︰6 水泥石灰砂浆打底15厚。面刮腻子5 厚。喷涂内墙乳胶漆涂料。3 ）楼地面：一般做法：地面为8 厚600×600 防滑耐磨型地板砖。20厚1 ︰4 干硬性水泥砂浆，面上洒素水泥浆结合层一道。砼底板或素土夯实。防水做法：（卫生间、厨房等处适用）5 厚防滑地砖300×300 。20厚1 ︰3 水泥砂浆。聚氨酯防水涂膜1.2 厚。1 ︰3 水泥砂浆找平兼找0.5% 坡，最薄处不小于20厚。砼底板或素土夯实。4 ）外墙面：外墙为乳胶漆聚合物水泥基防水涂膜1.0 厚。1 ︰2.5 水泥砂浆打底15厚( 掺5%防水剂) 。5 ）内墙面：一般做法：1 ︰1 ︰6 水泥石灰砂浆打底15厚。面刮腻子5 厚。喷涂内墙乳胶漆涂料。防水做法：（卫生间、厨房等处适用）1 ︰2.5 水泥砂浆打底15厚( 掺5%防水剂)纯水泥膏贴200×300 瓷砖满贴至天花底6 ）墙体：本工程框架填充墙为MU5 加气混凝土砌块,M5 混合砂浆, 外墙厚度为240mm, 内墙厚度为200mm 。7 ）门窗：标准塑钢门窗，5mm 厚玻璃。（ 二 ） 柱 网 与 层 高本宿舍楼采纳柱距为7.2m 的内廊式小柱网，边跨为7.2m ，中间跨为2.1m ，层高取3.3m ，如下图1-1 所示。（ 三 ） 屋 面 及 楼 梯 的 结 构 选 型 屋面结构：采纳现浇钢筋混凝土肋形屋盖 楼梯结构：采纳钢筋混凝土梁式楼梯（ 四 ） 确...
