4水库枢纽结构安全评价报告

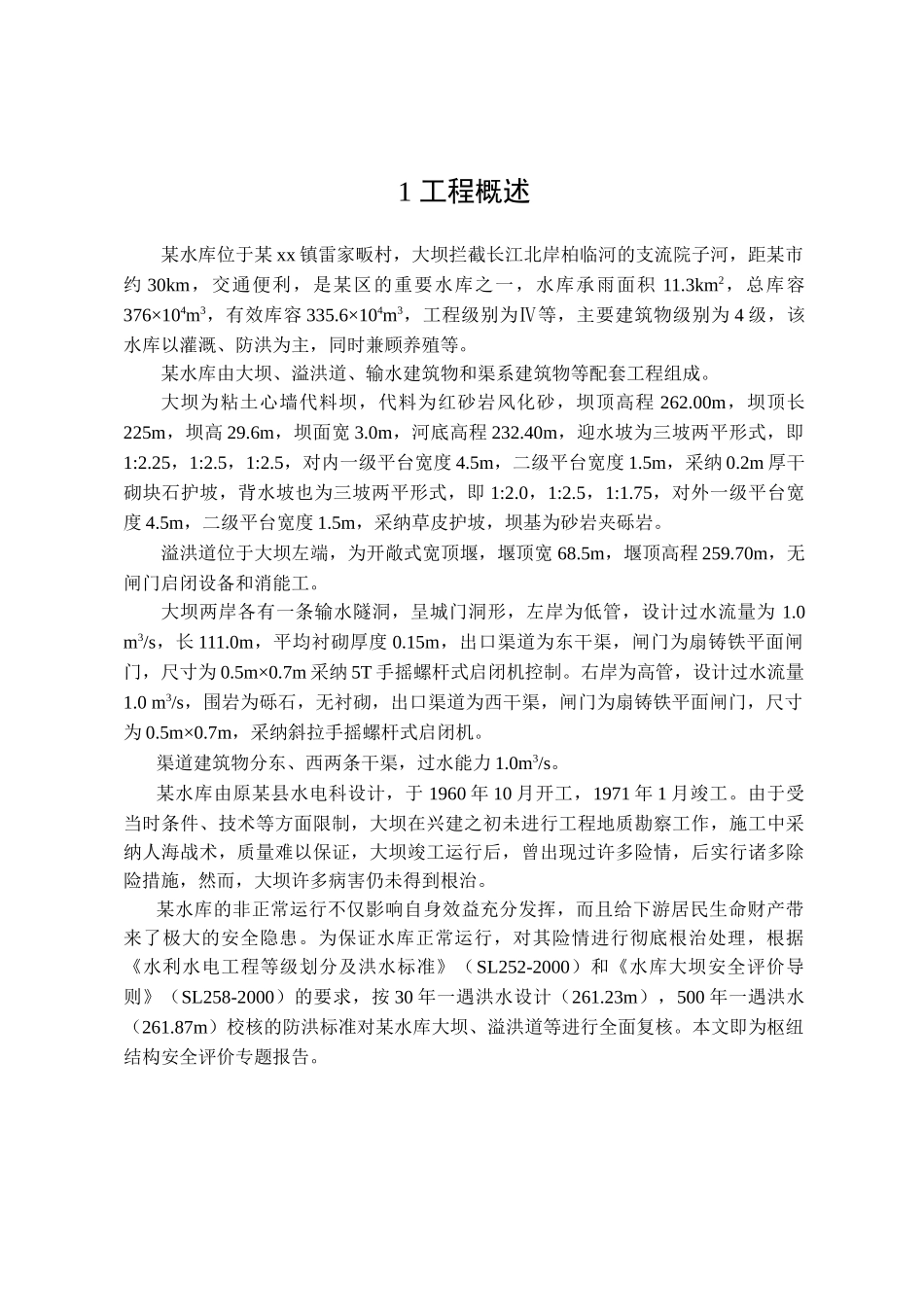

1 工程概述某水库位于某 xx 镇雷家畈村，大坝拦截长江北岸柏临河的支流院子河，距某市约 30km，交通便利，是某区的重要水库之一，水库承雨面积 11.3km2，总库容376×104m3，有效库容 335.6×104m3，工程级别为Ⅳ等，主要建筑物级别为 4 级，该水库以灌溉、防洪为主，同时兼顾养殖等。某水库由大坝、溢洪道、输水建筑物和渠系建筑物等配套工程组成。大坝为粘土心墙代料坝，代料为红砂岩风化砂，坝顶高程 262.00m，坝顶长225m，坝高 29.6m，坝面宽 3.0m，河底高程 232.40m，迎水坡为三坡两平形式，即1:2.25，1:2.5，1:2.5，对内一级平台宽度 4.5m，二级平台宽度 1.5m，采纳 0.2m 厚干砌块石护坡，背水坡也为三坡两平形式，即 1:2.0，1:2.5，1:1.75，对外一级平台宽度 4.5m，二级平台宽度 1.5m，采纳草皮护坡，坝基为砂岩夹砾岩。溢洪道位于大坝左端，为开敞式宽顶堰，堰顶宽 68.5m，堰顶高程 259.70m，无闸门启闭设备和消能工。大坝两岸各有一条输水隧洞，呈城门洞形，左岸为低管，设计过水流量为 1.0 m3/s，长 111.0m，平均衬砌厚度 0.15m，出口渠道为东干渠，闸门为扇铸铁平面闸门，尺寸为 0.5m×0.7m 采纳 5T 手摇螺杆式启闭机控制。右岸为高管，设计过水流量1.0 m3/s，围岩为砾石，无衬砌，出口渠道为西干渠，闸门为扇铸铁平面闸门，尺寸为 0.5m×0.7m，采纳斜拉手摇螺杆式启闭机。渠道建筑物分东、西两条干渠，过水能力 1.0m3/s。某水库由原某县水电科设计，于 1960 年 10 月开工，1971 年 1 月竣工。由于受当时条件、技术等方面限制，大坝在兴建之初未进行工程地质勘察工作，施工中采纳人海战术，质量难以保证，大坝竣工运行后，曾出现过许多险情，后实行诸多除险措施，然而，大坝许多病害仍未得到根治。某水库的非正常运行不仅影响自身效益充分发挥，而且给下游居民生命财产带来了极大的安全隐患。为保证水库正常运行，对其险情进行彻底根治处理，根据《水利水电工程等级划分及洪水标准》（SL252-2000）和《水库大坝安全评价导则》（SL258-2000）的要求，按 30 年一遇洪水设计（261.23m），500 年一遇洪水（261.87m）校核的防洪标准对某水库大坝、溢洪道等进行全面复核。本文即为枢纽结构安全评价专题报告。2 某水库大坝抗滑稳定复核2.1 计算条件根据渗流稳定分析成果，选取Ⅱ－Ⅱ比较有代表性的断面（如图 2-1），进行抗滑稳定计算。根据《中国地震动参数区的划图》（GB18306－2001）水库所在...
