4钢结构焊钉焊接施工工艺标准

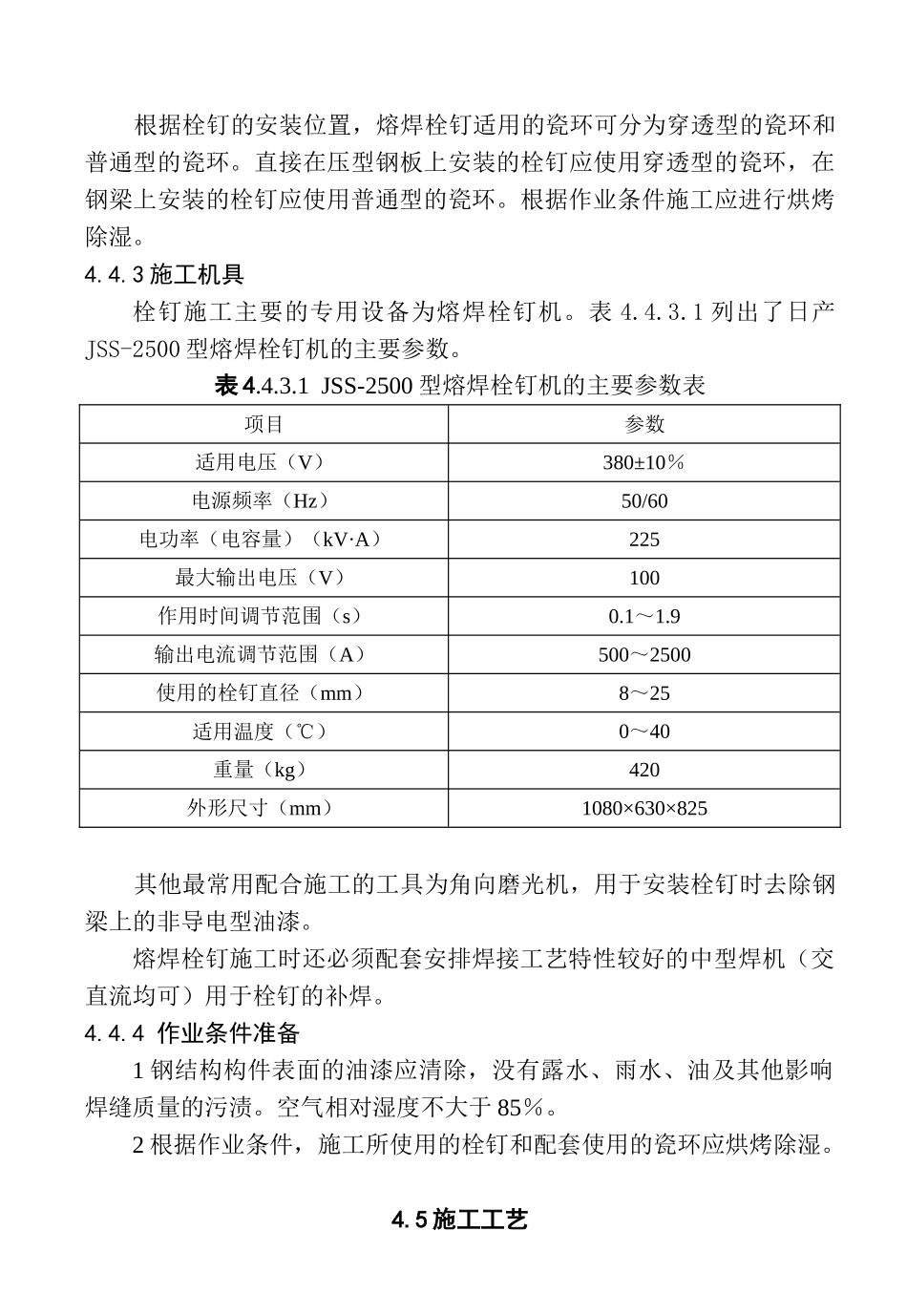

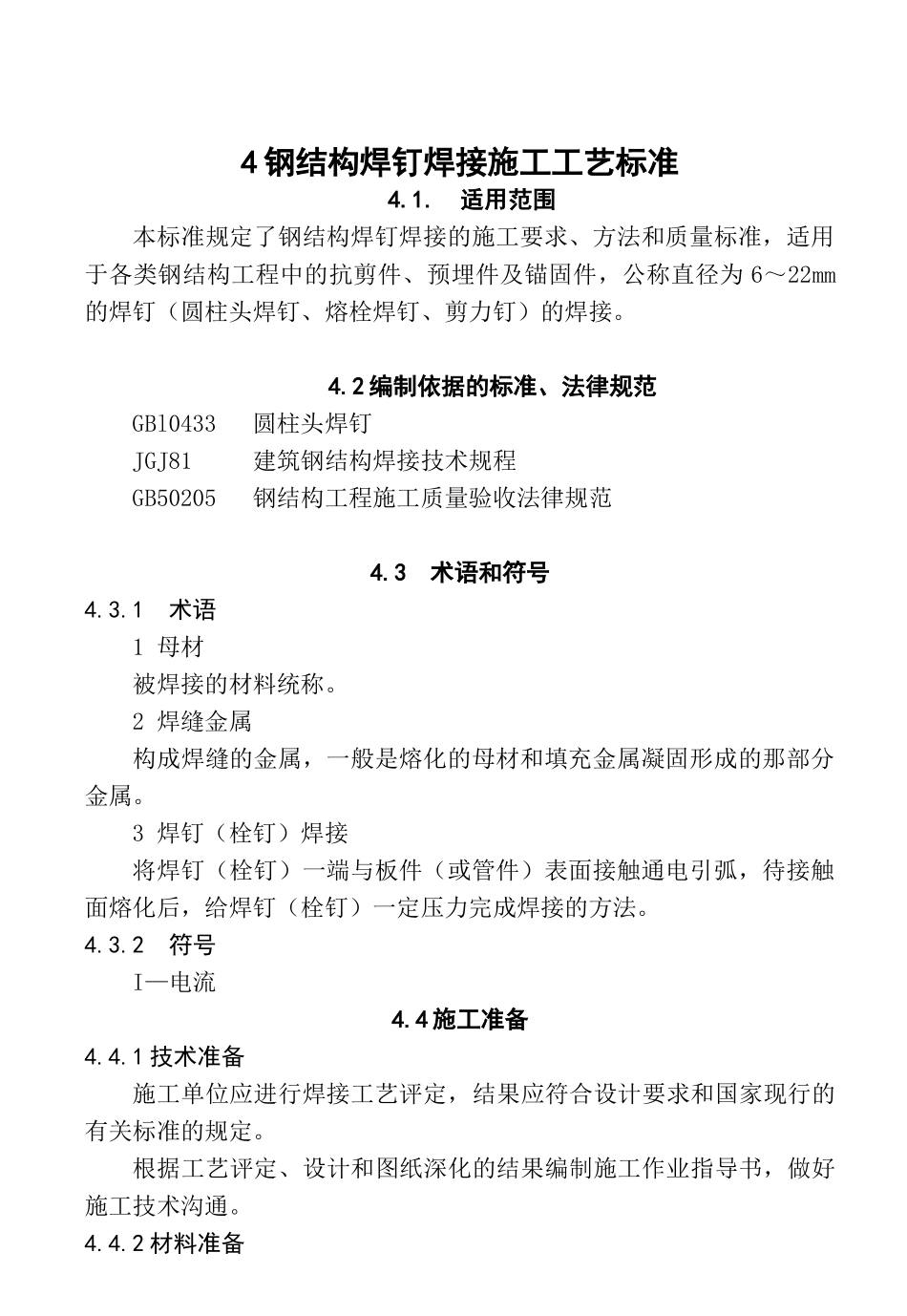

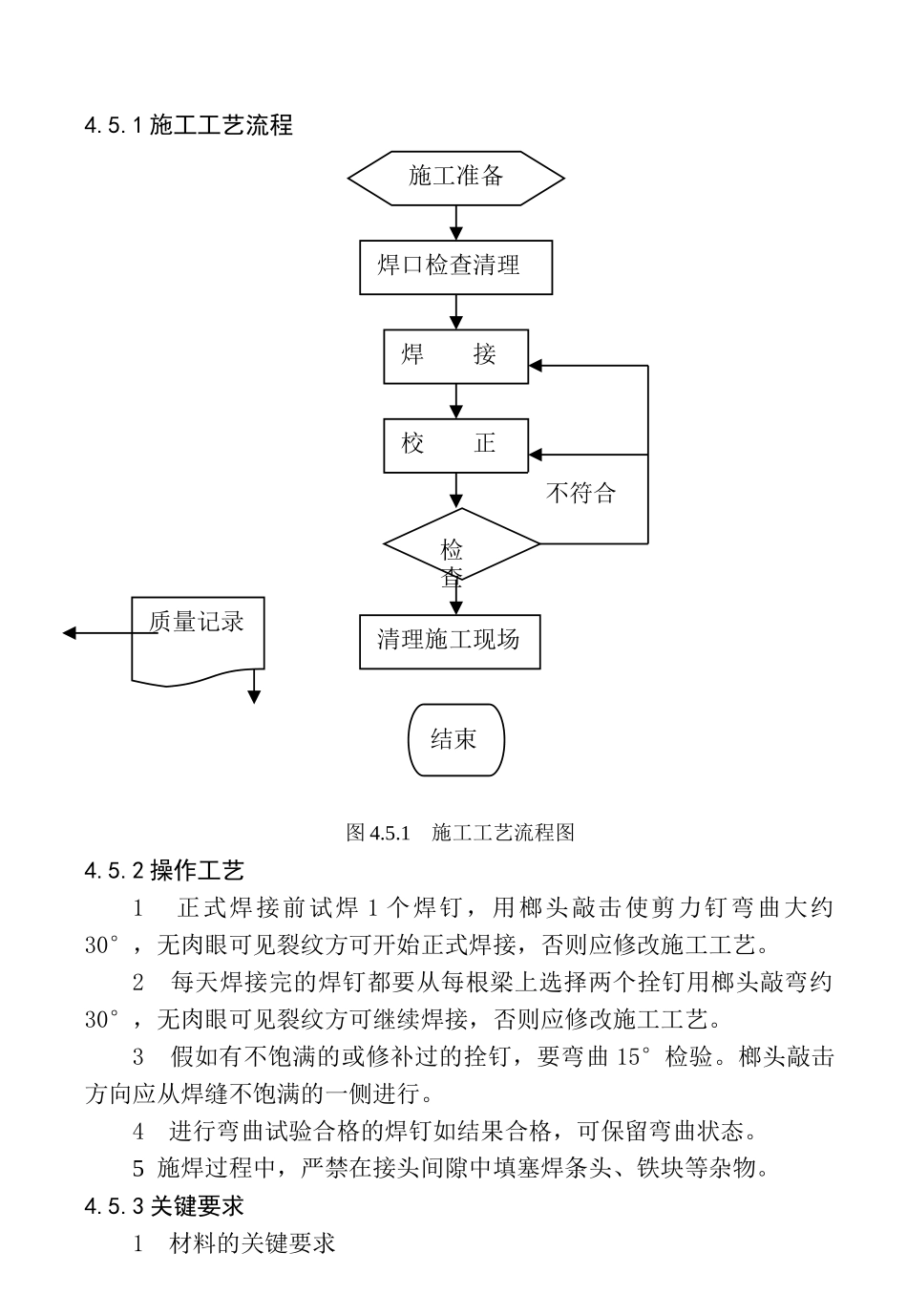

4 钢结构焊钉焊接施工工艺标准4.1. 适用范围 本标准规定了钢结构焊钉焊接的施工要求、方法和质量标准，适用于各类钢结构工程中的抗剪件、预埋件及锚固件，公称直径为 6～22mm的焊钉（圆柱头焊钉、熔栓焊钉、剪力钉）的焊接。4.2 编制依据的标准、法律规范GBl0433 圆柱头焊钉 JGJ81 建筑钢结构焊接技术规程 GB50205 钢结构工程施工质量验收法律规范4.3 术语和符号4.3.1 术语1 母材被焊接的材料统称。2 焊缝金属构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。3 焊钉（栓钉）焊接将焊钉（栓钉）一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给焊钉（栓钉）一定压力完成焊接的方法。4.3.2 符号I—电流 4.4 施工准备4.4.1 技术准备施工单位应进行焊接工艺评定，结果应符合设计要求和国家现行的有关标准的规定。根据工艺评定、设计和图纸深化的结果编制施工作业指导书，做好施工技术沟通。4.4.2 材料准备 根据栓钉的安装位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通型的瓷环。直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通型的瓷环。根据作业条件施工应进行烘烤除湿。4.4.3 施工机具栓钉施工主要的专用设备为熔焊栓钉机。表 4.4.3.1 列出了日产JSS-2500 型熔焊栓钉机的主要参数。表 4.4.3.1 JSS-2500 型熔焊栓钉机的主要参数表项目参数适用电压（V）380±10％电源频率（Hz）50/60电功率（电容量）（kV·A）225最大输出电压（V）100作用时间调节范围（s）0.1～1.9输出电流调节范围（A）500～2500使用的栓钉直径（mm）8～25适用温度（℃）0～40重量（kg）420外形尺寸（mm）1080×630×825 其他最常用配合施工的工具为角向磨光机，用于安装栓钉时去除钢梁上的非导电型油漆。熔焊栓钉施工时还必须配套安排焊接工艺特性较好的中型焊机（交直流均可）用于栓钉的补焊。4.4.4 作业条件准备1 钢结构构件表面的油漆应清除，没有露水、雨水、油及其他影响焊缝质量的污渍。空气相对湿度不大于 85％。2 根据作业条件，施工所使用的栓钉和配套使用的瓷环应烘烤除湿。4.5 施工工艺4.5.1 施工工艺流程 图 4.5.1 施工工艺流程图4.5.2 操作工艺1 正式焊接前试焊 1 个焊钉，用榔头敲击使剪力钉弯曲大约30°，无肉眼可见裂纹方可开始正式焊接，否则应修改施工工艺。2 每天焊接完的焊钉都要从每根梁上选择两个拴钉用榔头敲弯约30°，无肉眼可见裂纹方可继续...
