500kV变电站工程继电保护试验保护方案

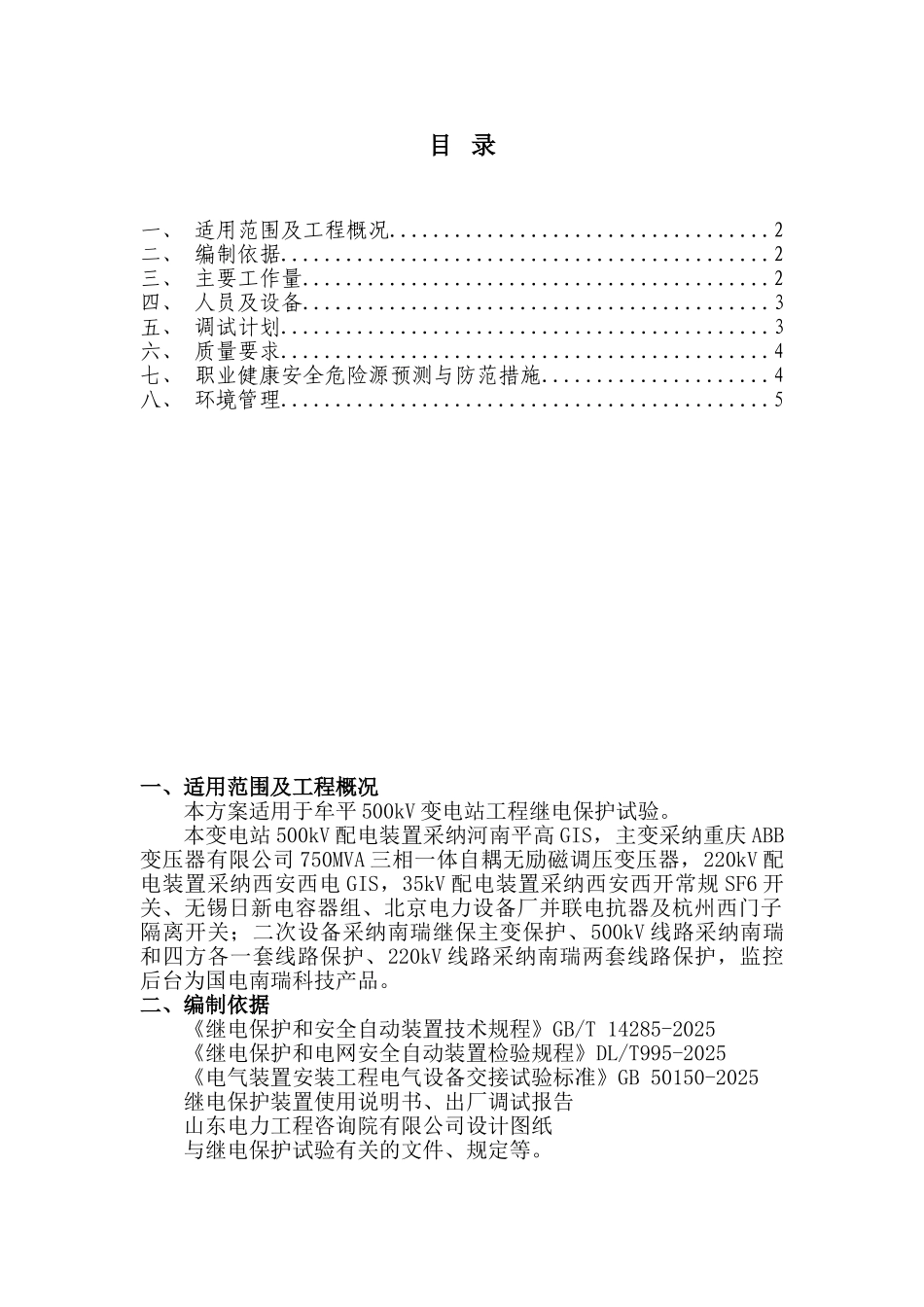

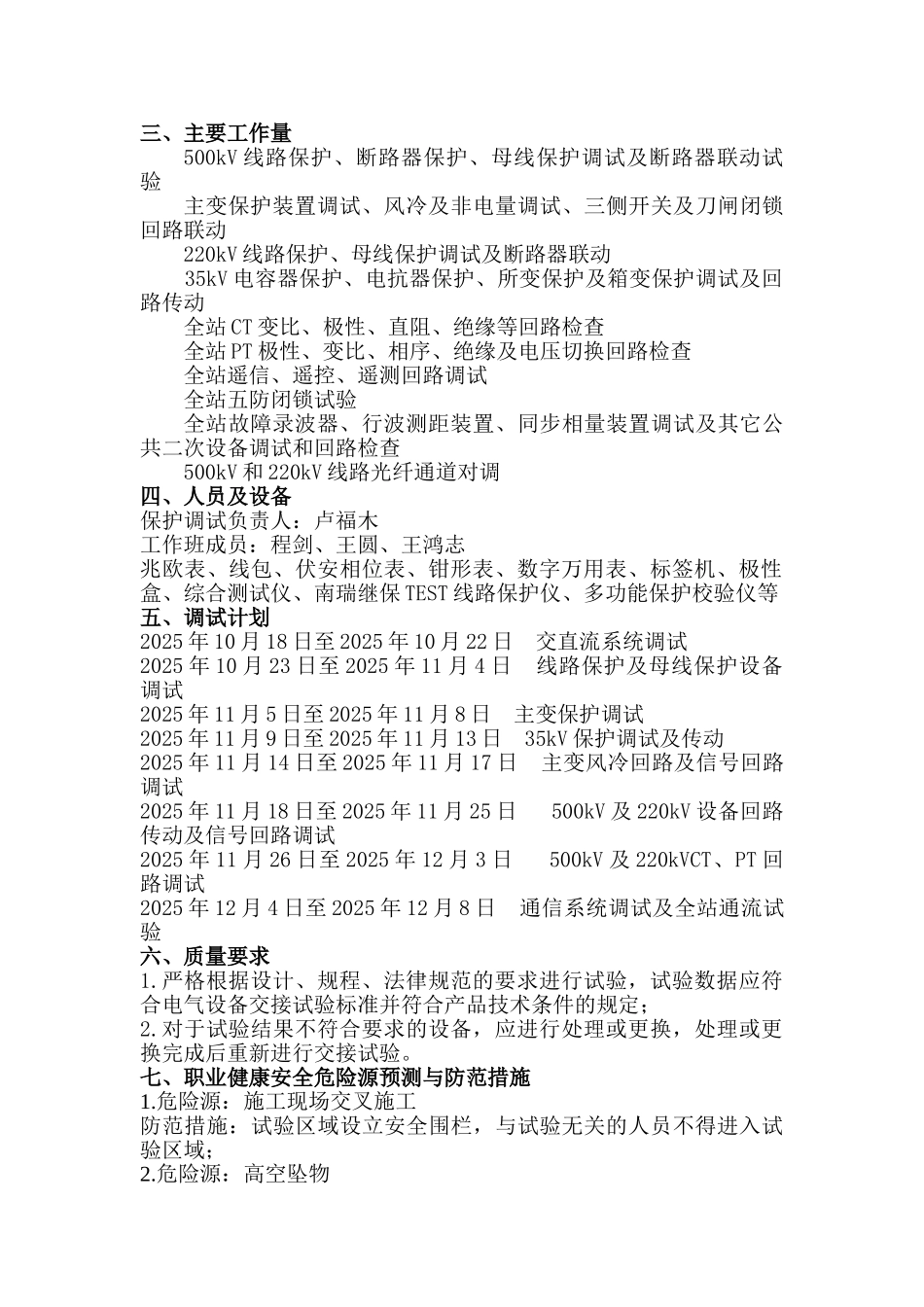

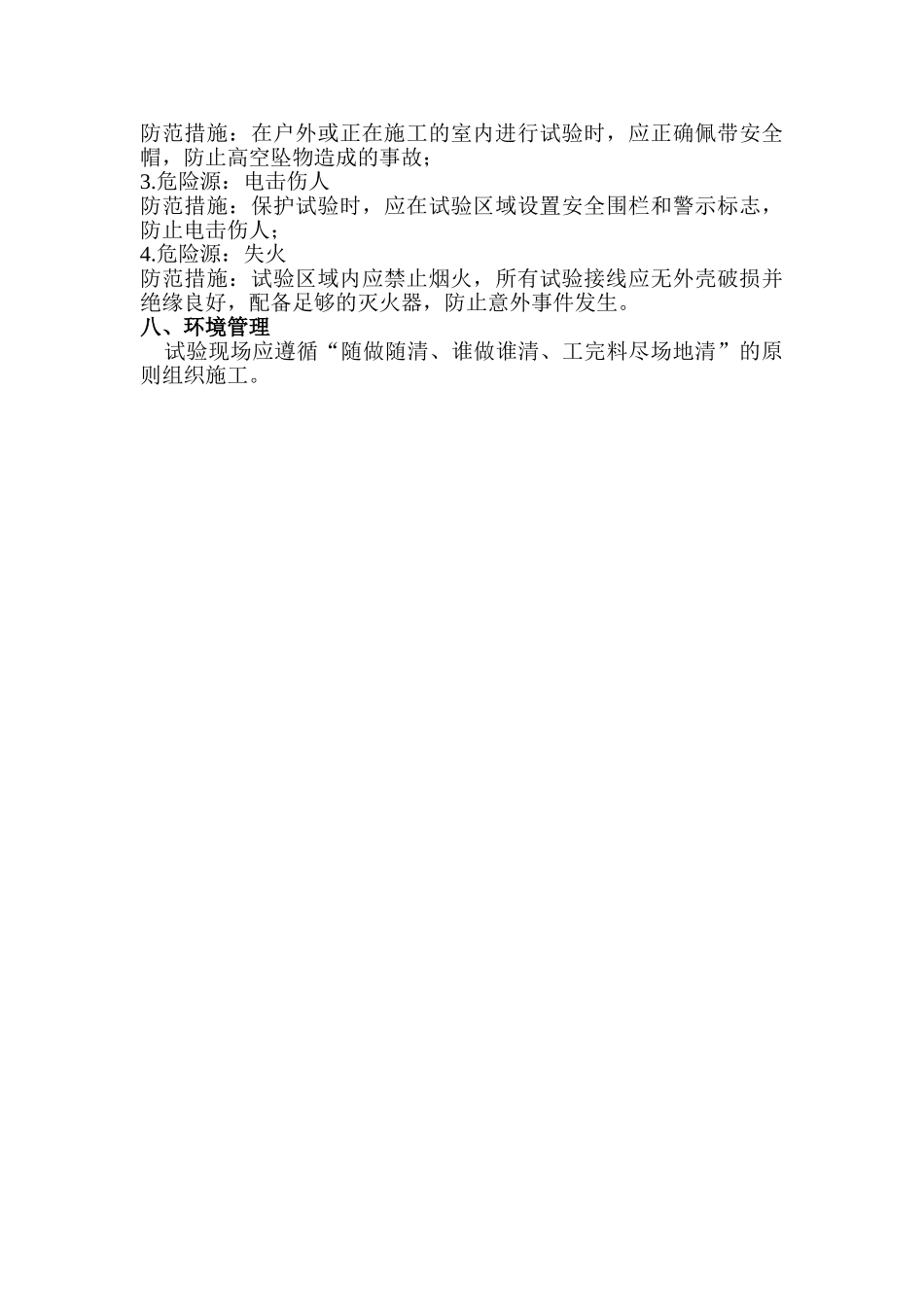

目 录一、 适用范围及工程概况...................................2二、 编制依据.............................................2三、 主要工作量...........................................2四、 人员及设备...........................................3五、 调试计划.............................................3六、 质量要求.............................................4七、 职业健康安全危险源预测与防范措施.....................4八、 环境管理.............................................5一、适用范围及工程概况本方案适用于牟平 500kV 变电站工程继电保护试验。本变电站 500kV 配电装置采纳河南平高 GIS，主变采纳重庆 ABB变压器有限公司 750MVA 三相一体自耦无励磁调压变压器，220kV 配电装置采纳西安西电 GIS，35kV 配电装置采纳西安西开常规 SF6 开关、无锡日新电容器组、北京电力设备厂并联电抗器及杭州西门子隔离开关；二次设备采纳南瑞继保主变保护、500kV 线路采纳南瑞和四方各一套线路保护、220kV 线路采纳南瑞两套线路保护，监控后台为国电南瑞科技产品。二、编制依据《继电保护和安全自动装置技术规程》GB/T 14285-2025《继电保护和电网安全自动装置检验规程》DL/T995-2025《电气装置安装工程电气设备交接试验标准》GB 50150-2025继电保护装置使用说明书、出厂调试报告山东电力工程咨询院有限公司设计图纸与继电保护试验有关的文件、规定等。三、主要工作量500kV 线路保护、断路器保护、母线保护调试及断路器联动试验主变保护装置调试、风冷及非电量调试、三侧开关及刀闸闭锁回路联动220kV 线路保护、母线保护调试及断路器联动 35kV 电容器保护、电抗器保护、所变保护及箱变保护调试及回路传动全站 CT 变比、极性、直阻、绝缘等回路检查全站 PT 极性、变比、相序、绝缘及电压切换回路检查全站遥信、遥控、遥测回路调试全站五防闭锁试验全站故障录波器、行波测距装置、同步相量装置调试及其它公共二次设备调试和回路检查500kV 和 220kV 线路光纤通道对调四、人员及设备保护调试负责人：卢福木工作班成员：程剑、王圆、王鸿志兆欧表、线包、伏安相位表、钳形表、数字万用表、标签机、极性盒、综合测试仪、南瑞继保 TEST 线路保护仪、多功能保护校验仪等五、调试计划2025 年 10 月 18 日至 2025 年 10 月 22 日 交直流系统调试2025 年 10 月 23 日至 20...
