500kv输电电线路工程铁塔组立作业方案

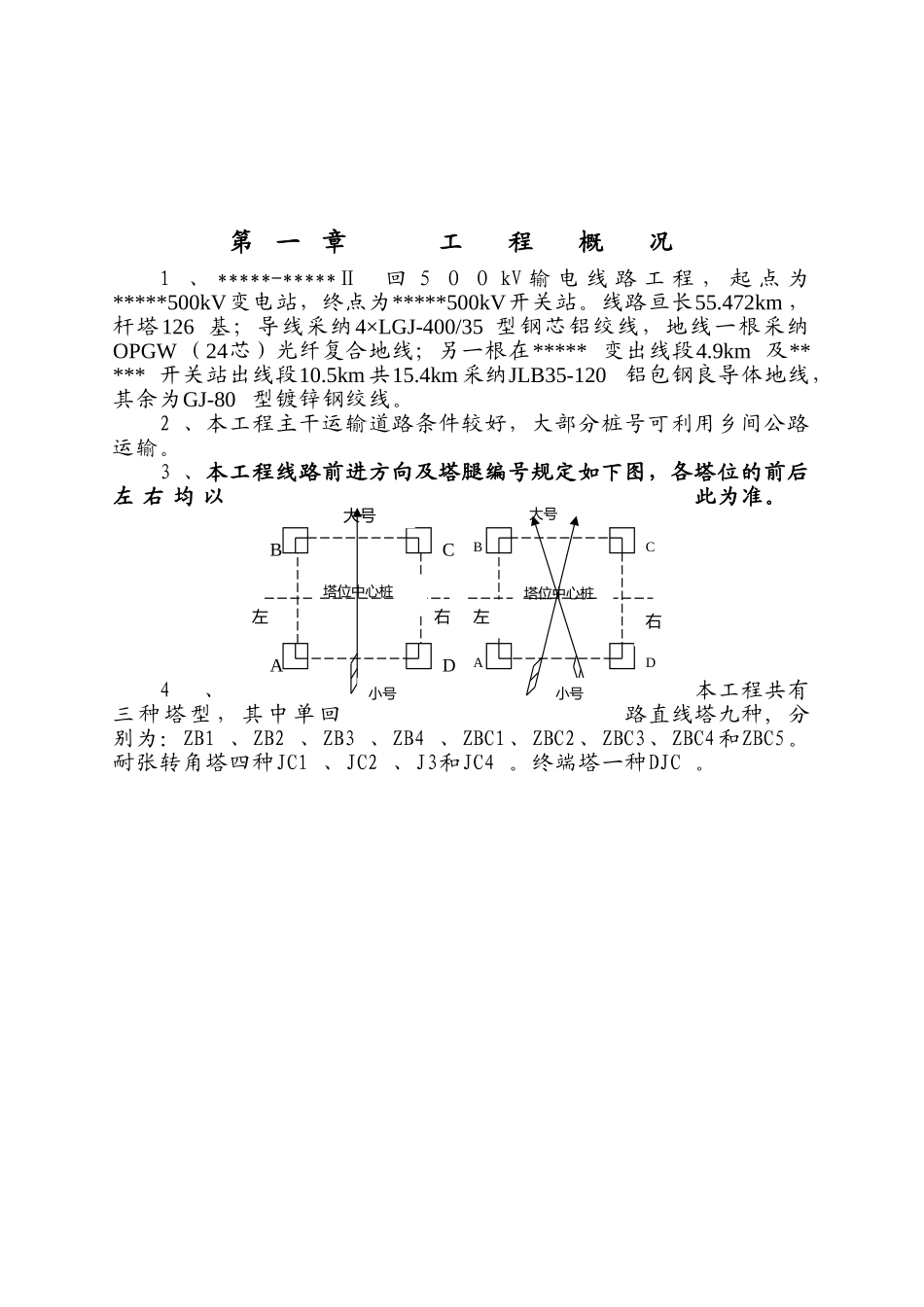

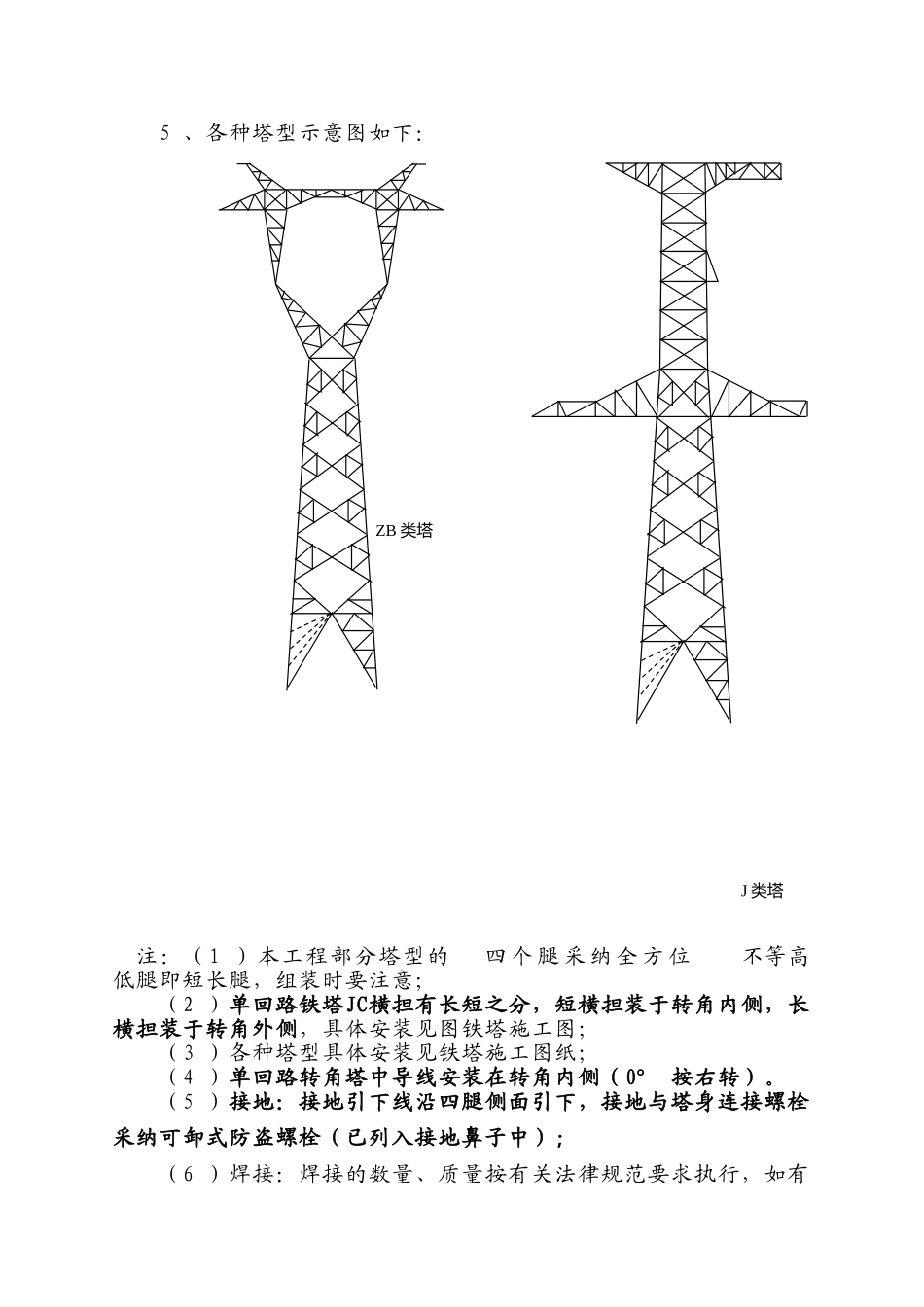

目 录第 一 章工 程 概 况………………………………………………3第 二 章铁 塔 组 装………………………………………………4第 三 章铁 塔 组 立………………………………………………7第 四 章安 全 技 术 措 施 ………………………………………20第 五 章质 量 要 求………………………………………………30第 六 章文 明 施 工 及 环 境 保 护………………………………32第 七 章组 塔 施 工 进 度 及 劳 动 组 织安 排…………………37第 八 章主 要 工 器 具……………………………………………38 第一章 工 程 概 况1、 *****-*****Ⅱ回 ５ ０ ０ kV 输 电 线 路 工 程 ， 起 点 为*****500kV变电站，终点为*****500kV开关站。线路亘长55.472km ，杆塔126 基；导线采纳4×LGJ-400/35 型钢芯铝绞线，地线一根采纳OPGW （24芯）光纤复合地线；另一根在***** 变出线段4.9km 及***** 开关站出线段10.5km 共15.4km 采纳JLB35-120铝包钢良导体地线，其余为GJ-80 型镀锌钢绞线。2 、本工程主干运输道路条件较好，大部分桩号可利用乡间公路运输。3 、本工程线路前进方向及塔腿编号规定如下图，各塔位的前后左 右 均 以此为准。4、本工程共有三 种 塔 型 ， 其 中 单 回路直线塔九种, 分别为：ZB1 、ZB2 、ZB3 、ZB4 、ZBC1、ZBC2、ZBC3、ZBC4和ZBC5。耐张转角塔四种JC1 、JC2 、J3和JC4 。终端塔一种DJC 。ABABDC塔位中心桩大号DC塔位中心桩大号左右左右小号小号5 、各种塔型示意图如下：注：（1 ）本工程部分塔型的四 个 腿 采 纳 全 方 位不等高低腿即短长腿，组装时要注意；（2 ）单回路铁塔JC横担有长短之分，短横担装于转角内侧，长横担装于转角外侧，具体安装见图铁塔施工图；（3 ）各种塔型具体安装见铁塔施工图纸；（4 ）单回路转角塔中导线安装在转角内侧（0° 按右转）。（5 ）接地：接地引下线沿四腿侧面引下，接地与塔身连接螺栓采纳可卸式防盗螺栓（已列入接地鼻子中）；（6 ）焊接：焊接的数量、质量按有关法律规范要求执行，如有J 类塔ZB 类塔同一塔段主材焊接两根, 必须考虑安装在对角方向上。（7 ）铁塔与基础连接方式：本工程采纳斜插角钢和地脚螺栓两种方式, 各塔号所采纳的连接方式，详见《杆塔明细表》。明细表中各塔号注明了斜插角钢的为斜插角钢连接方式，注明了地脚螺栓的为地脚螺栓...
