500m3钢筋混凝土倒锥壳水塔监控方案

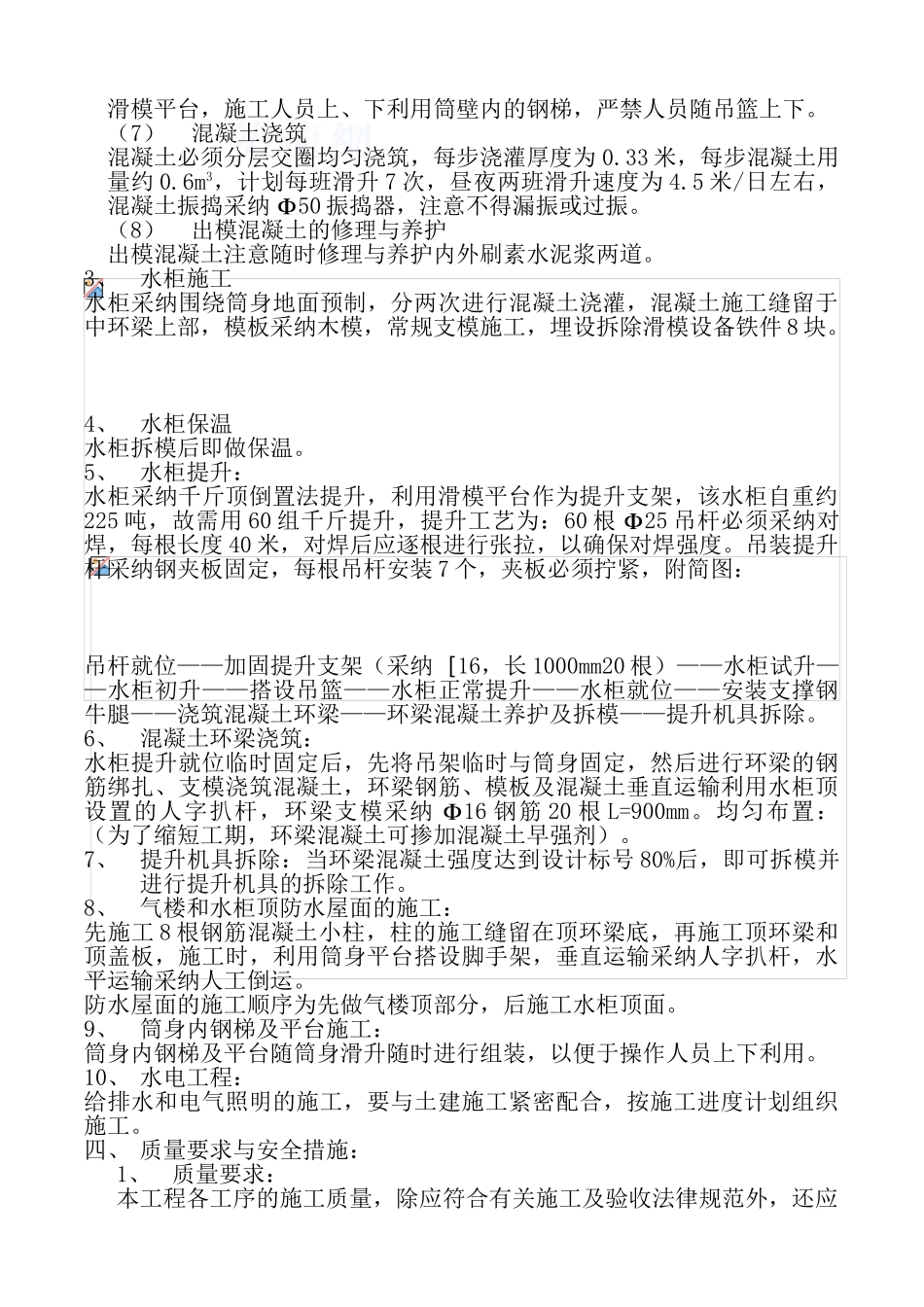

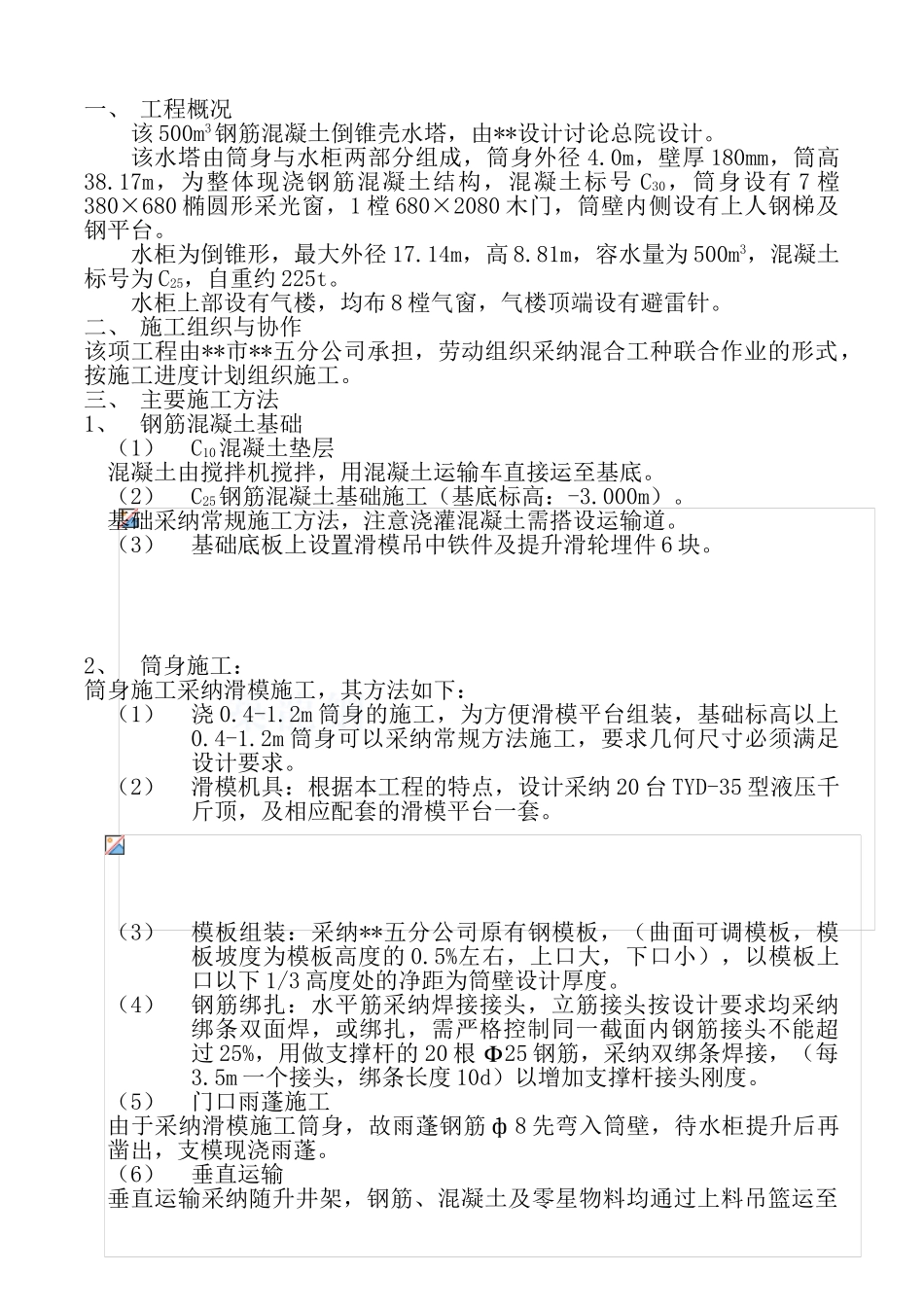

一、 工程概况该 500m3钢筋混凝土倒锥壳水塔，由**设计讨论总院设计。该水塔由筒身与水柜两部分组成，筒身外径 4.0m，壁厚 180mm，筒高38.17m，为整体现浇钢筋混凝土结构，混凝土标号 C30，筒身设有 7 樘380×680 椭圆形采光窗，1 樘 680×2080 木门，筒壁内侧设有上人钢梯及钢平台。水柜为倒锥形，最大外径 17.14m，高 8.81m，容水量为 500m3，混凝土标号为 C25，自重约 225t。水柜上部设有气楼，均布 8 樘气窗，气楼顶端设有避雷针。二、 施工组织与协作该项工程由**市**五分公司承担，劳动组织采纳混合工种联合作业的形式，按施工进度计划组织施工。三、 主要施工方法1、钢筋混凝土基础（1）C10混凝土垫层混凝土由搅拌机搅拌，用混凝土运输车直接运至基底。（2）C25钢筋混凝土基础施工（基底标高：-3.000m）。基础采纳常规施工方法，注意浇灌混凝土需搭设运输道。（3）基础底板上设置滑模吊中铁件及提升滑轮埋件 6 块。2、筒身施工：筒身施工采纳滑模施工，其方法如下：（1）浇 0.4-1.2m 筒身的施工，为方便滑模平台组装，基础标高以上0.4-1.2m 筒身可以采纳常规方法施工，要求几何尺寸必须满足设计要求。（2）滑模机具：根据本工程的特点，设计采纳 20 台 TYD-35 型液压千斤顶，及相应配套的滑模平台一套。（3）模板组装：采纳**五分公司原有钢模板，（曲面可调模板，模板坡度为模板高度的 0.5%左右，上口大，下口小），以模板上口以下 1/3 高度处的净距为筒壁设计厚度。（4）钢筋绑扎：水平筋采纳焊接接头，立筋接头按设计要求均采纳绑条双面焊，或绑扎，需严格控制同一截面内钢筋接头不能超过 25%，用做支撑杆的 20 根 Ф25 钢筋，采纳双绑条焊接，（每3.5m 一个接头，绑条长度 10d）以增加支撑杆接头刚度。（5）门口雨蓬施工由于采纳滑模施工筒身，故雨蓬钢筋 ф8 先弯入筒壁，待水柜提升后再凿出，支模现浇雨蓬。（6）垂直运输垂直运输采纳随升井架，钢筋、混凝土及零星物料均通过上料吊篮运至滑模平台，施工人员上、下利用筒壁内的钢梯，严禁人员随吊篮上下。（7）混凝土浇筑混凝土必须分层交圈均匀浇筑，每步浇灌厚度为 0.33 米，每步混凝土用量约 0.6m3，计划每班滑升 7 次，昼夜两班滑升速度为 4.5 米/日左右，混凝土振捣采纳 Ф50 振捣器，注意不得漏振或过振。（8）出模混凝土的修理与养护出模混凝土注意随时修理与养护内外刷素水泥浆两道。3、水柜施工水柜采纳围绕筒身地面预制...
