50t龙门吊拼装图纸、验算书

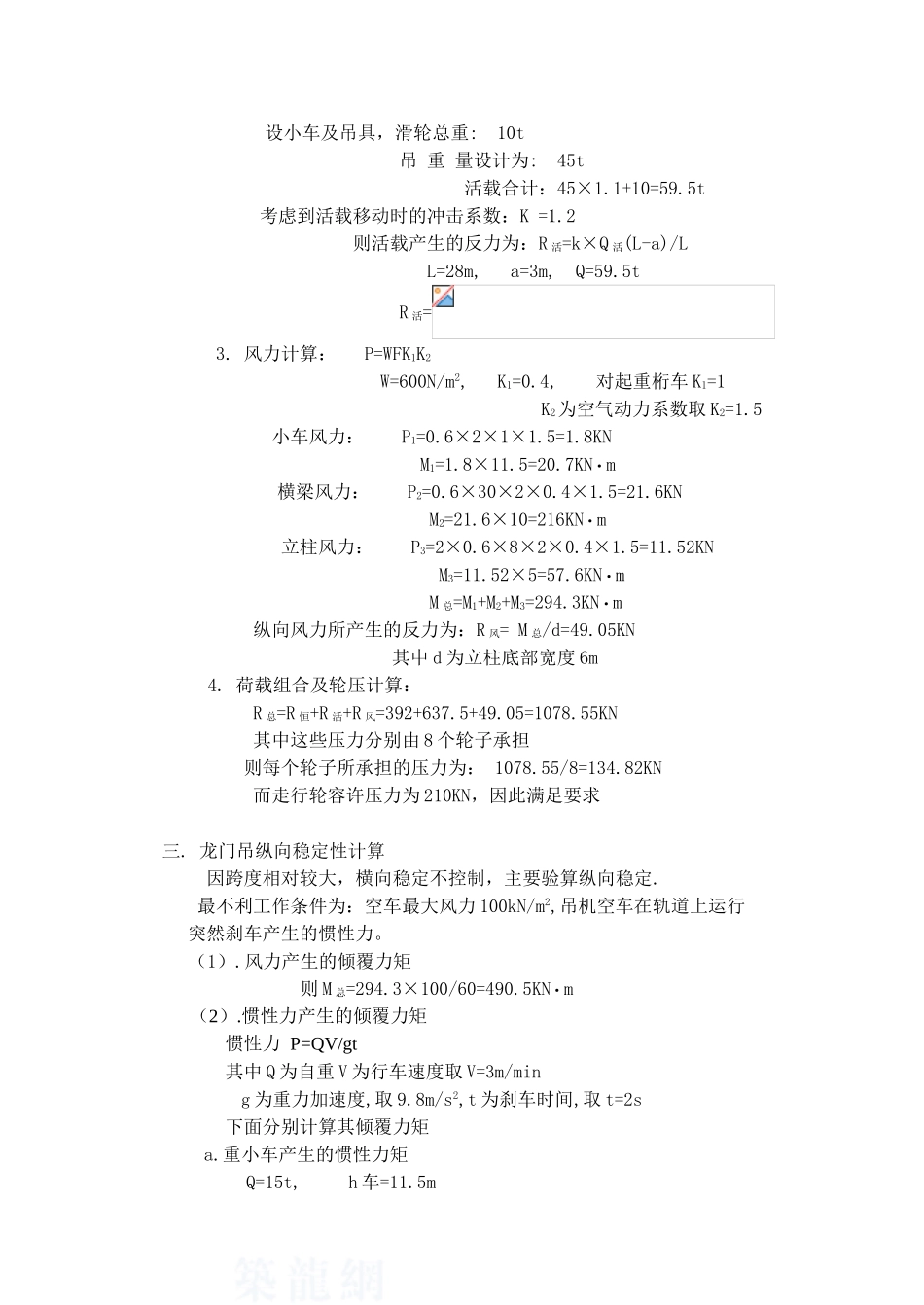

安塞 45t 龙门吊验算一.龙门起重机结构及基本计算参数设计吊重：45t跨 度：26m高 度：立柱采纳 4 格共计 8m,加上桁车走行系统高 1m,故净空高 9m. 风 力：计算取六级风力，则工作状态的风压强度为 60kg/m2 ,非工作状态风压强度为 100kg/m2 . 二.轮压计算：1.自 重 （1） 横梁：1.1×15×2=33t （2） 立柱：1.1×6×4=26.4t （3） 走行结构：走行小车按 2t 计算，共 8 个，则共重：8×2=16t （4） 小车走道钢轨： 钢 轨： 2×30×0.05=3t 则恒载总重： Q 恒=33+26.4+16+3=78.4t 恒载产生的反力： R 恒=Q 恒/2=39.2t 龙门结构图: 2. 活载：（取最不利情况）设小车及吊具，滑轮总重: 10t 吊 重 量设计为: 45t 活载合计：45×1.1+10=59.5t 考虑到活载移动时的冲击系数：K =1.2 则活载产生的反力为：R 活=k×Q 活(L-a)/L L=28m, a=3m, Q=59.5t R 活= 3. 风力计算： P=WFK1K2 W=600N/m2, K1=0.4, 对起重桁车 K1=1 K2为空气动力系数取 K2=1.5 小车风力： P1=0.6×2×1×1.5=1.8KN M1=1.8×11.5=20.7KN·m 横梁风力： P2=0.6×30×2×0.4×1.5=21.6KN M2=21.6×10=216KN·m 立柱风力： P3=2×0.6×8×2×0.4×1.5=11.52KN M3=11.52×5=57.6KN·m M 总=M1+M2+M3=294.3KN·m纵向风力所产生的反力为：R 风= M 总/d=49.05KN 其中 d 为立柱底部宽度 6m4. 荷载组合及轮压计算： R 总=R 恒+R 活+R 风=392+637.5+49.05=1078.55KN 其中这些压力分别由 8 个轮子承担 则每个轮子所承担的压力为： 1078.55/8=134.82KN 而走行轮容许压力为 210KN，因此满足要求三. 龙门吊纵向稳定性计算 因跨度相对较大，横向稳定不控制，主要验算纵向稳定. 最不利工作条件为：空车最大风力 100kN/m2,吊机空车在轨道上运行突然刹车产生的惯性力。 （1）.风力产生的倾覆力矩 则 M 总=294.3×100/60=490.5KN·m（2）.惯性力产生的倾覆力矩惯性力 P=QV/gt其中 Q 为自重 V 为行车速度取 V=3m/min g 为重力加速度,取 9.8m/s2,t 为刹车时间,取 t=2s 下面分别计算其倾覆力矩a.重小车产生的惯性力矩Q=15t, h 车=11.5mM1=b.横梁产生的惯性力矩：Q=33t, h=10m M2=c.立柱产生的惯性力矩：Q=26.4t h=5mM3=M 惯=M1+M2+M3=2.93+22.45+3.38=28.76KN·mM 倾=M 风+M 惯=490.5+28.76=519.26KN·m 四. 龙门自重产生的稳定力矩为：M 稳=W 恒×d/2 (d 同前)=k=M 稳/M...
