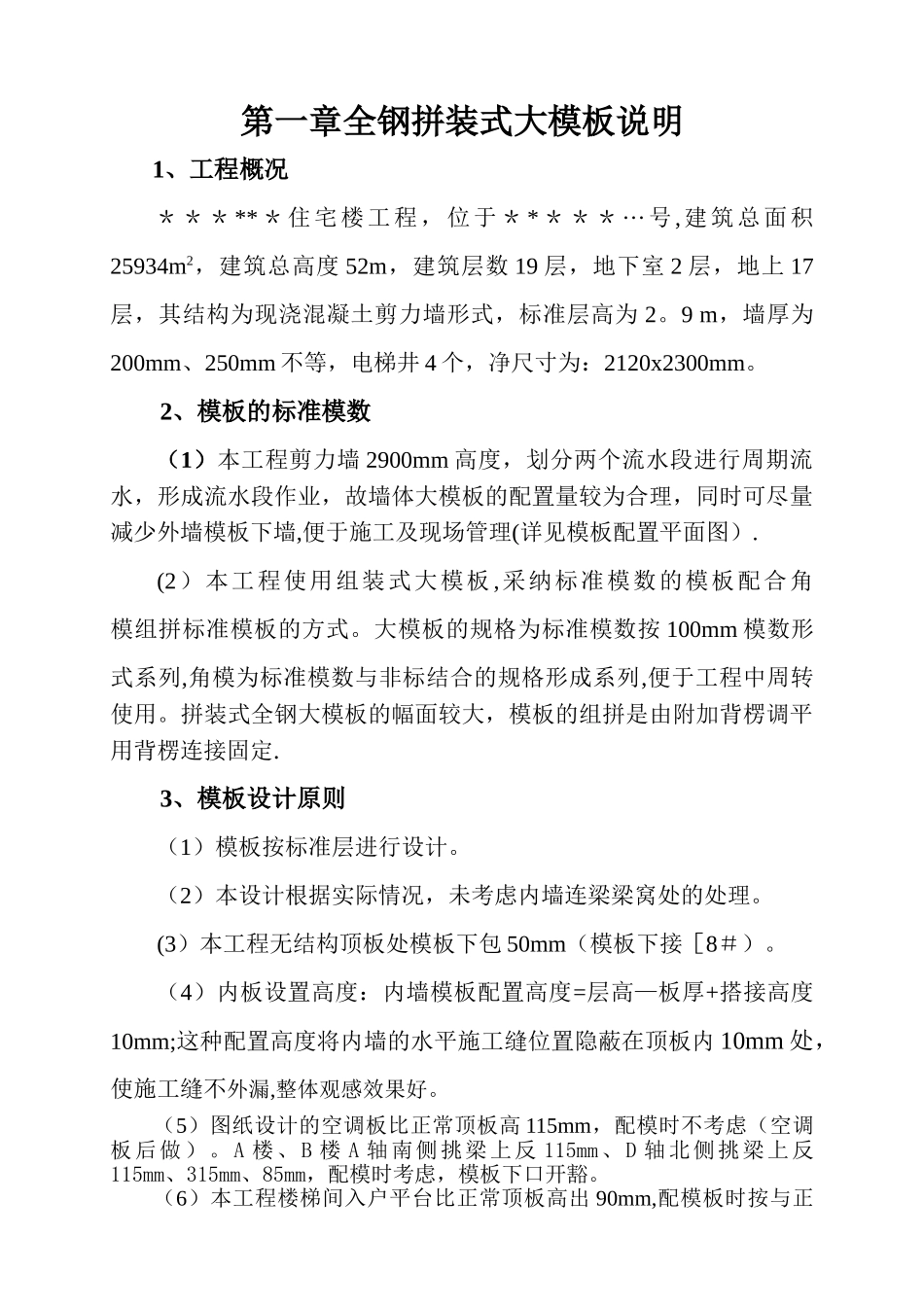

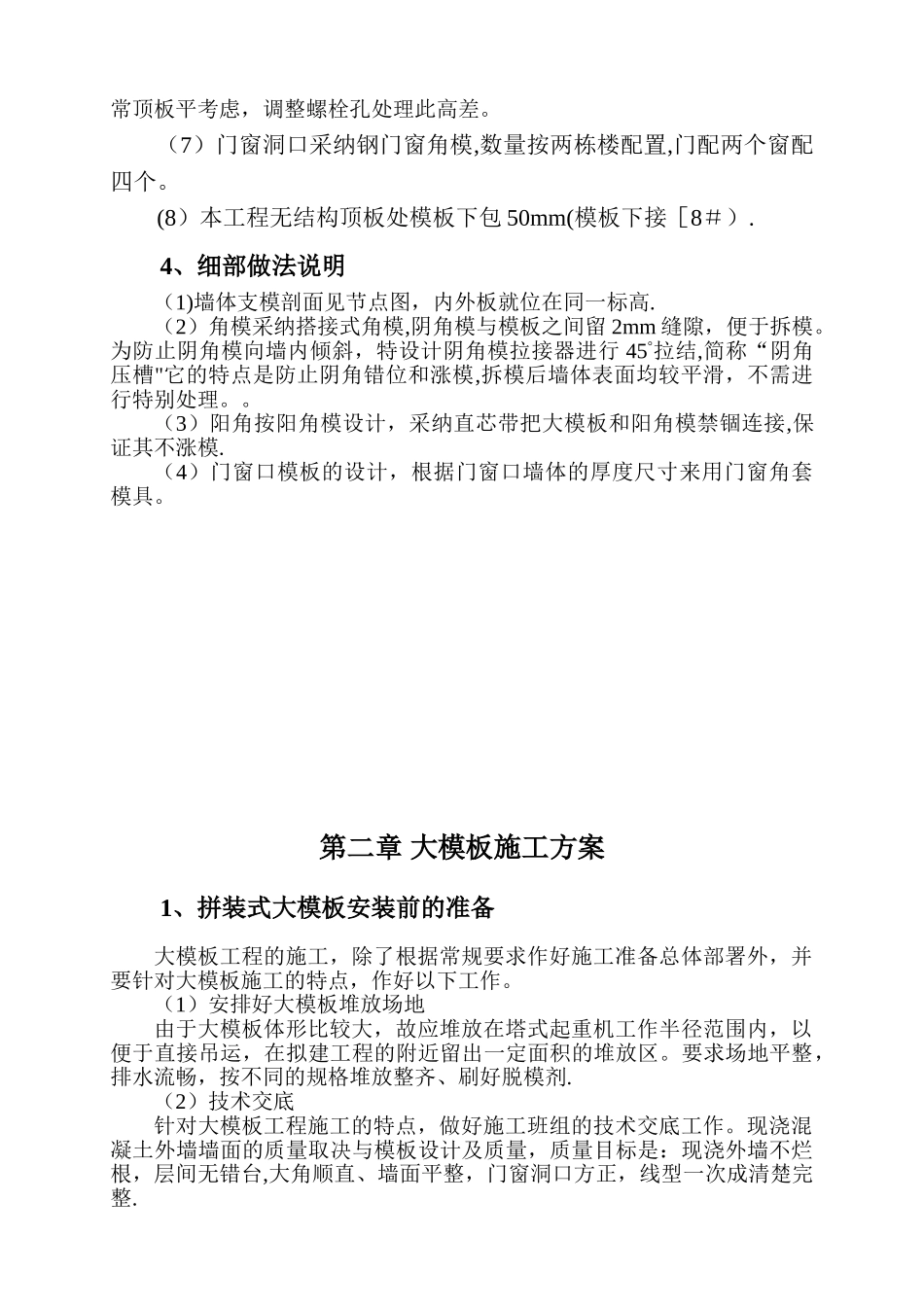

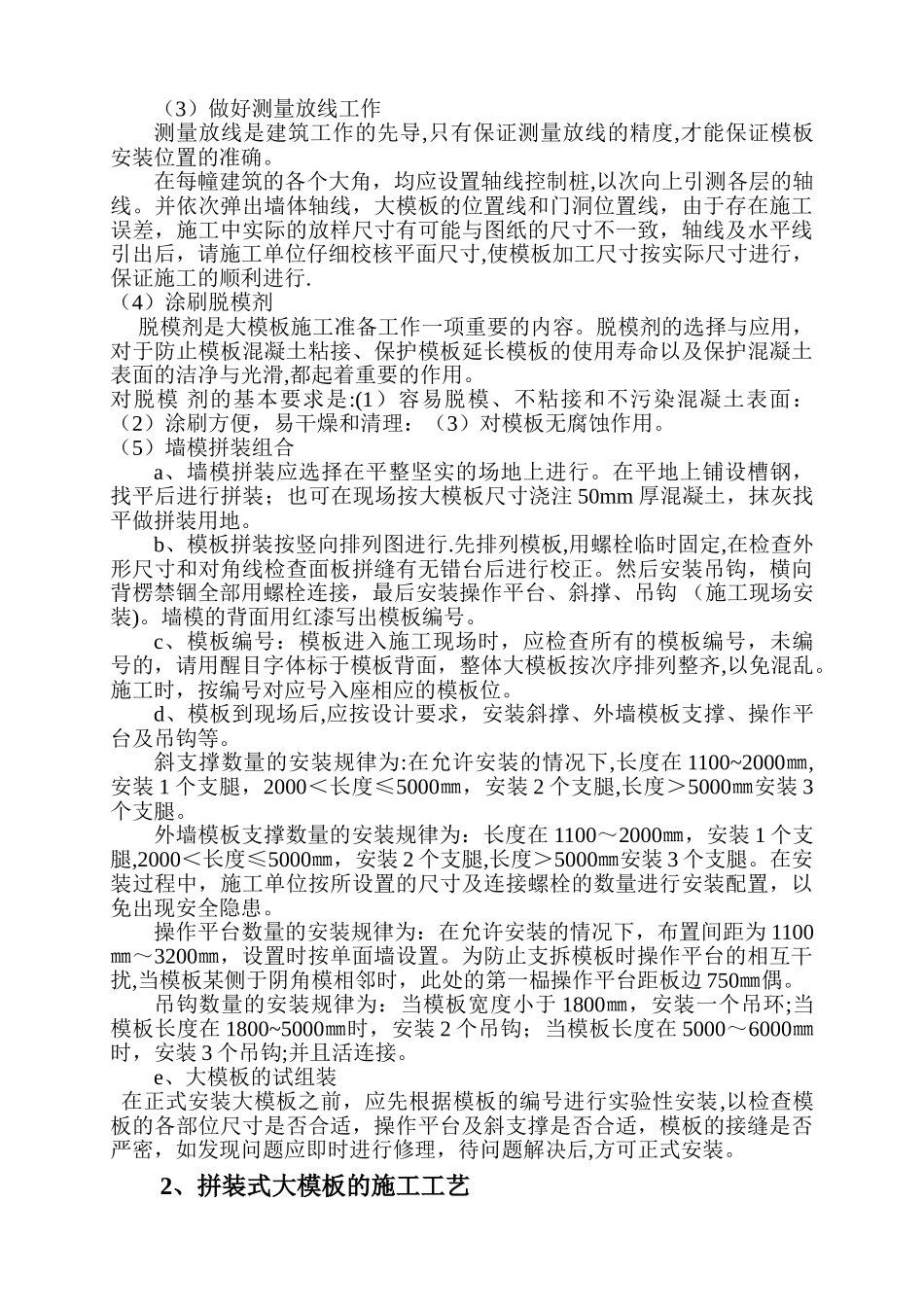

第一章全钢拼装式大模板说明1、工程概况＊＊＊**＊住宅楼工程，位于＊ *＊＊＊···号,建筑总面积25934m2，建筑总高度 52m，建筑层数 19 层，地下室 2 层，地上 17层，其结构为现浇混凝土剪力墙形式，标准层高为 2。9 m，墙厚为200mm、250mm 不等，电梯井 4 个，净尺寸为：2120x2300mm。2、模板的标准模数（1）本工程剪力墙 2900mm 高度，划分两个流水段进行周期流水，形成流水段作业，故墙体大模板的配置量较为合理，同时可尽量减少外墙模板下墙,便于施工及现场管理(详见模板配置平面图）.(2）本工程使用组装式大模板 ,采纳标准模数的模板配合角 模组拼标准模板的方式。大模板的规格为标准模数按 100mm 模数形式系列,角模为标准模数与非标结合的规格形成系列,便于工程中周转使用。拼装式全钢大模板的幅面较大，模板的组拼是由附加背楞调平用背楞连接固定.3、模板设计原则 （1）模板按标准层进行设计。（2）本设计根据实际情况，未考虑内墙连梁梁窝处的处理。(3）本工程无结构顶板处模板下包 50mm（模板下接［8＃）。（4）内板设置高度：内墙模板配置高度=层高—板厚+搭接高度10mm;这种配置高度将内墙的水平施工缝位置隐蔽在顶板内 10mm 处，使施工缝不外漏,整体观感效果好。（5）图纸设计的空调板比正常顶板高 115mm，配模时不考虑（空调板后做）。A 楼、B 楼 A 轴南侧挑梁上反 115mm、D 轴北侧挑梁上反115mm、315mm、85mm，配模时考虑，模板下口开豁。（6）本工程楼梯间入户平台比正常顶板高出 90mm,配模板时按与正常顶板平考虑，调整螺栓孔处理此高差。（7）门窗洞口采纳钢门窗角模,数量按两栋楼配置,门配两个窗配四个。(8）本工程无结构顶板处模板下包 50mm(模板下接［8＃）.4、细部做法说明（1)墙体支模剖面见节点图，内外板就位在同一标高.（2）角模采纳搭接式角模,阴角模与模板之间留 2mm 缝隙，便于拆模。为防止阴角模向墙内倾斜，特设计阴角模拉接器进行 45°拉结,简称“阴角压槽"它的特点是防止阴角错位和涨模,拆模后墙体表面均较平滑，不需进行特别处理。。（3）阳角按阳角模设计，采纳直芯带把大模板和阳角模禁锢连接,保证其不涨模.（4）门窗口模板的设计，根据门窗口墙体的厚度尺寸来用门窗角套模具。第二章 大模板施工方案1、拼装式大模板安装前的准备大模板工程的施工，除了根据常规要求作好施工准备总体部署外，并要针对大模板施工的特点，作好以下工作。（1）安排好大模板堆放场地由于大模板...
