5层框架办公楼毕业设计结构计算书VIP专享

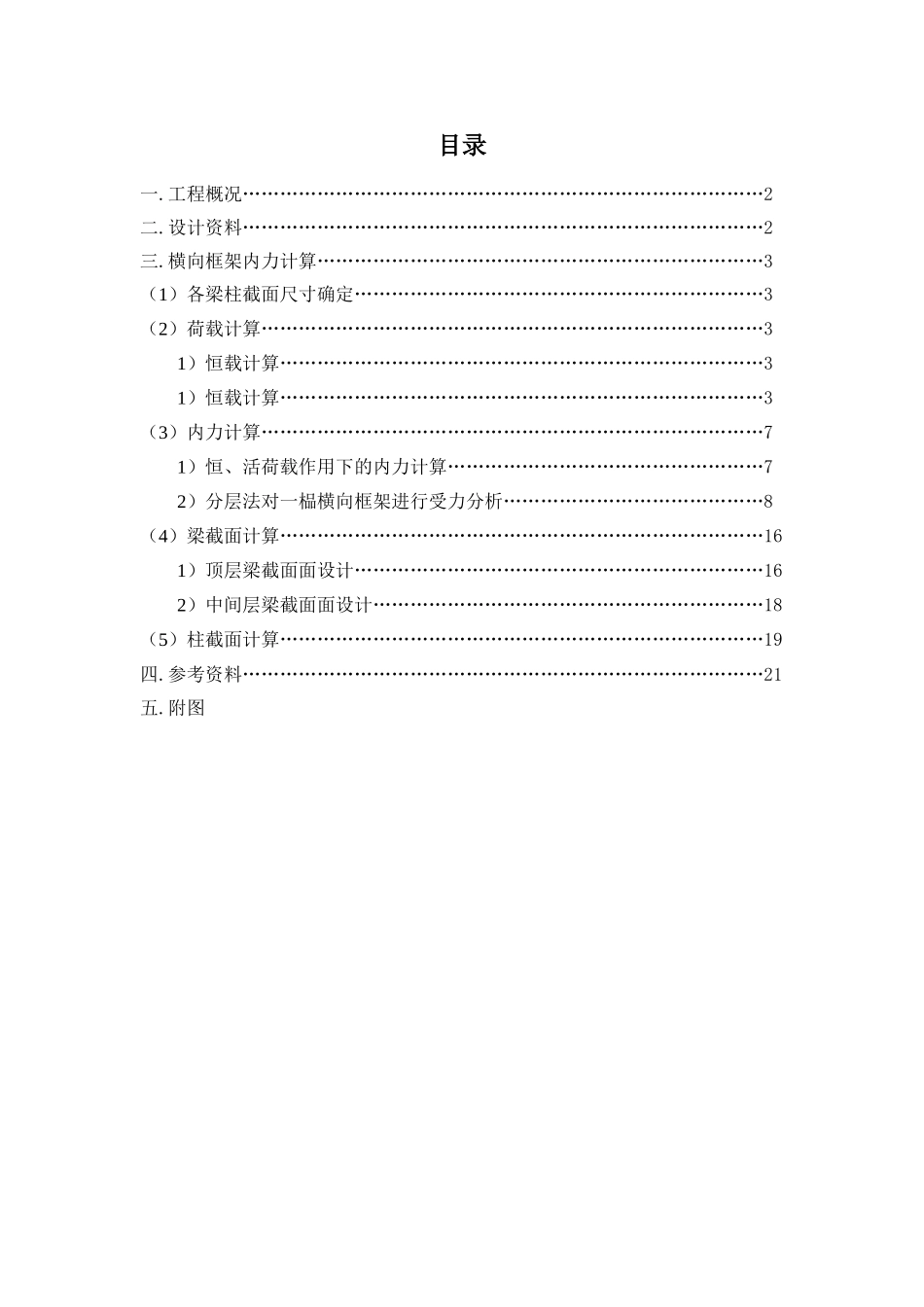

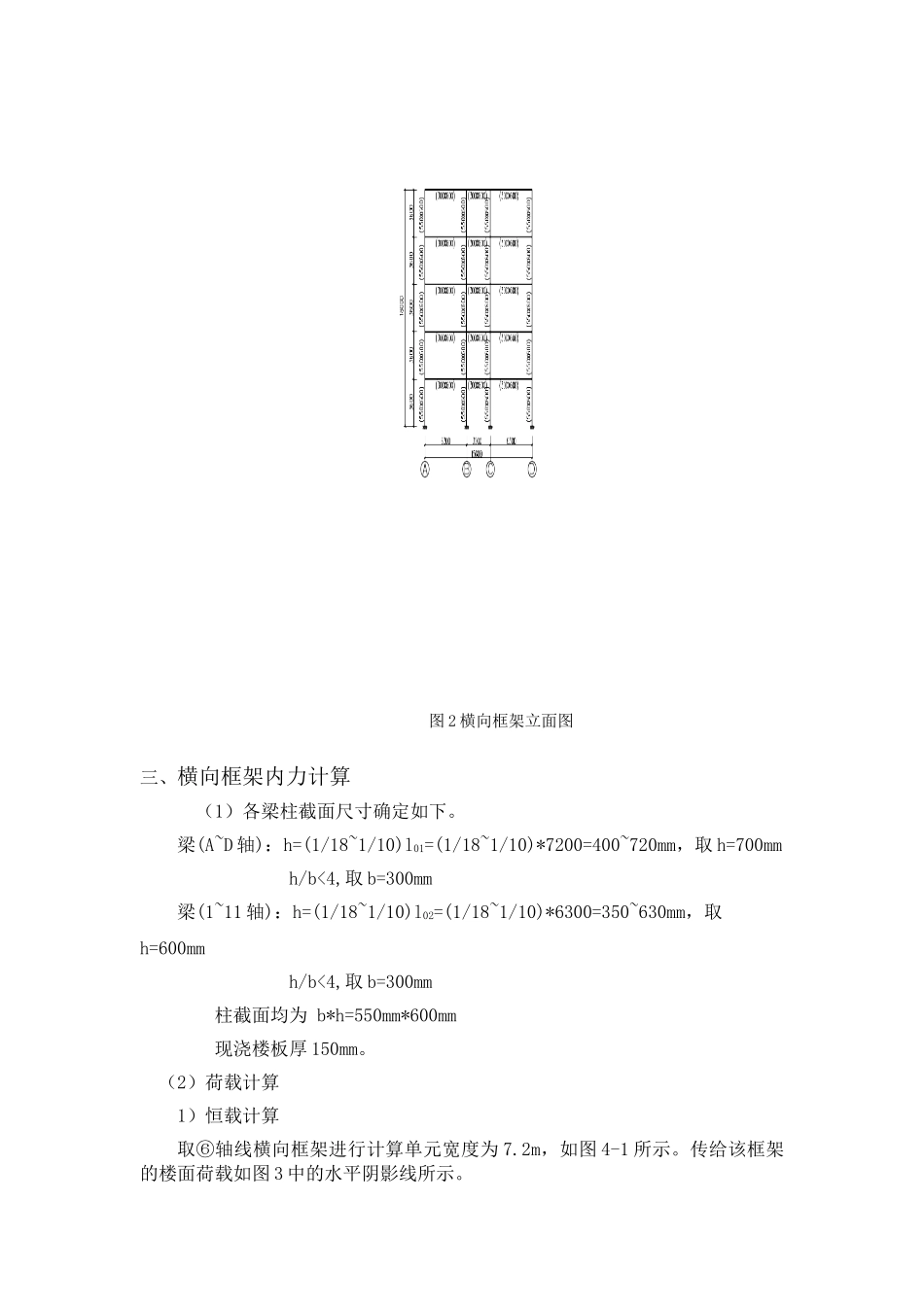

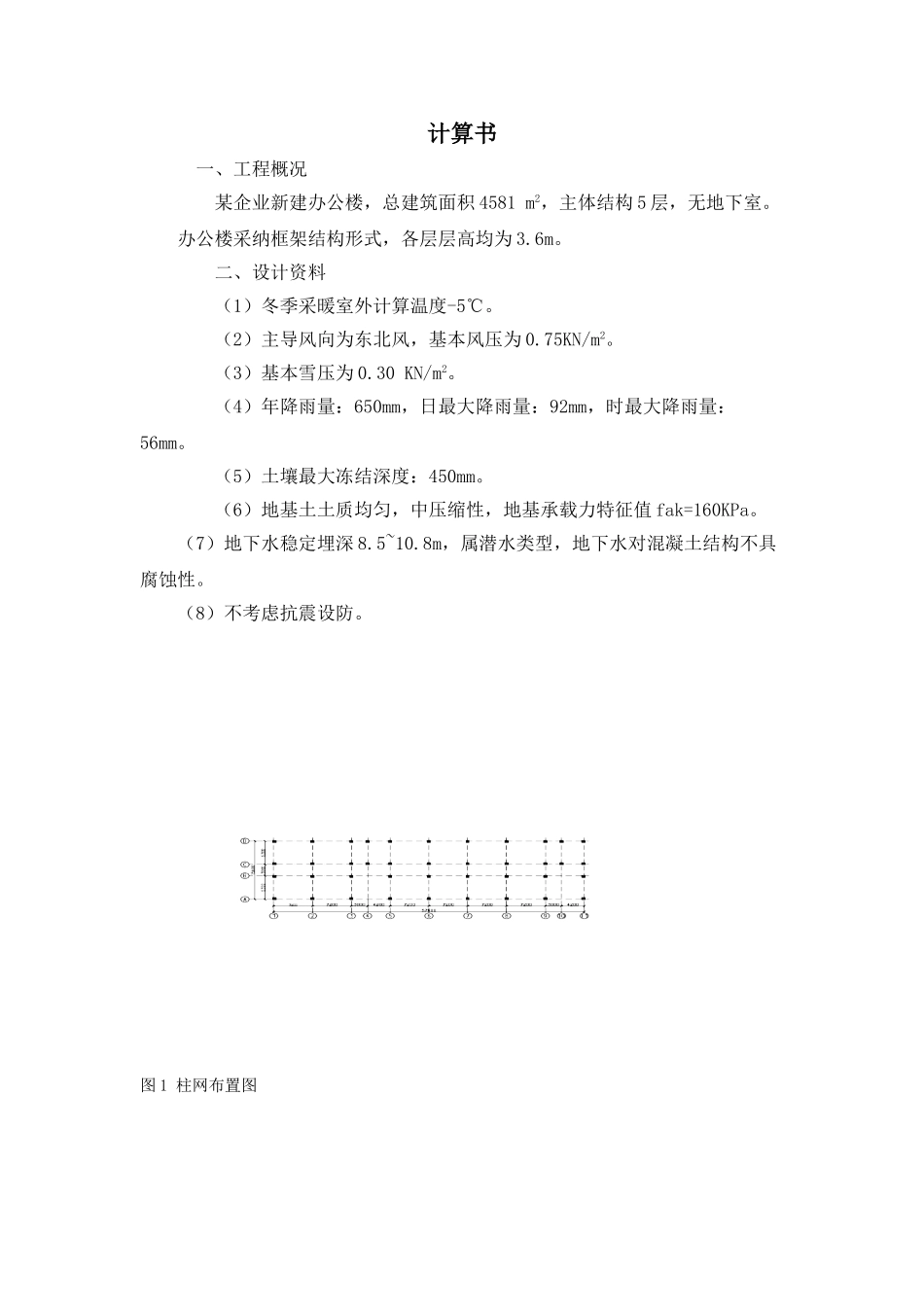

目录一.工程概况…………………………………………………………………………2 二.设计资料…………………………………………………………………………2三.横向框架内力计算………………………………………………………………3（1）各梁柱截面尺寸确定…………………………………………………………3（2）荷载计算………………………………………………………………………31）恒载计算……………………………………………………………………31）恒载计算……………………………………………………………………3（3）内力计算………………………………………………………………………7 1）恒、活荷载作用下的内力计算……………………………………………7 2）分层法对一榀横向框架进行受力分析……………………………………8（4）梁截面计算……………………………………………………………………161）顶层梁截面面设计…………………………………………………………162）中间层梁截面面设计………………………………………………………18（5）柱截面计算……………………………………………………………………19四.参考资料…………………………………………………………………………21五.附图计算书 一、工程概况某企业新建办公楼，总建筑面积 4581 m2，主体结构 5 层，无地下室。办公楼采纳框架结构形式，各层层高均为 3.6m。 二、设计资料 （1）冬季采暖室外计算温度-5℃。 （2）主导风向为东北风，基本风压为 0.75KN/m2。 （3）基本雪压为 0.30 KN/m2。 （4）年降雨量：650mm，日最大降雨量：92mm，时最大降雨量：56mm。 （5）土壤最大冻结深度：450mm。 （6）地基土土质均匀，中压缩性，地基承载力特征值 fak=160KPa。（7）地下水稳定埋深 8.5~10.8m，属潜水类型，地下水对混凝土结构不具腐蚀性。（8）不考虑抗震设防。 图 1 柱网布置图 图 2 横向框架立面图三、横向框架内力计算 （1）各梁柱截面尺寸确定如下。 梁(A~D 轴)：h=(1/18~1/10)l01=(1/18~1/10)*7200=400~720mm，取 h=700mm h/b<4,取 b=300mm梁(1~11 轴)：h=(1/18~1/10)l02=(1/18~1/10)*6300=350~630mm，取h=600mm h/b<4,取 b=300mm 柱截面均为 b*h=550mm*600mm 现浇楼板厚 150mm。（2）荷载计算1）恒载计算取⑥轴线横向框架进行计算单元宽度为 7.2m，如图 4-1 所示。传给该框架的楼面荷载如图 3 中的水平阴影线所示。图 3 ① 屋面...
