5层高校办公楼毕业设计计算书VIP专享

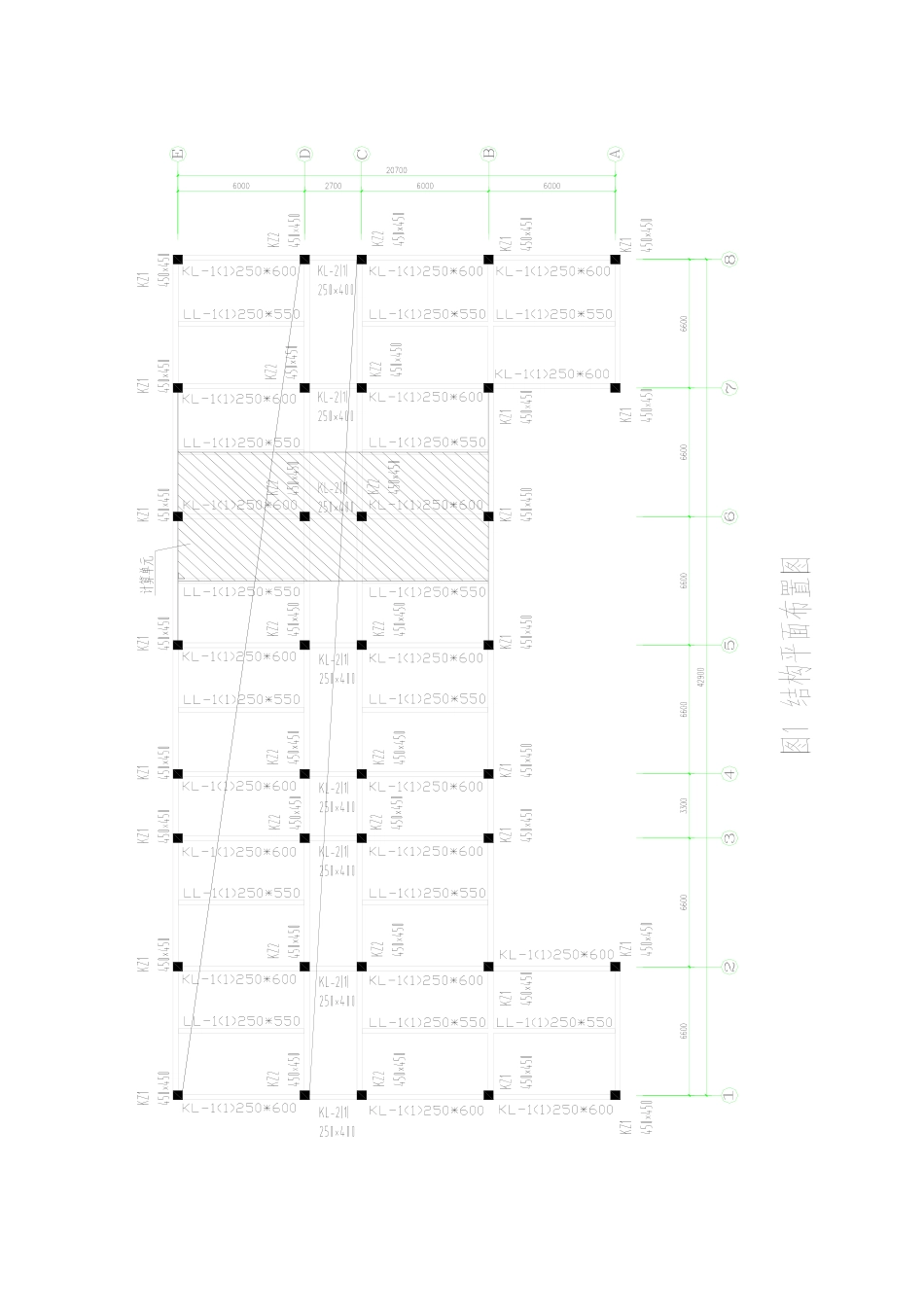

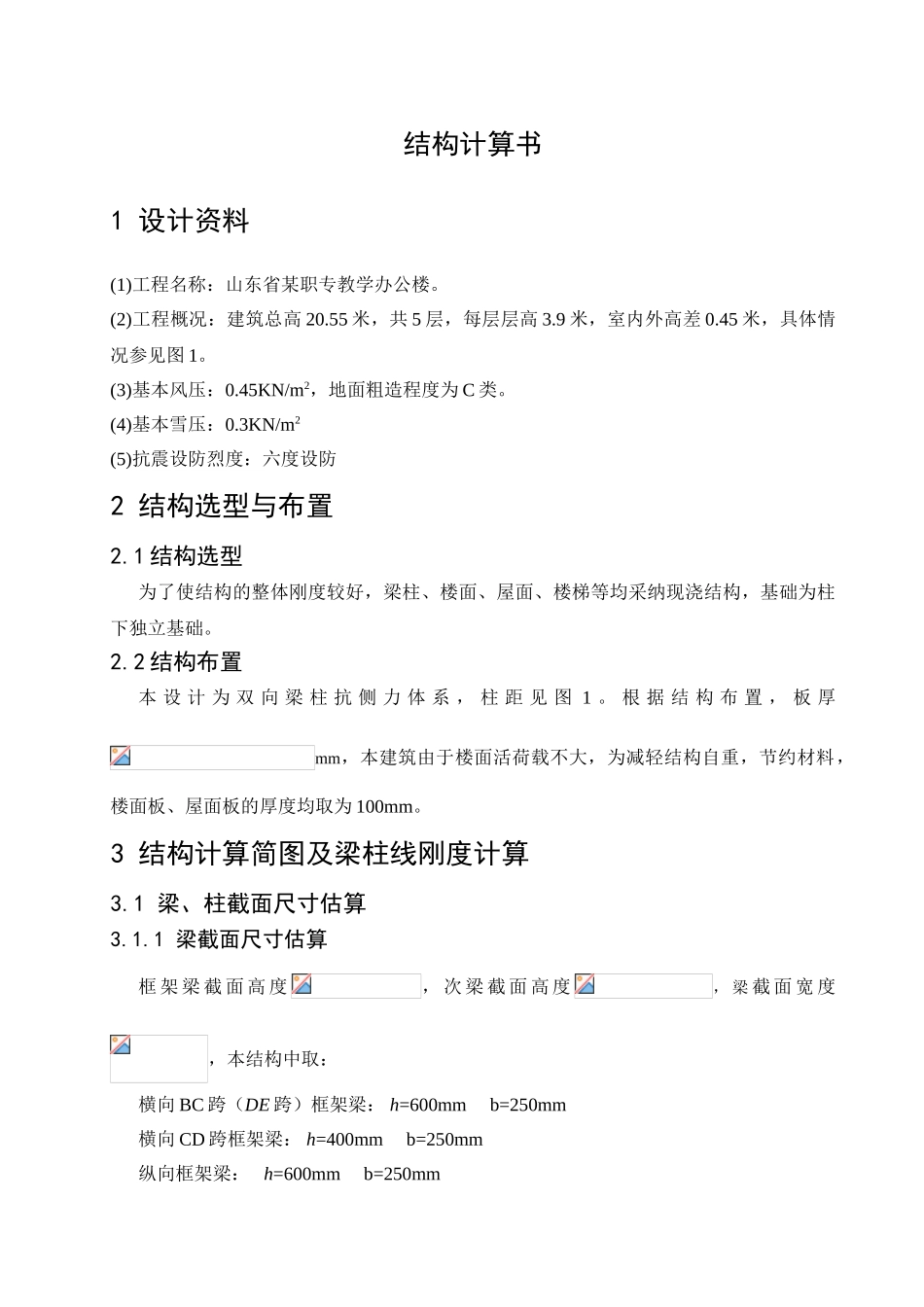

结构计算书1 设计资料(1)工程名称：山东省某职专教学办公楼。(2)工程概况：建筑总高 20.55 米，共 5 层，每层层高 3.9 米，室内外高差 0.45 米，具体情况参见图 1。(3)基本风压：0.45KN/m2，地面粗造程度为 C 类。(4)基本雪压：0.3KN/m2(5)抗震设防烈度：六度设防2 结构选型与布置2.1 结构选型为了使结构的整体刚度较好，梁柱、楼面、屋面、楼梯等均采纳现浇结构，基础为柱下独立基础。2.2 结构布置本 设 计 为 双 向 梁 柱 抗 侧 力 体 系 ， 柱 距 见 图 1 。 根 据 结 构 布 置 ， 板 厚mm，本建筑由于楼面活荷载不大，为减轻结构自重，节约材料，楼面板、屋面板的厚度均取为 100mm。3 结构计算简图及梁柱线刚度计算3.1 梁、柱截面尺寸估算3.1.1 梁截面尺寸估算框 架 梁 截 面 高 度， 次 梁 截 面 高 度， 梁 截 面 宽 度，本结构中取：横向 BC 跨（DE 跨）框架梁： h=600mm b=250mm横向 CD 跨框架梁： h=400mm b=250mm纵向框架梁： h=600mm b=250mm次梁： h=550mm b=250mm3.1.2 柱截面尺寸估算柱截面尺寸根据公式 估算，仅估算底层柱。该框架结构抗震设防七度，建筑高度 20.55m<30m，因此为二级抗震，其轴压比限值=0.8。各层重力荷载代表值近似取=12 KN/m2，边柱和中柱负荷面积分别为 6.6 3.0 m2 ，6.6 4.35 m2层数 n=5，C30 混凝土 ，=14.3Mpa因此 边柱 中柱取柱截面为正方形，则边柱、中柱截面分别为 367mm 367mm,433 mm 433mm，考虑到施工、计算简便以及安全因素，各柱截面尺寸从底层到顶层均取为 450 mm 450mm。3.2 确定框架计算简图3.2.1 选取计算单元选取错误！未找到引用源。轴线的一榀框架进行计算，其余框架可参照此框架进行配筋。3.2.2 梁柱线刚度计算各跨梁的线刚度计算见表 1 。各层柱线刚度计算见表 2。令，则其余各杆件的相对线刚度为： 表 1 梁线刚度的计算类别ECbhI0LECI0/L1.5ECI0/L2ECI0/L (N/mm2)(mm×mm)(mm4)(mm)(N×mm)(N×mm)(N×mm)边横梁 BC(DE) 3.0×104250×6004.5000×10966002.25×10103.375×10104.5×1010边横梁 CD3.0×104250×4001.3333×10927001.48×10102.22×10102.96×1010表 2 柱线刚度计算的计算层次ECbhI0hECI0/h(N/mm2)(mm×mm)(mm4)(mm)(N×mm)13.0×104450×4503.4172×10952001.9715×10102--53.0×104450×4503.4172×10939002.6286×1010框架结构的相对线刚度如图 2 ...
