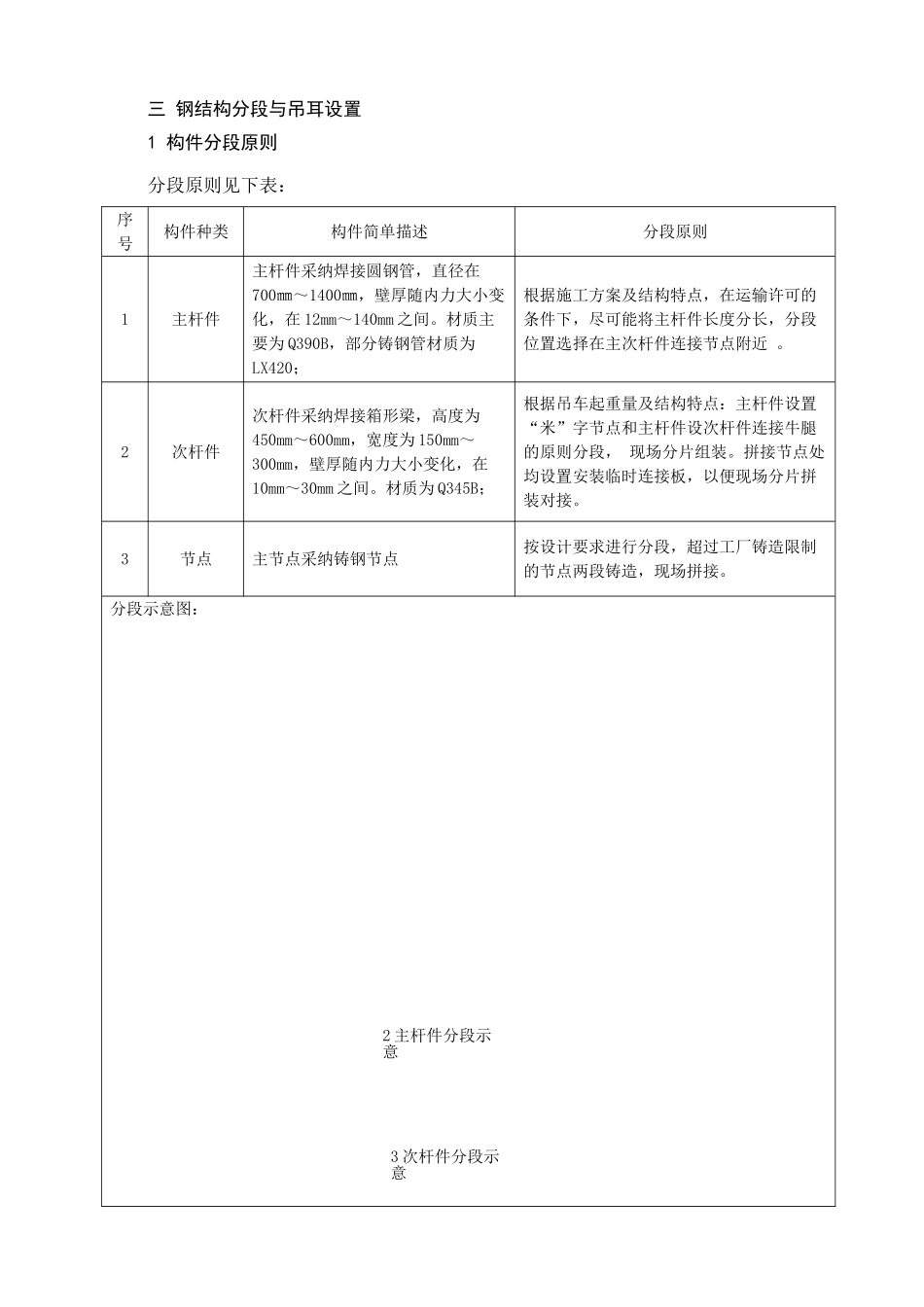

三 钢结构分段与吊耳设置1 构件分段原则分段原则见下表：序 号构件种类构件简单描述分段原则1主杆件主杆件采纳焊接圆钢管，直径在700㎜～1400㎜，壁厚随内力大小变化，在 12mm～140mm 之间。材质主要为 Q390B，部分铸钢管材质为LX420；根据施工方案及结构特点，在运输许可的条件下，尽可能将主杆件长度分长，分段位置选择在主次杆件连接节点附近 。2次杆件次杆件采纳焊接箱形梁，高度为450mm～600mm，宽度为 150mm～300mm，壁厚随内力大小变化，在10mm～30mm 之间。材质为 Q345B；根据吊车起重量及结构特点：主杆件设置“米”字节点和主杆件设次杆件连接牛腿的原则分段， 现场分片组装。拼接节点处均设置安装临时连接板，以便现场分片拼装对接。3节点主节点采纳铸钢节点按设计要求进行分段，超过工厂铸造限制的节点两段铸造，现场拼接。分段示意图： 3 次杆件分段示意2 主杆件分段示意2 临时连接板与吊耳的设置类型详图设置位置铸钢节点与立面竖杆件的起端连板耳板距离构件端口 70mm。 肩谷节点： 40mm 厚 Q345 钢板其余节点或竖杆件： 40mm 厚 Q345 钢板主杆件连接端连板耳板距离构件端口 70mm。连接耳板：-20×250×90mm 材质 Q345B主杆件吊耳吊耳位于梁两端，与梁端点距离为 1/4 梁长。8～15t 构件吊耳： -25×200×110mm 材质 Q345B15～35t 构件吊耳：-40×200×110mm 材质 Q345B次杆件吊耳位于梁两端，与梁端点距离为 1/4 梁长。-20×130×90mm 材质 Q345B连接夹板-14×740×90mm 材质 Q345B3 典型单元结构面构件的分段与相关参数3.1 典型单元的结构面组成3.2 单元结构面各构件分段与相关参数见下表：M1 结构面的构件分段及参数表M2 结构面构件分段及参数表编 号分段长（m）吊装重量（t）离内环点距离（m）离支座面高度（m）1D-1A2.01．8319．2441A2.01.8034.920A2.01.8034.9E20A-G11-1-110.22.534.637E20A-G11-1-212.82.8613.439E1A-G11-1-112.32.6413.840E1A-G11-1-210.62.585.237E1D1A-G14-113.29．50034.9E1D1A-G14-213．2159．51034.9JG1-1-15.20.332.335.3JG1-1-25.20.332.335.3JG1-1-35.20.332.335.3JG1-1-45.20.332.335.3JG1-1-55.20.332.335.3JG1-1-65.20.332.335.3JG1-1-75.20.332.335.3JG-1-1-85.20.337.237.6JG-1-1-95.20.337.237.6JG-1-1-105.20.337.237.6JG-1-1-115.20.337.237.6JG-1-1-125.20.337.237.6HG1-1-113.91.324.835.9HG1-1-28.50.774.835.9HG-1-1-314.81.329.737.6...
